轻量化镂空弧形连接臂结构三维设计

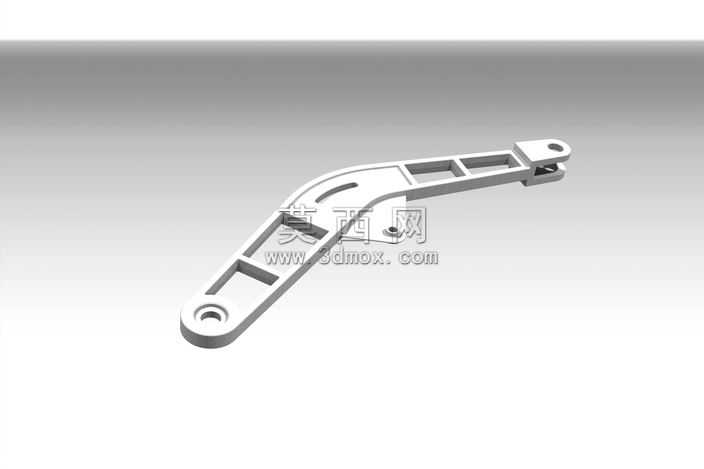

本作品为一款采用轻量化设计思路打造的弧形连接臂构件，整体建模过程依托三维参数化设计软件完成，从结构草图绘制阶段就明确了兼顾结构强度与减重的核心设计目标。建模初期先绘制构件的中心弧形轨迹线，确定两端安装孔的中心距与整体弯折角度，保证构件能够适配对应安装场景的空间布局需求，两端分别设置带通孔的铰接安装座，一端为单耳式铰接结构、另一端为同轴双孔铰接结构，可分别与对应配合部件实现销轴连接，保障转动或固定连接的装配精度。主体臂身采用镂空式框架结构设计，沿弧形走向布置多道横向加强筋，筋条之间形成规整的矩形镂空区域，在大幅削减构件整体重量、降低材料消耗的同时，通过筋条的合理排布保障臂身的抗弯、抗扭结构强度，避免受力过程中出现形变失效问题。臂身上部还设计有弧形导向槽结构，可适配配套部件的滑动导向需求，拓展构件的功能适配性。材质渲染阶段采用哑光银白金属质感材质，模拟铝合金或钢制机加工零件的表面效果，通过光影渲染突出构件的棱边过渡与结构层次，清晰展现镂空筋条的厚度、安装孔的倒角细节以及铰接部位的配合间隙，所有结构转角处均设置合理的圆角过渡，避免应力集中问题，提升构件的实际使用寿命。整体结构设计充分考量了机械构件的装配合理性与力学性能，镂空结构的排布经过反复调整，既保证了外观的简洁规整，也实现了结构性能与轻量化需求的平衡，可作为机械传动、支撑连接场景的参考设计方案，为同类型连接构件的结构优化提供建模思路参考。
