370直流电机Tetrix型材安装适配支架

　　在小型自制移动机器人、教学竞赛类机器人的搭建场景中，常遇到标准动力部件与商用搭建型材安装孔位不匹配的问题，这款适配结构正是针对7.4V规格370直流电机与16mm16mm轮廓Tetrix搭建型材的安装衔接需求设计。从实际使用场景来看，这类小功率370直流电机多用于小型轮式机器人的驱动单元、小型机械臂的关节动力输出，或是教学实验平台的动力源，而Tetrix型材是青少年机器人竞赛、创客教育场景中普及率极高的搭建构件，二者原生安装孔位、安装基准面完全不重合，直接捆绑固定会出现传动同轴度偏差、运行震动松脱的问题，专门的适配支架能解决二者的刚性衔接问题。

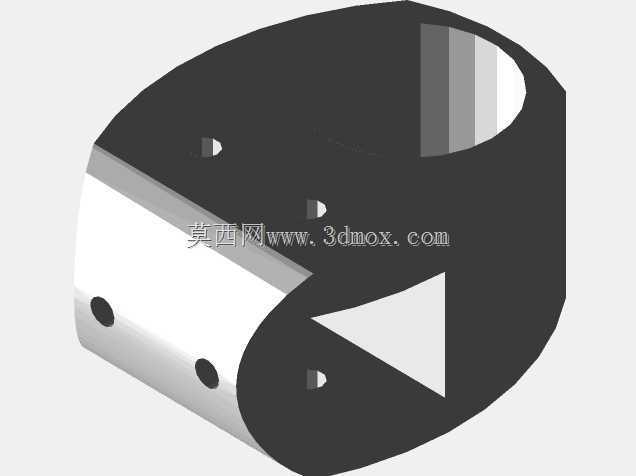

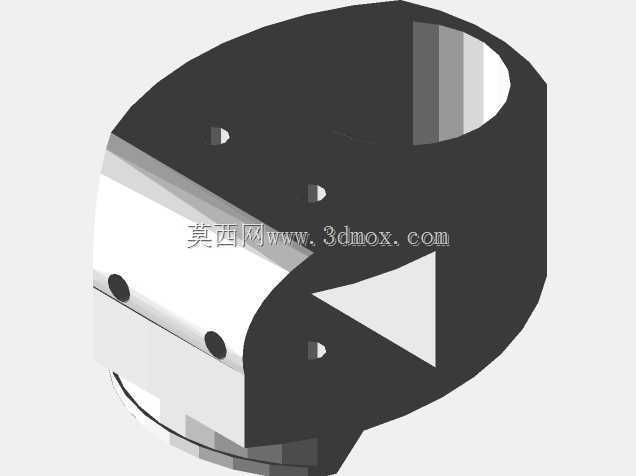

　　设计过程中优先匹配了两侧构件的安装基准：与电机衔接的一侧，完全贴合370电机前端盖的圆形安装面，预留的三个安装孔位对应电机端盖的原生固定螺孔位置，安装后电机输出轴的轴线与支架基准面保持垂直，避免带轮、齿轮等传动件安装后出现偏磨。与Tetrix型材衔接的两侧伸出结构，完全贴合16mm16mm型材的安装面轮廓，预留的通孔位置对应型材表面的标准安装孔系，可直接使用配套螺栓完成固定，不需要对型材做二次钻孔、打磨等破坏性加工，适配竞赛场景中快速搭建、反复拆装的使用需求。

　　从功能特性来看，这款支架采用环抱式结构包裹电机主体的圆柱段，相比单侧片式安装支架，能更好地分散电机运行时的径向震动，避免长期运行后固定螺栓松脱。考虑到这类小型机器人多为短期实验、竞赛场景使用，设计时简化了通风间隙、加强筋等冗余结构，在满足短期刚性安装需求的前提下尽可能压缩支架的整体体积，减少对机器人内部安装空间的占用，支架整体外轮廓不会超出电机与型材连接后的边界，不会干涉周边轮组、传感器等其他构件的安装。

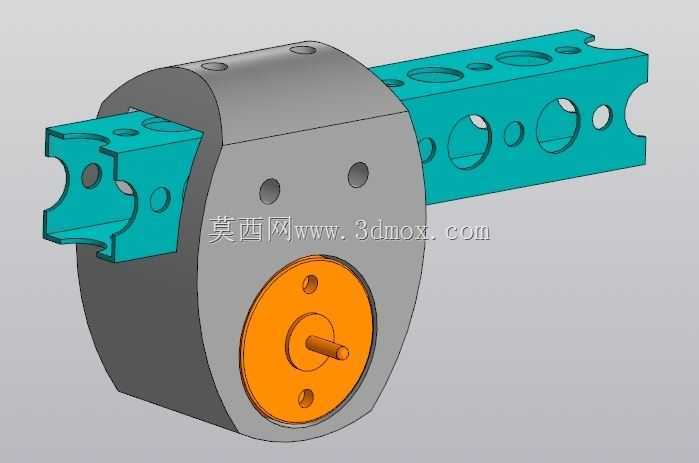

　　安装边界方面，支架与电机装配后，电机输出轴的伸出长度不受支架遮挡，可直接安装联轴器、同步带轮、驱动齿轮等传动部件；两侧与型材连接的安装面与型材表面完全贴合，安装后电机轴线与型材长度方向保持垂直，适配轮式机器人驱动轮的同轴安装需求，不需要额外调整安装角度。实际装配时，可先将支架与电机通过螺栓紧固为一个整体组件，再将组件整体固定到Tetrix型材的目标位置，降低狭小空间内的装配难度，对于需要反复调整电机安装位置的调试场景，也可先松脱型材侧的固定螺栓，沿型材滑槽滑动调整位置后再紧固，适配机器人调试阶段的位置调整需求。

　　从结构强度角度验证，支架的壁厚设置满足370电机额定扭矩下的刚性需求，额定负载运行时不会出现支架形变导致的传动偏移，对于短期竞赛、实验类的使用场景完全足够，若用于长期连续运行的设备，可在现有结构基础上增加通风开槽、加强筋结构，进一步提升长时间运行的散热能力与结构刚性。
