双环槽带定位凸耳连接杠杆结构

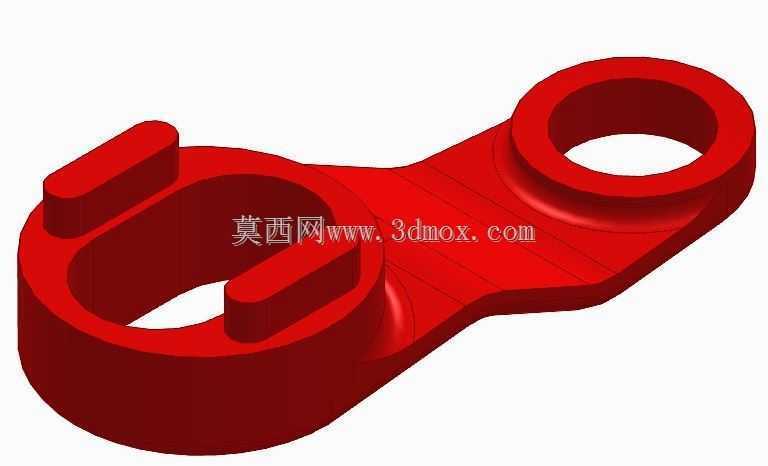

　　该零件属于机械传动系统中的杠杆类铰接连接件，主要应用于需要实现力臂传动、行程转换的机构工位，常见于低压开关操动机构、小型工装夹具的联动锁止单元、轻工设备的连杆传动组中，承担力的传递、行程换向以及相邻部件的铰接定位功能。从结构设计来看，零件主体为一体化铸造成型后经机加工修整的扁平臂状结构，两端分别设置环形铰接孔，其中大端环形孔内侧对称布置两个矩形定位凸耳，小端为光滑通孔结构，两孔中心距为固定传动比提供稳定的力臂基准，设计时优先保证两孔的同轴度公差以及凸耳与孔壁的位置度要求，避免装配后出现卡滞、传动间隙过大的问题。大端的两个矩形凸耳并非冗余结构，其作用是与配套的铰接轴上的卡槽配合，实现周向防转，当杠杆绕小端铰接点摆动时，

　　大端通过凸耳带动铰接轴同步转动，避免孔与轴之间出现相对滑动磨损，同时凸耳的高度经过严格核算，既保证足够的抗剪切强度，又不会超出安装槽的深度边界，防止装配时出现干涉。零件的主体臂身采用等强度变截面设计，靠近大端的位置厚度略大于小端侧，对应大端传递扭矩更大的受力特性，臂身与两端环形孔的过渡位置均设置了圆角过渡，避免应力集中导致的疲劳断裂，在长期往复摆动的工况下，这种过渡结构能有效提升零件的使用寿命。从安装边界来看，零件的整体外轮廓没有超出两孔中心连线的外包络范围，厚度方向的尺寸统一，安装时仅需将小端孔穿入固定铰接销轴，大端孔对准带卡槽的动力输入轴，推入后凸耳卡入轴上卡槽即可完成装配，不需要额外的周向定位紧固件，装配工序简单，

　　适合批量生产的设备装配线使用。在实际工况中，该零件承受的载荷主要为往复摆动的剪切力与扭转力，因此建模时重点还原了凸耳与孔壁的连接圆角、臂身的过渡曲面，避免出现尖锐棱角导致的应力集中仿真误差，板材厚度参数需要结合实际配套的轴系尺寸、负载扭矩进行匹配调整，不同负载场景下可通过调整臂身厚度、凸耳宽度来适配不同的强度要求，无需改动整体的安装孔位与外轮廓尺寸，具备一定的通用性。零件的表面没有设置额外的安装螺孔或者减重槽，因为这类杠杆件通常工作在封闭的机构腔体内，不需要额外的固定点，减重设计反而会降低整体结构强度，实心臂身的结构更适合频繁往复摆动的工况，长期使用不会出现臂身变形导致的传动精度下降问题。在进行装配校验时，

　　需要重点核对大端凸耳的宽度尺寸与配套轴卡槽的宽度间隙，间隙控制在0.1-0.2mm之间为宜，间隙过大会导致传动回程差过大，间隙过小则会出现装配困难、摆动卡滞的问题，小端铰接孔与固定销轴的间隙则可以适当放大，保证摆动顺畅的同时不会出现径向窜动即可。
