超声波检测用探头配套耐磨鞋结构设计

　　在工业无损检测的现场作业场景里，超声波探头鞋是直接耦合在探头前端、接触被测工件表面的关键配套部件，很多现场检测人员都遇到过探头直接接触粗糙金属表面时，探头外壳磨损快、耦合层厚度不稳定、检测波形出现杂波的问题，这个结构的设计初衷就是解决这类现场实操的痛点。从实际使用场景来看，这类探头鞋主要适配电力行业金属构件焊缝检测、压力容器壁厚检测、板材内部缺陷排查等作业，尤其是在被测表面存在轻微锈蚀、氧化皮或者加工纹路的工况下，探头鞋可以在探头和工件之间形成稳定的耦合间隙，避免探头前端的压电陶瓷直接接触粗糙表面造成磨损，同时能保证超声波的入射角度稳定，减少因耦合间隙波动带来的检测误差。

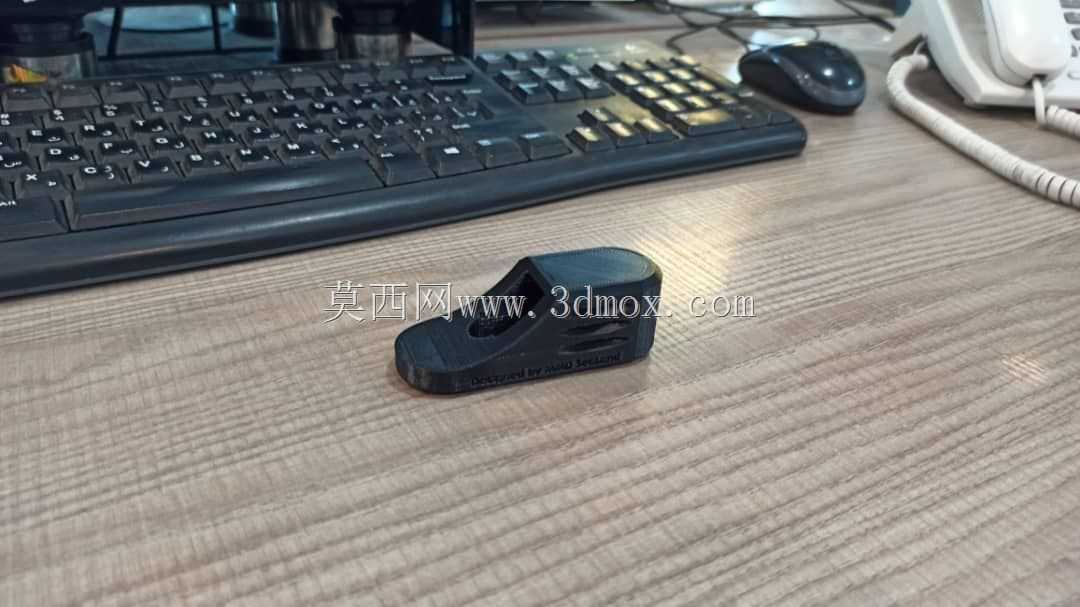

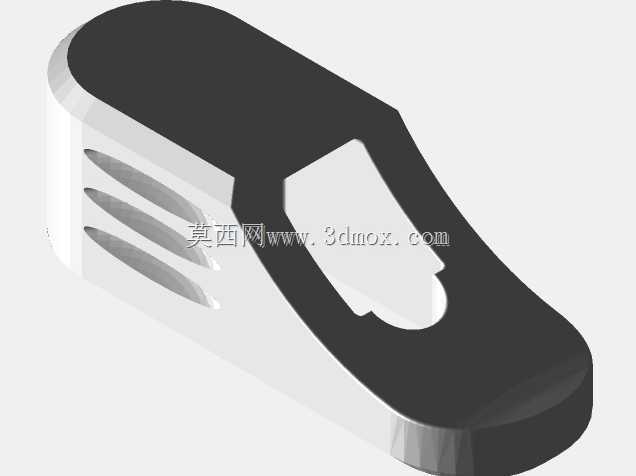

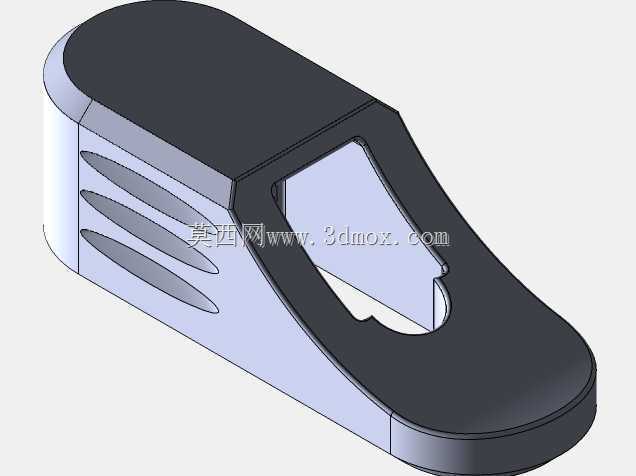

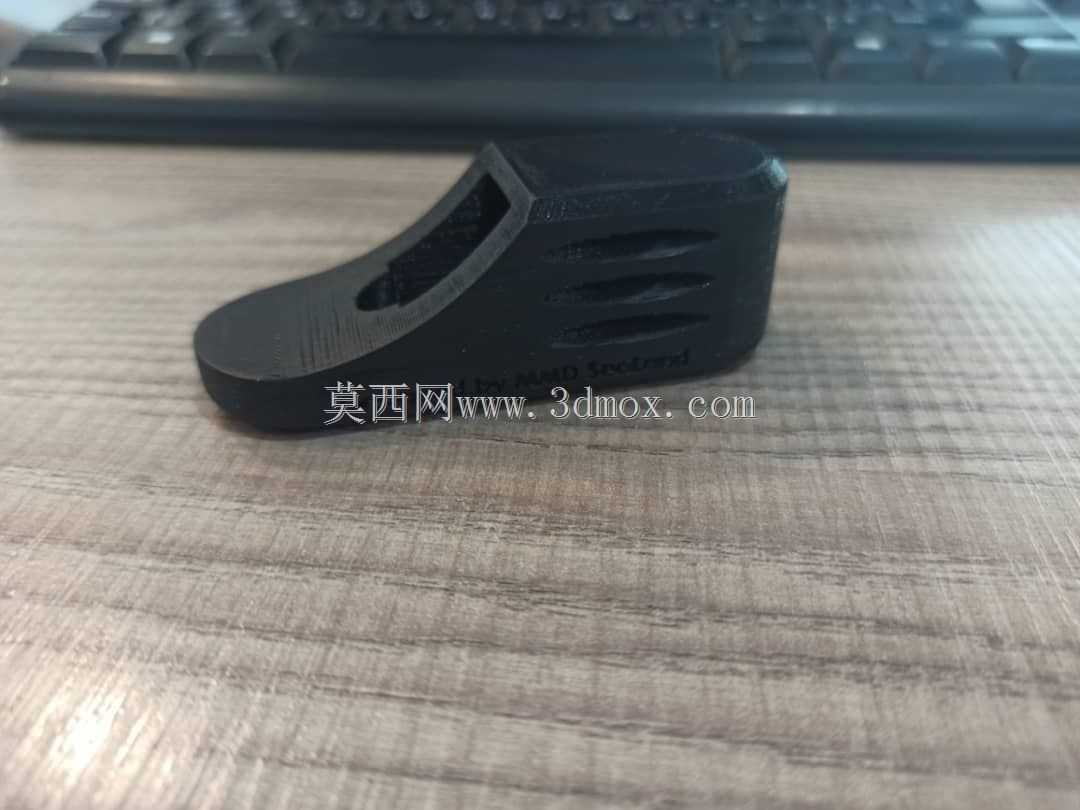

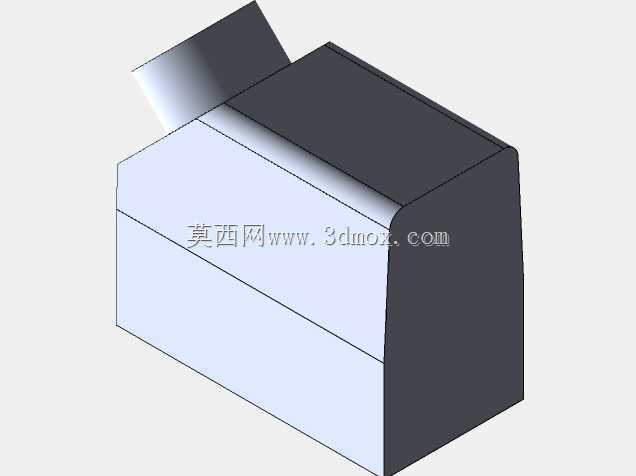

　　从结构设计思路来看，整体采用流线型楔块式外形，前端做了圆弧收窄处理，在工件表面移动时可以顺畅越过表面的微小凸起、焊缝余高的边缘，不会出现卡滞的情况；主体的楔块角度经过匹配计算，对应常用超声波斜探头的入射角度要求，保证超声波束按照预设角度射入被测工件内部，减少声能在界面的反射损耗。侧面开设的三条平行导流槽，是专门为耦合剂设计的流道，检测过程中涂抹的甘油、浆糊类耦合剂可以顺着槽体均匀分布在探头鞋和工件的接触面上，不会因为探头移动把耦合剂挤到接触区域外侧，能持续维持稳定的耦合层厚度，避免检测过程中出现波形丢失的情况。

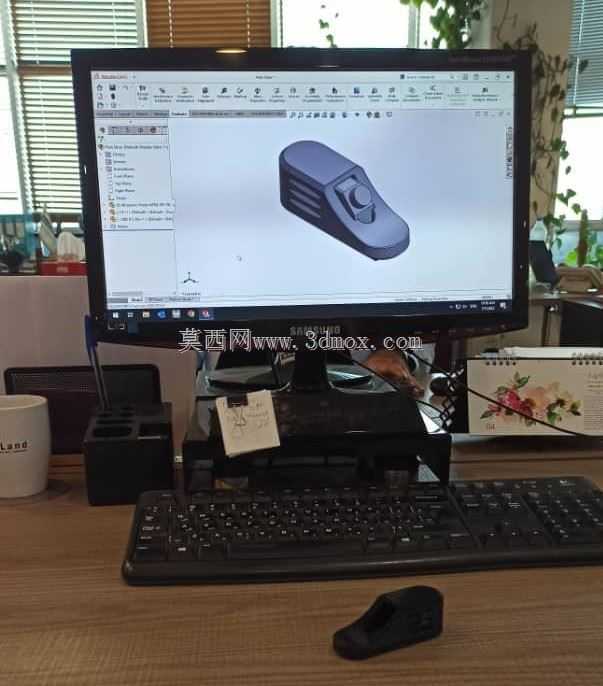

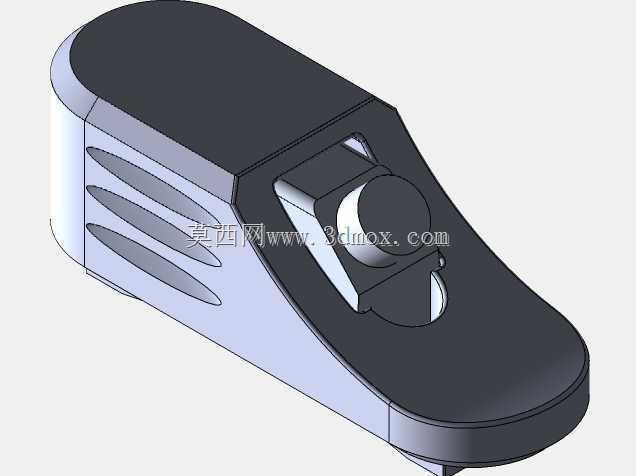

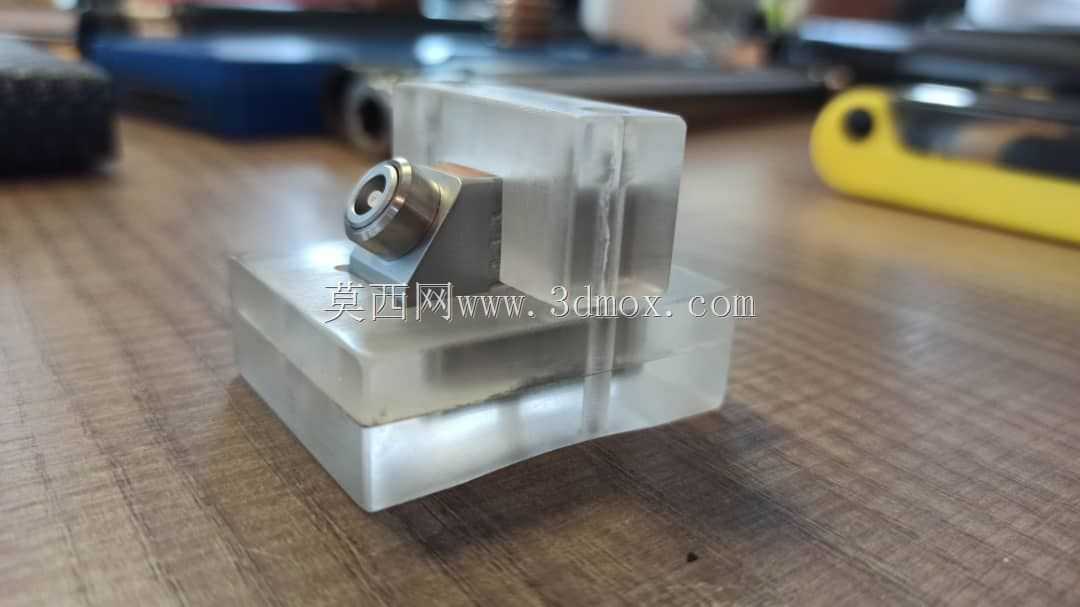

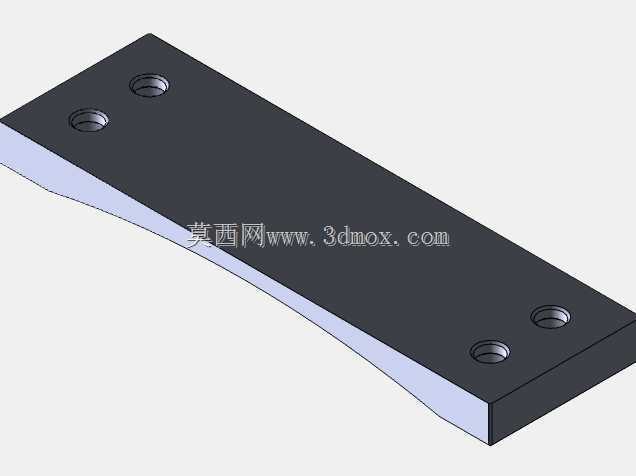

　　中间的探头安装位采用沉孔式限位结构，安装时探头前端直接嵌入沉孔内，侧面的锁紧旋钮可以顶住探头外壳，保证探头和探头鞋的相对位置固定，不会在移动检测过程中出现探头偏移、角度偏转的问题，锁紧旋钮的端面做了滚花处理，现场操作人员戴劳保手套也可以直接拧动调节，不需要额外工具。接触工件的底面做了高精度平面加工，平面度控制在0.02mm以内，和工件表面贴合时不会出现局部间隙，保证声束传播的稳定性。

　　从安装边界和尺寸适配来看，整体长度控制在120mm左右，最宽处约45mm，整体高度38mm，这个尺寸刚好适配市面上主流的便携式超声波斜探头，安装后不会额外增加过多的握持负担，操作人员手持检测时手腕的受力角度和裸持探头时基本一致，长时间作业不容易产生疲劳。探头安装沉孔的直径适配常规24mm直径的探头外壳，沉孔深度15mm，既可以保证探头前端和楔块表面紧密贴合，又不会因为深度过大导致探头前端的压电陶瓷面受到挤压损伤。锁紧旋钮的突出高度控制在8mm以内，移动检测时不会剐蹭到工件表面的凸起结构，在狭窄的焊缝间隙、管道外壁等空间受限的检测场景下也能顺畅移动。

　　材质选择上，接触工件的主体部分采用低声阻抗的耐磨材质，既可以减少超声波在穿过探头鞋时的声能衰减，又具备足够的耐磨性能，在粗糙的钢材表面反复滑动也不会快速出现磨痕，延长配件的使用寿命；上部的握持覆盖部分采用防滑的硬质橡塑材质，和主体楔块采用嵌入式结合，不会出现脱胶分离的情况，表面的哑光处理可以避免现场灯光反射干扰操作人员观察探头位置。整个结构没有多余的突出零件，所有边角都做了R2以上的圆角处理，移动过程中不会刮伤工件表面的涂层，也不会勾挂现场的线缆、工作服纤维，适配现场复杂的作业环境。在实际检测作业中，搭配这种探头鞋可以减少探头的更换频率，降低检测耗材成本，同时稳定的耦合状态可以提升检测结果的可靠性，减少因耦合不良导致的缺陷漏判、误判情况。
