C型轨道式移动供电电缆拖挂支架

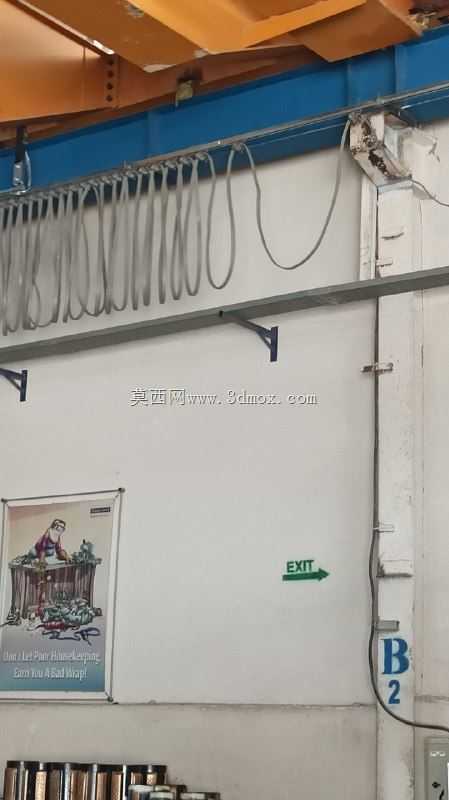

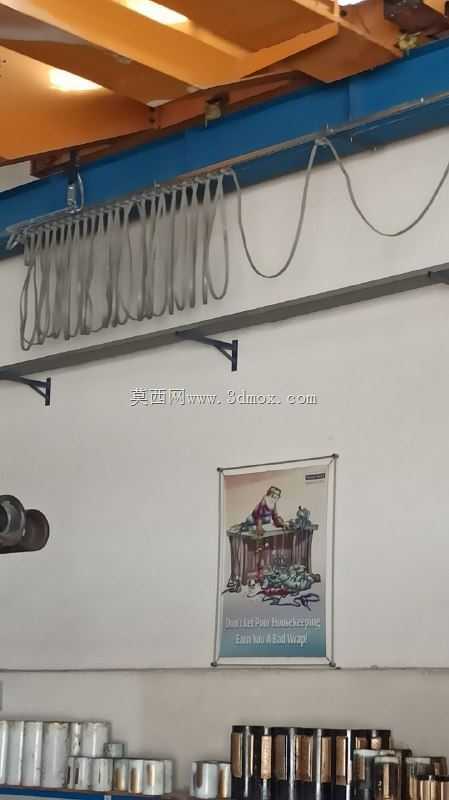

　　在车间起重设备、自动化输送线、移动作业平台这类需要长距离往复移动供电的场景里，电缆拖挂支架是保障供电线缆规整排布、避免拖拽磨损的核心配套部件，这款C型轨道 festoon 电缆支架，就是专门适配C型钢制滑行轨道的拖缆承载构件，日常在桥式起重机的大车供电、自动化立体库堆垛机的随行线缆排布、涂装线移动工位的动力传输场景中应用十分广泛。从实际使用逻辑来看，这类支架不需要额外设置复杂的拖链结构，依靠C型轨道作为滑行基准，支架本体挂载在轨道槽内，可随移动端设备同步沿轨道轴向滑动，将供电、控制线缆分层固定在支架挂载位上，避免线缆在设备往复移动过程中出现垂度过大、相互缠绕、与周边结构剐蹭的问题，相比传统的拖链布置，这种C轨拖挂方案在长距离移动场景下的运行阻力更小，后期线缆维护更换的操作也更简便，不需要拆解整段拖链就能完成单根线缆的替换。

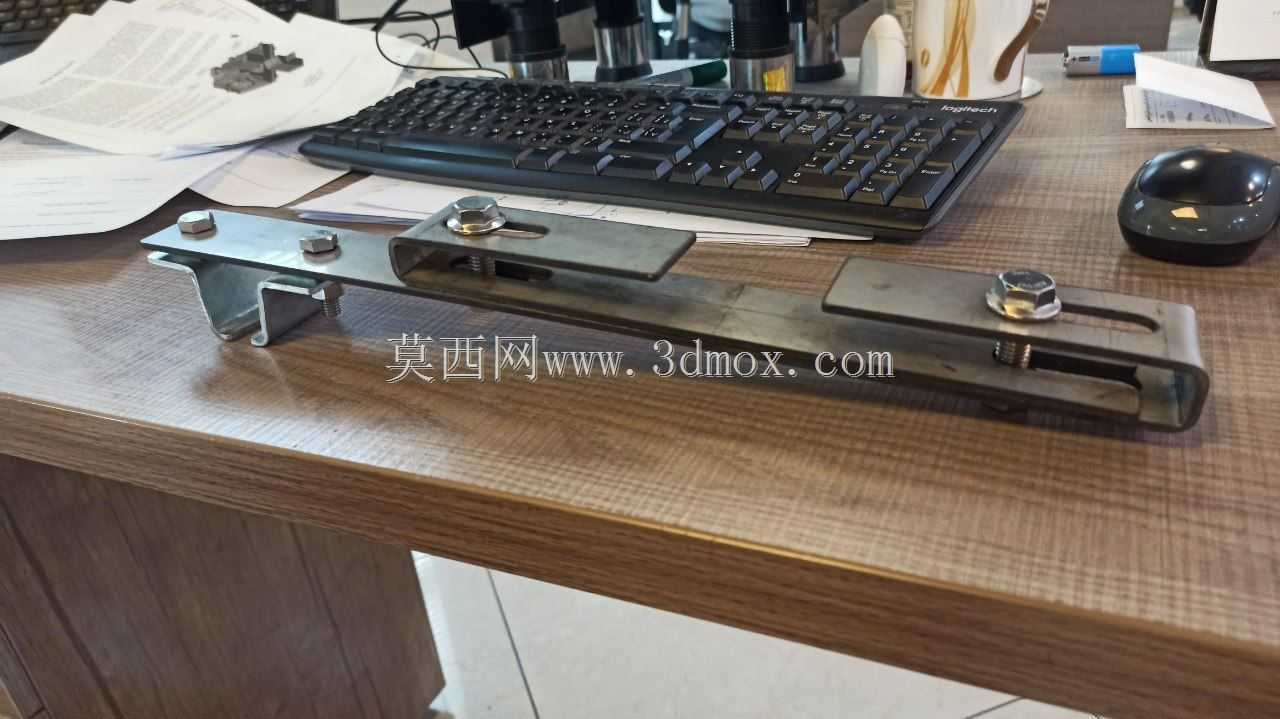

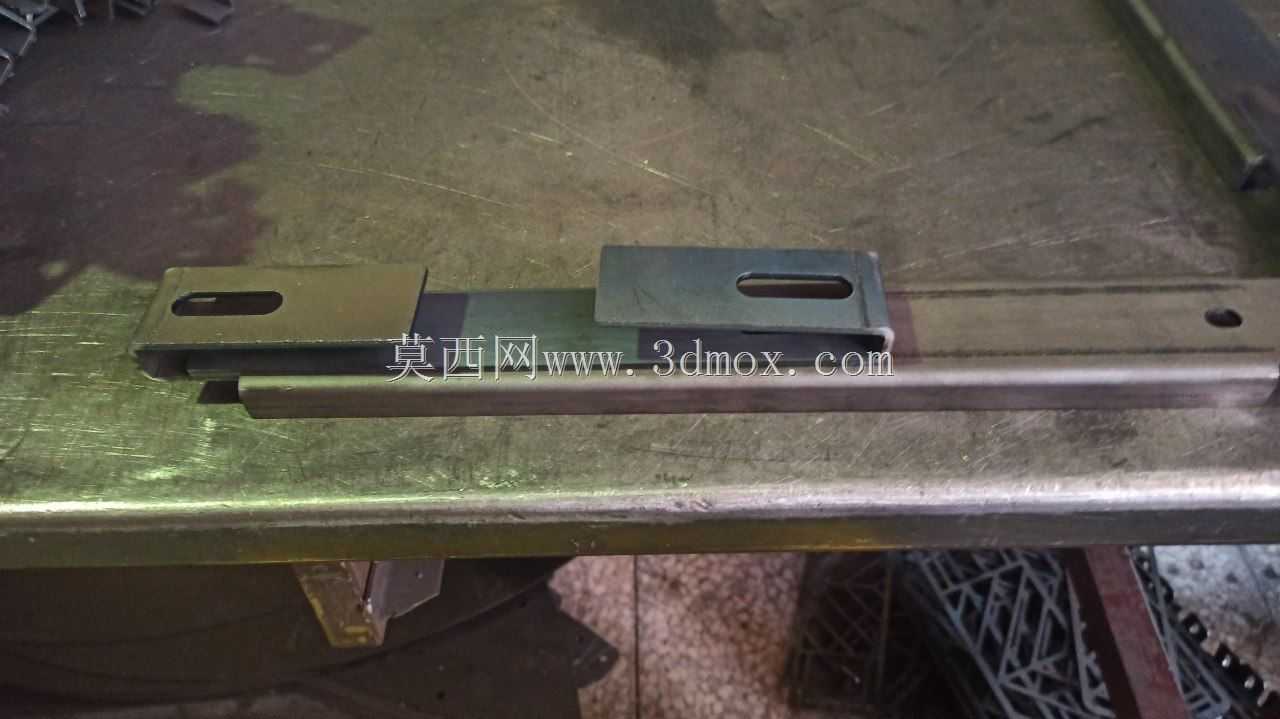

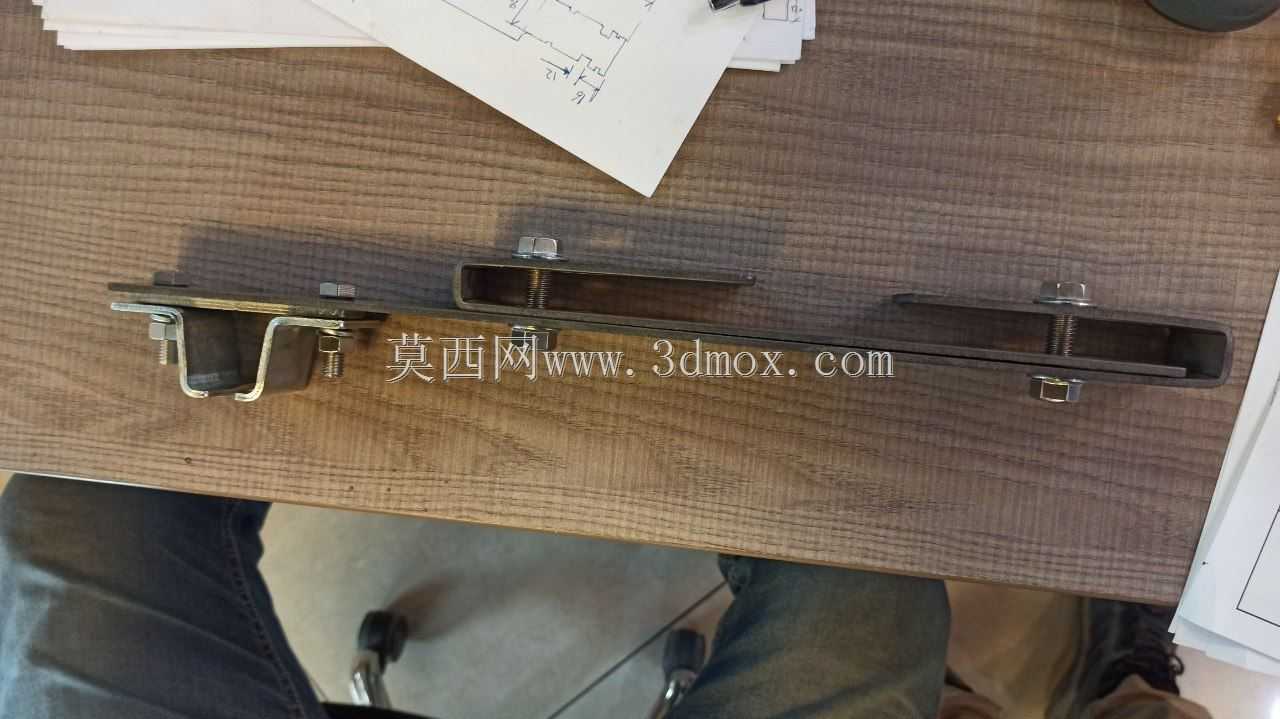

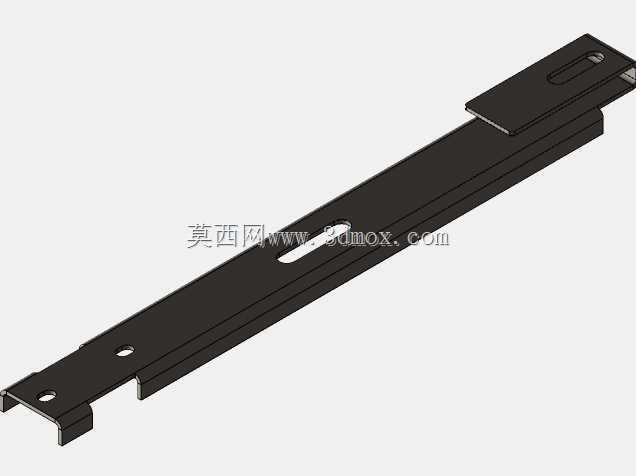

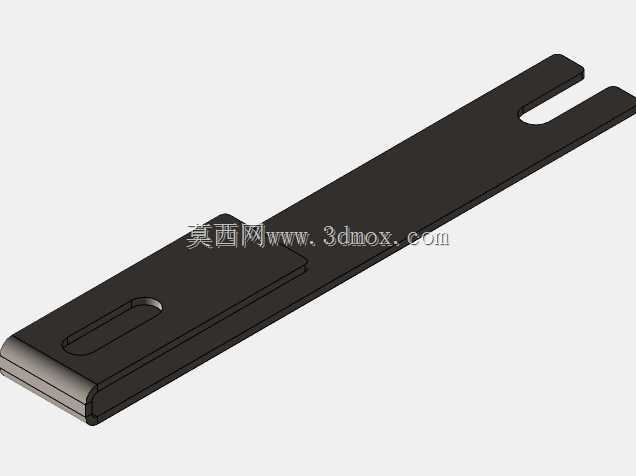

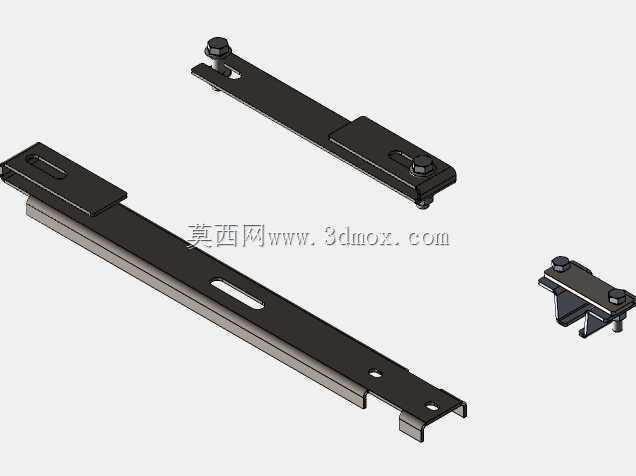

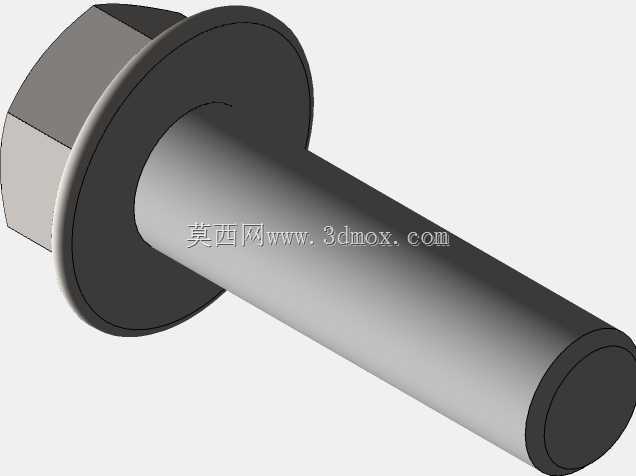

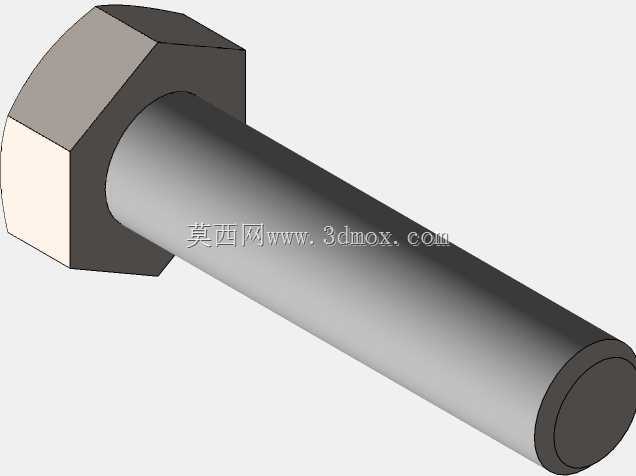

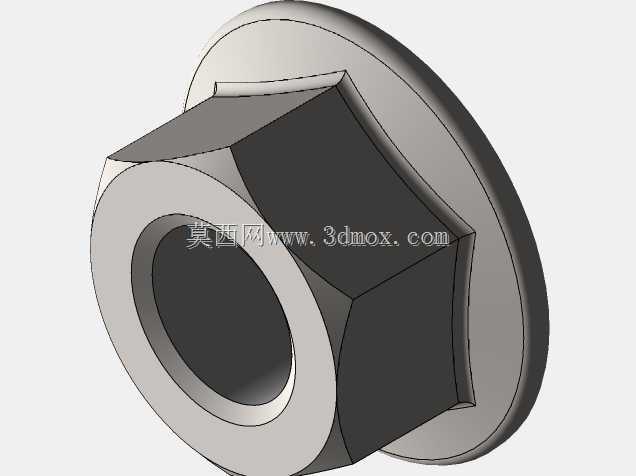

　　从结构设计思路上看，这款支架采用了分体式组合结构，和轨道接触的滑行部位采用了低摩擦的接触面设计，减少长期往复滑动带来的轨道磨损，支架与轨道的连接部位设置了侧向限位结构，避免设备快速移动时支架从轨道槽内脱出；支架的线缆挂载位预留了足够的绑扎空间，可适配不同外径的动力电缆、控制线缆的固定需求，同时支架的连接臂长度经过匹配设计，保证多组支架排布时，线缆在最小弯曲半径范围内自然垂放，不会出现线缆弯折应力集中的问题，延长线缆的实际使用寿命。

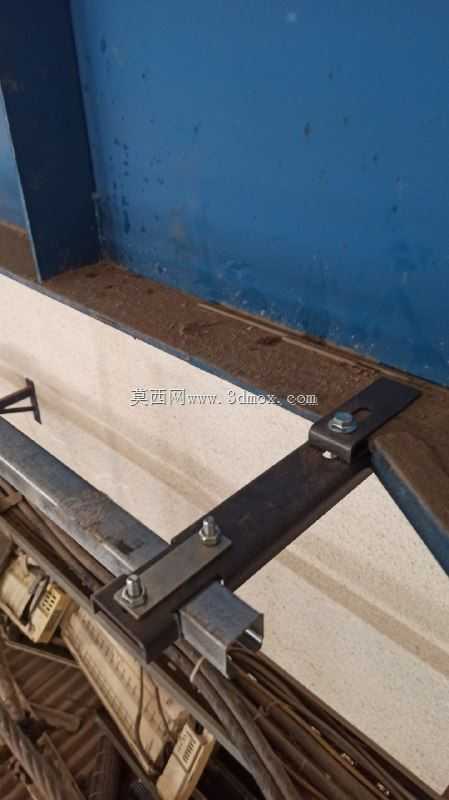

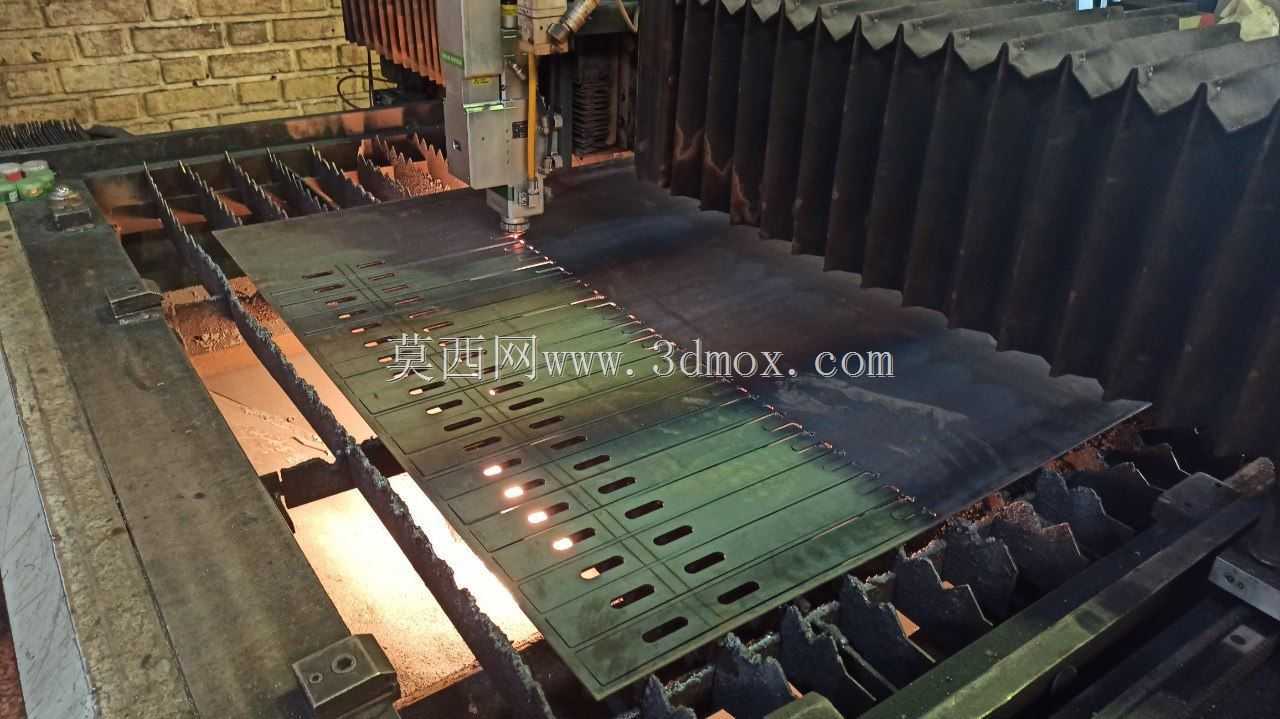

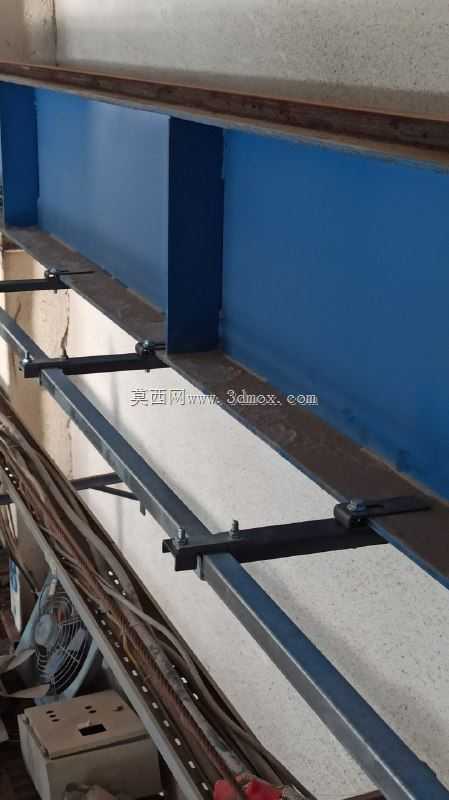

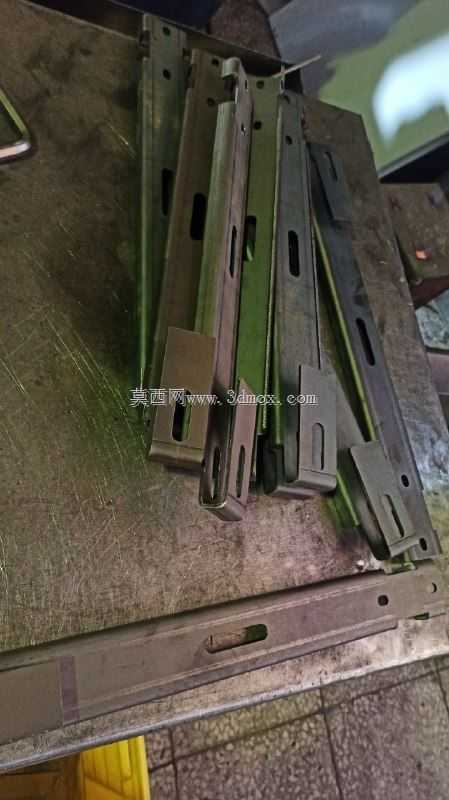

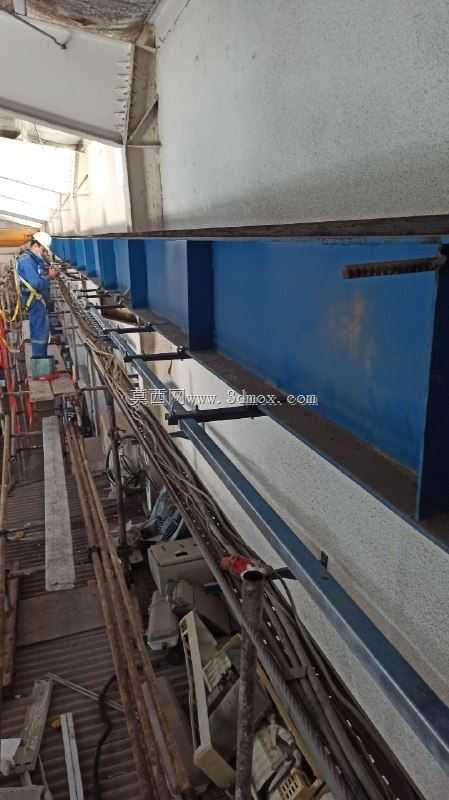

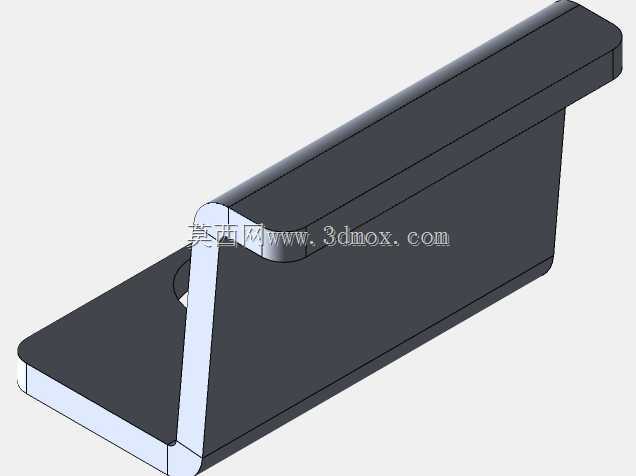

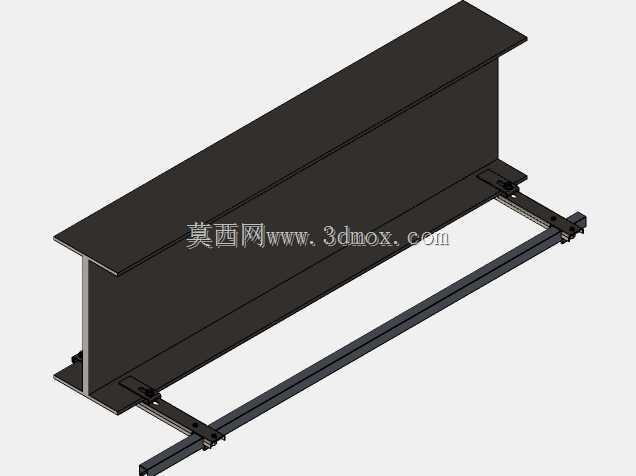

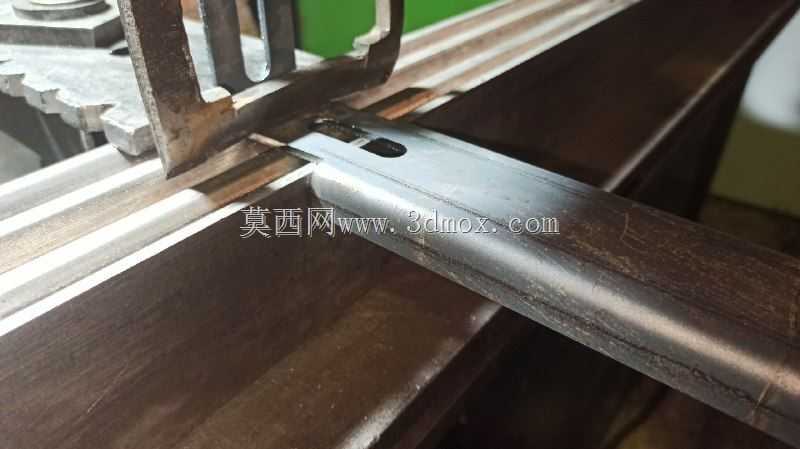

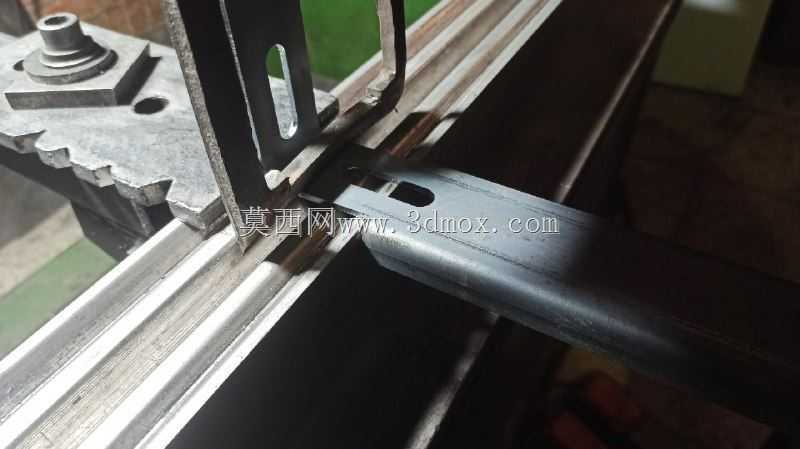

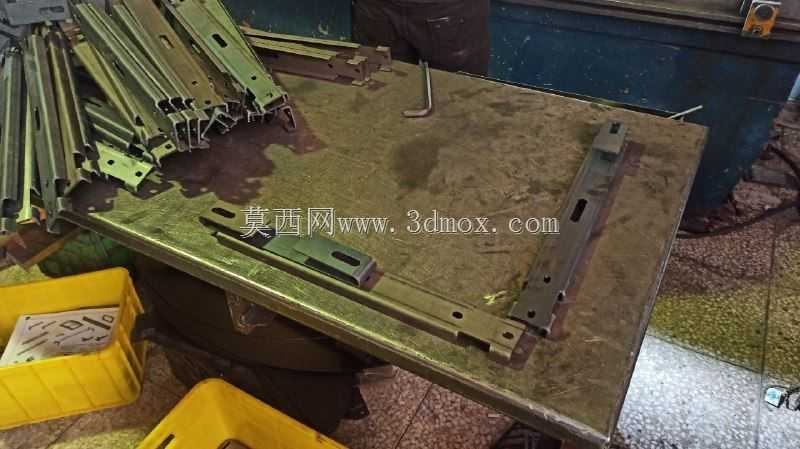

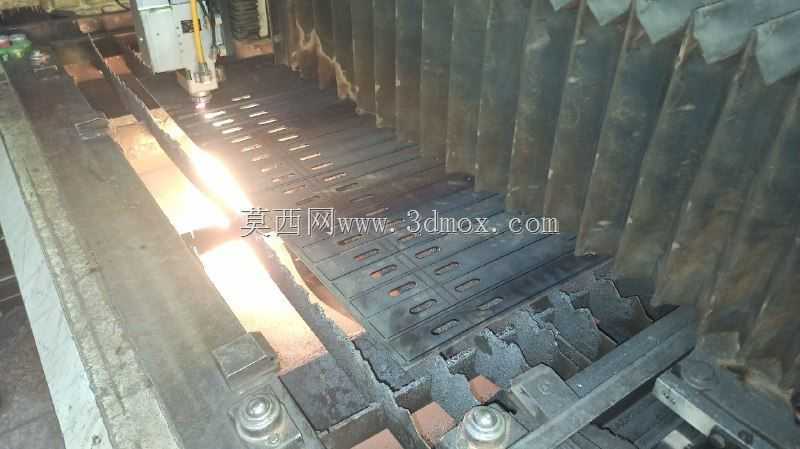

　　从安装边界来看，这款支架完全适配标准规格的C型 festoon 轨道，安装时不需要对轨道进行二次打孔加工，直接将支架的滑行卡头嵌入轨道的开口槽内，调整好相邻支架的排布间距后，将线缆通过扎带或者卡扣固定在支架的托板位置即可完成安装；支架的整体外形尺寸经过优化，在保证结构强度的前提下尽可能压缩了垂直方向的占用空间，适合安装在厂房顶部、设备侧方这类安装空间受限的位置，不会和周边的管线、结构件产生运动干涉。在实际工况适配性上，这款支架的主体结构采用钢制板材成型，承重能力可满足常规工业场景下多根动力电缆的挂载需求，滑行过程中无明显卡滞，在设备移动速度不超过1m/s的往复运动场景下，可长期稳定运行，不会出现支架变形、卡轨、线缆脱落的问题。

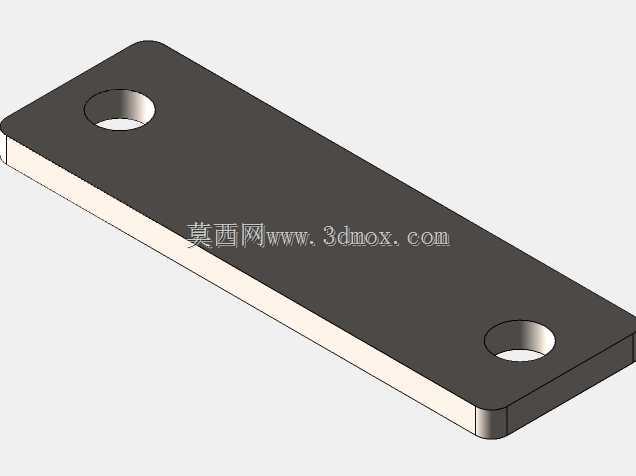

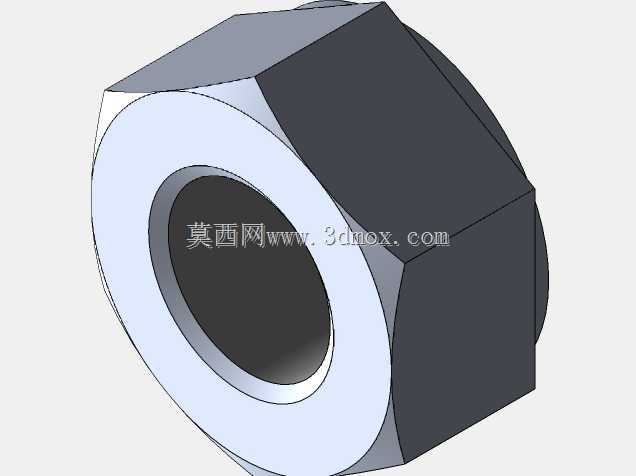

　　设计过程中也充分考虑了现场安装的容错性，支架的连接部位预留了一定的调整余量，即使轨道安装存在少量的直线度误差，支架也能顺畅通过，不会因为轨道局部的轻微变形出现卡死的情况；同时支架的托板边缘做了钝化处理，避免固定线缆时剐蹭线缆外护套，造成绝缘层破损的安全隐患。对于结构设计人员来说，在做移动设备供电方案选型时，这类C轨电缆支架的排布间距需要根据线缆的单位长度重量、设备移动的最大速度来计算，通常线缆垂度控制在轨道下方150-300mm区间时，支架的运行阻力和线缆的弯折疲劳寿命能达到最优的平衡，这款支架的结构强度完全可以支撑常规间距下的线缆挂载需求，不需要额外做结构加强。从三维建模的细节来看，这款模型完整还原了支架的各个装配细节，包括轨道卡接结构、连接臂、线缆托板的所有安装尺寸，在做整体设备的布线设计时，可以直接调用该模型进行装配干涉检查，模拟支架随设备移动的全行程状态，提前排查线缆排布、支架运动过程中可能存在的干涉问题，减少现场安装调试时的整改工作量。
