环形枫叶造型航空标识立体结构件

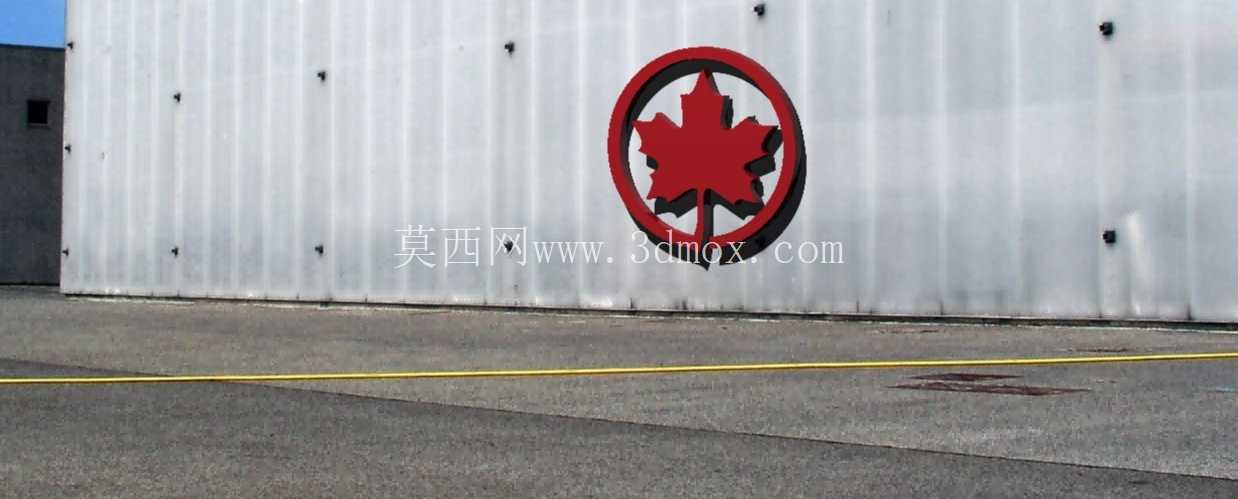

　　这款环形枫叶造型的立体标识件，最初的设计需求来自航空领域的机身标识配套场景，区别于传统平面印刷或粘贴式标识，该结构件采用一体化立体成型设计，可直接通过紧固件安装在机身蒙皮、航站楼导视立牌、航空主题展厅展陈设备的外表面，兼顾视觉识别性与结构耐用性。从实际使用场景来看，这类立体标识件不仅承担品牌视觉传递的作用，在高速飞行工况下，还需要满足风阻系数控制、结构抗振、耐高低温差、抗紫外线老化的多重要求，因此在结构设计阶段，首先对环形外框的截面做了流线型倒角处理，外边缘采用R3的圆弧过渡，避免直角结构在高速气流下产生紊流与风噪，同时降低应力集中系数，提升长期交变载荷下的结构疲劳寿命。

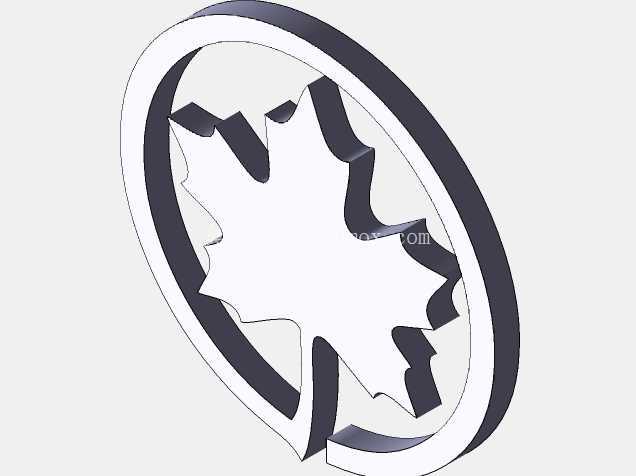

　　整体结构采用外圆环内嵌枫叶造型的镂空设计思路，外圆环的径向宽度设置为整体外径的1/8，既保证环形结构的自身刚度，又不会因为环带过宽遮挡内部枫叶造型的视觉完整性；内部枫叶造型的轮廓完全贴合航空标识的规范比例，每一处叶瓣的边缘都做了1.5mm的拔模斜度处理，方便后续采用铣削加工或者一体注塑、金属压铸工艺成型，减少后期二次修边的工作量。镂空区域的留边宽度经过反复校核，最窄处的连接筋宽度不小于5mm，确保在承受12级强风载荷或者飞行过程中的气动载荷时，不会出现连接筋断裂、造型变形的问题。

　　从安装边界来看，该标识件的背部预留了3处均匀分布的M3螺纹安装孔，孔位隐藏在环形外框的背面，不会破坏正面的视觉完整性，安装孔的沉台深度设置为2mm，配套使用沉头螺钉安装后，螺钉头部完全没入沉台内部，不会突出背面影响安装贴合度，安装面的平面度公差控制在0.1mm以内，确保安装后与被安装基面完全贴合，避免出现缝隙积水、积尘的问题，减少长期户外使用下的腐蚀隐患。

　　设计过程中，针对不同的使用场景做了结构冗余考量：如果是用于机身外部安装，整体壁厚设置为3mm，采用铝合金材质加工时，整体重量可控制在200g以内，不会给机身增加额外的负重，同时表面可做阳极氧化处理，匹配机身的涂装色系；如果是用于室内展厅或者导视牌安装，壁厚可调整为2mm，采用工程塑料注塑成型，进一步降低制造成本，同时满足室内使用的强度要求。枫叶造型的凸起高度与外圆环的厚度保持齐平，整个正面没有突兀的高低差，一方面方便日常清洁维护，避免灰尘在造型缝隙处堆积，另一方面在气流冲刷下，不会因为局部凸起产生额外的气动阻力。

　　在细节处理上，枫叶造型的每一处内凹转角都做了R0.8的圆角过渡，避免加工过程中出现刀具清角困难的问题，同时也减少应力集中点，在受到外力冲击时，不会因为尖角处的应力集中导致结构开裂。外圆环的拼接处（如果采用分段加工后拼接的工艺）预留了0.05mm的过盈配合量，拼接完成后通过焊接或者粘接固定，再做整体表面打磨处理，确保外圆面的圆度公差控制在0.2mm以内，视觉上无明显拼接痕迹。

　　从实际装配验证的角度来看，该结构件的安装定位基准选在外圆环的内圆柱面，安装时可通过专用工装卡持内圆面做定位，确保三个安装孔与基面上的预装孔位完全对齐，不需要反复调整位置，单件安装时间可控制在2分钟以内，大幅降低现场装配的工作量。针对户外使用的场景，结构件的所有外露表面都做了哑光处理，避免阳光照射下产生反光，影响标识的识别效果，同时哑光表面的抗刮擦性能优于高光表面，日常维护中轻微的剐蹭不会留下明显痕迹。

　　不同于普通平面标识，这款立体结构件的视觉层次感更强，在不同角度的光线照射下，环形外框与枫叶造型之间的镂空区域会产生自然的阴影，进一步强化标识的辨识度，即使在远距离观察时，也能快速识别出枫叶造型的轮廓特征，满足航空场景下远距离识别的使用需求。在结构强度校核阶段，通过有限元分析模拟了-40℃到60℃的温度循环工况下的结构变形量，最大变形量控制在0.05mm以内，不会因为温度变化导致结构翘曲、安装松动；同时模拟了2000小时的紫外线老化工况，材料的力学性能保留率在90%以上，满足户外长期使用的寿命要求。
