起重作业用吊钩锚链连接承载结构

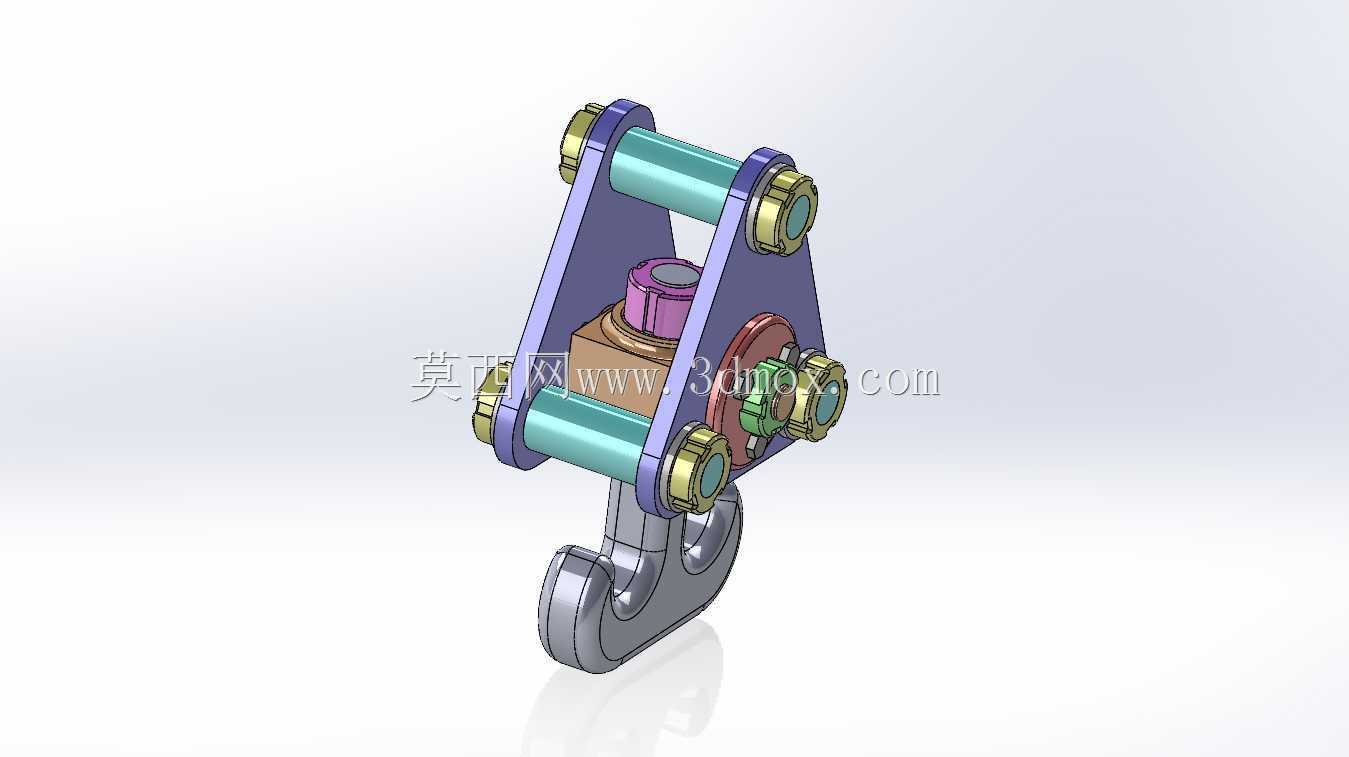

　　在港口散货装卸、建筑工地重型构件吊装、厂区重型设备转运这类高频重载起重作业场景里，吊钩锚链组件是直接衔接起升机构与被吊载荷的核心受力部件，整套结构的可靠性直接决定起重作业的安全边界，没有冗余容错空间。这套组件的设计首先围绕载荷传递路径做受力优化，上部的铰接耳板直接对接起重机起升机构的动滑轮组下端挂点，横向贯穿的销轴采用双螺母加止动垫片的防松结构，避免作业过程中销轴窜动脱出，耳板内侧加装的自润滑滑动轴承，可让吊钩组件在起升过程中随载荷重心自适应偏转，抵消被吊物摆动带来的附加弯矩，避免吊索出现扭结受力的情况。中部的锁止结构是整套组件的安全核心，设计上采用重力式自锁舌片配合侧向防脱挡块，当吊钩挂入吊索吊环后，

　　自锁舌片在弹簧预紧力作用下自动复位封闭吊钩开口，即使作业过程中吊索出现瞬时松弛，也不会从吊钩钩口脱出，侧向的防脱挡块则可限制锁舌的最大开启角度，避免误碰导致锁舌完全打开引发脱钩风险。下部的钩体采用锻造流线沿钩身受力轮廓分布的结构设计，钩尖部位做了圆弧过渡处理，避免应力集中在钩尖位置引发断裂，钩身的危险截面做了加厚处理，可承受额定载荷下1.5倍的静载试验拉力而不出现塑性变形。从安装边界来看，上部铰接耳板的孔位间距、销轴直径可适配市面上主流桥式起重机、门式起重机、汽车起重机的动滑轮组下端挂接尺寸，不需要额外加工转接板即可完成换装，组件整体的横向宽度控制在常规吊具的作业间隙范围内，不会在起升过程中与起重机的小车架、臂架端部结构发生剐蹭。

　　设计过程中针对不同工况做了受力仿真验证，在额定载荷下，钩身最大应力出现在钩身弯曲段内侧，数值控制在材料屈服强度的60%以内，铰接耳板的销轴孔挤压应力也在许用范围内，锁止机构在反复开合10000次的疲劳测试后，弹簧预紧力衰减量不超过初始值的10%，仍能可靠锁闭。实际作业中，这套组件可适配钢丝绳吊索、链条吊索、吊装带等多种吊具的挂接需求，钩口的开口尺寸满足常规吊环、卸扣的直接挂入，不需要额外搭配小型转接件，减少了吊装作业的辅助配件数量，也降低了多配件连接带来的额外失效点。组件的各连接部位都设计了润滑注油通道，日常维护时可直接通过注油嘴向滑动轴承、锁舌铰接位置加注润滑脂，减少铰接部位的磨损，延长组件的整体使用寿命，所有外露的紧固件都做了镀锌防锈处理，可适应港口高盐雾、工地多扬尘的恶劣作业环境，不会因为锈蚀导致紧固件卡滞无法拆卸维护。
