单缸往复式空气压缩机组装结构展示

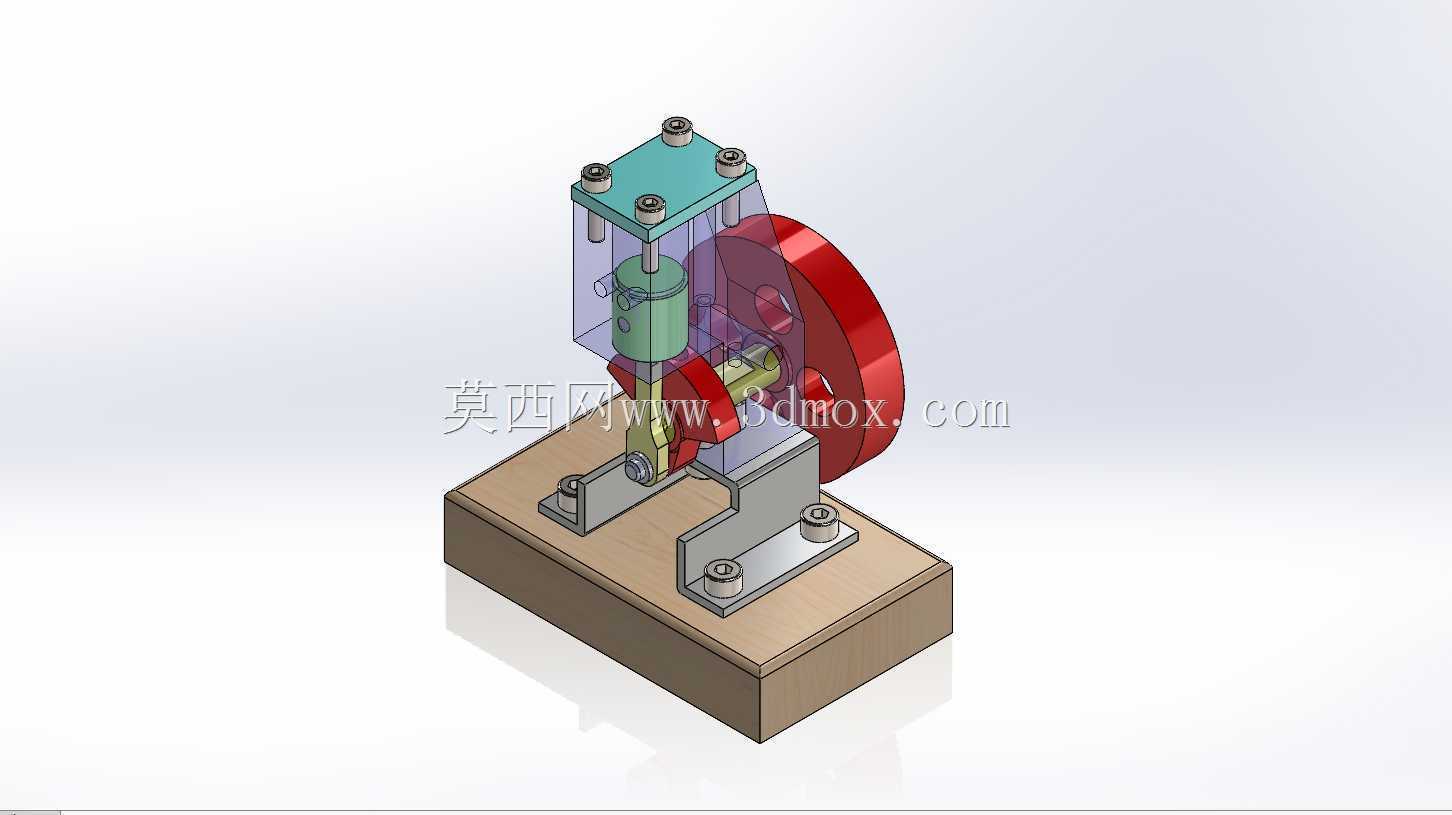

　　这套单缸往复式空气压缩机的三维结构，完整还原了小型有油润滑活塞式空压机的核心传动与压缩逻辑，在小型汽修门店、家装施工、实验室供气、小型气动设备配套场景中应用广泛，可稳定输出0.5-0.8MPa区间的压缩空气，适配胎压充气、气动吹尘、小型气动扳手、喷漆枪等常规气动工具的用气需求。从结构设计逻辑来看，整套模型采用立式单缸布局，动力输入侧搭配带轮结构，可通过三角带连接外置驱动电机，带轮与曲柄轴为同轴刚性连接，将电机输出的旋转运动直接传递给曲柄连杆机构，连杆小头与活塞销铰接，把圆周运动转化为活塞在气缸套内的直线往复运动，这个传动路径的设计充分考虑了小型设备的成本控制需求，没有额外增设减速齿轮组，直接通过带轮的直径差实现减速，

　　兼顾传动效率与后期维护便捷性。气缸部分采用透明可视化的缸套设计，实际量产机型中会采用铸铁或铝合金缸套搭配活塞环实现密封，活塞上行阶段进气阀片关闭、排气阀片打开，将压缩后的空气排入排气通道，活塞下行阶段排气阀片关闭、进气阀片打开，将外界过滤后的空气吸入缸腔，完成一个压缩循环。模型中可以看到顶部的阀组安装座，预留了进排气阀片的固定位与密封槽，实际装配时需要根据输出压力要求匹配对应刚度的阀片弹簧，避免高转速下阀片颤振导致的回流漏气问题。安装底座采用加厚铸铁式平台结构，四个安装脚预留了螺栓固定孔，可直接通过膨胀螺栓固定在水泥地面或者设备机架上，安装边界需要预留带轮侧至少150mm的皮带拆装空间，缸体顶部预留200mm的阀组维护空间，

　　整机重心落在底座几何中心偏带轮侧10mm位置，可抵消曲柄运动带来的往复惯性力，降低运行时的振动幅度。配套的压力控制组件在模型中做了简化处理，实际应用中会在排气侧连接压力开关，当储气罐压力达到设定上限时自动切断电机电源，压力低于下限时自动启动，避免电机持续加载运行；安全阀作为最后一道压力保护部件，会在压力超过额定值1.1倍时自动起跳泄压，防止超压引发的管路爆裂或者缸体损坏。这套结构的设计没有追求过高的压缩效率，而是优先考虑零部件的通用性与易维护性，所有连接螺栓都采用标准公制规格，活塞环、连杆轴瓦等易损件都可直接匹配市面通用小型空压机配件，适合小批量生产或者教学演示场景使用，建模时对曲柄的偏心距、连杆长度、活塞行程做了1:1的比例还原，

　　可直接用于运动仿真验证，观察活塞运动的上下止点位置、阀片的开合时序，排查运动过程中是否存在零部件干涉问题。从实际选型角度来看，这类单缸空压机的排气量通常在0.1-0.3立方每分钟，适合间歇用气的场景，不适合长时间连续加载运行，如果需要连续供气则需要搭配对应容积的储气罐，缓冲压力波动的同时减少电机的频繁启动次数，延长设备使用寿命。
