Spektrum三档带盖开关线束结构设计

　　在航模遥控接收系统的装机调试环节，开关线束是连接接收机与供电回路的核心过渡部件，不少刚接触固定翼、直升机航模装机的新手，常会忽略开关部件的安装适配性，要么选的开关外露无防护容易进灰卡滞，要么安装孔位不匹配机身预留位，要么接线端子长度冗余过多挤占接收机舱的有限空间，甚至出现飞行过程中开关受振动误触断电的险情，这类小部件的设计合理性，直接影响整套遥控系统的供电可靠性。

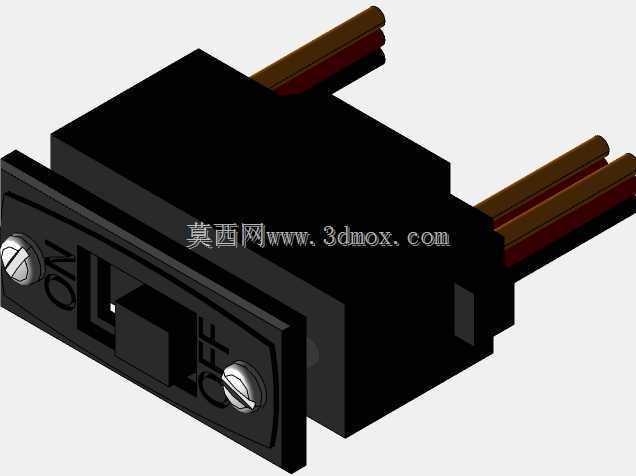

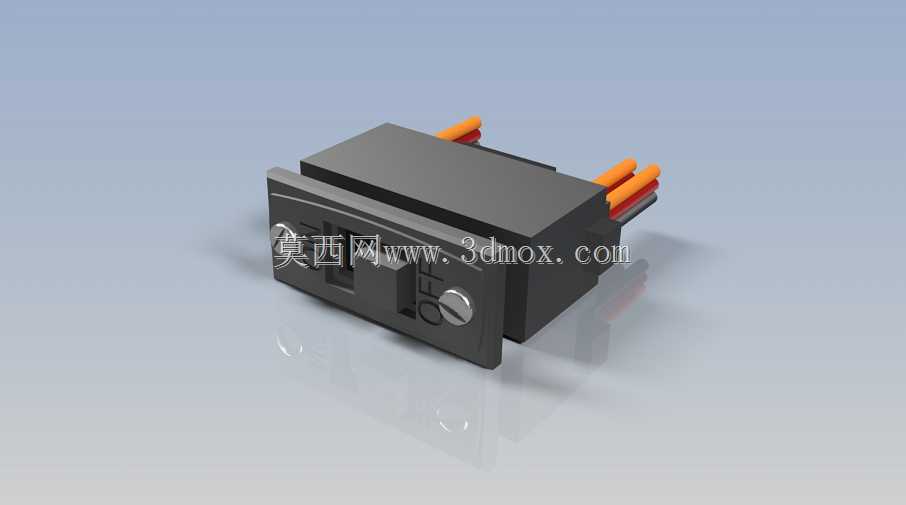

　　这款三档开关线束的设计，完全围绕航模接收机舱的紧凑安装场景展开，主体采用黑色阻燃工程塑料作为壳体基材，壳体正面做了微内凹的拨杆操作区，拨杆的阻尼行程经过调校，既不会因为飞行中的高频振动出现档位滑移，也能保证地面调试时用指尖就能顺畅切换档位，不会出现拨动手感生涩卡滞的问题。壳体顶部集成的防护盖板，不是多余的装饰结构，盖板边缘做了一圈0.3mm的止口凸台，合上之后能完全遮盖拨杆与壳体的装配缝隙，阻挡户外飞行时的沙尘、草屑、雨天的凝露进入开关内部接触弹片，避免长期使用后出现接触电阻变大、档位导通不良的问题。

　　从安装边界来看，这款开关的壳体外形做了适配航模机身标准安装位的尺寸优化，壳体两侧预留的安装耳位，孔距匹配市面上绝大多数轻木机、泡沫机的机身侧板开关预留孔，配套的两颗自攻安装螺钉，长度刚好能穿透2-3mm的层板或泡沫机身侧板，不会因为螺钉过长顶穿机身蒙皮，也不会因为螺钉过短导致安装后开关松动。壳体尾部引出的三组接线端子，采用橙红配色的绝缘护套，端子的插针间距匹配Spektrum系列接收机的标准插针座，插针表面做了镀锡防氧化处理，插入接收机端口后有清晰的卡扣到位触感，不会因为飞行振动出现松脱退针的问题，线束的出线方向做了90度侧向弯折设计，不会在接收机舱内垂直凸起挤占上层设备的安装空间，对于内部空间极度紧凑的小尺寸穿越机、室内迷你固定翼机型来说，这种出线方向的设计能大幅降低布线难度，减少线束弯折带来的铜芯疲劳断裂风险。

　　设计过程中针对开关的导通可靠性做了细节优化，内部的导电弹片采用锡磷青铜材质，经过三次循环的老化弹力测试，保证长期拨动后弹片的接触压力不会出现明显衰减，三个档位分别对应接收机供电断开、接收机通电、接收机通电兼外接充电回路导通的功能，档位之间的分隔槽做了加宽处理，避免相邻档位之间出现电弧短路的问题。壳体侧面的固定螺丝采用沉头设计，螺丝装配完成后表面与壳体侧面完全齐平，不会突出壳体刮伤机身内部的其他线束或者接收机外壳。拨杆的顶端做了防滑纹理处理，即使在外场调试戴薄手套的情况下，也能准确感知拨杆的档位位置，不用低头查看就能完成开关操作，减少外场调试的操作步骤。

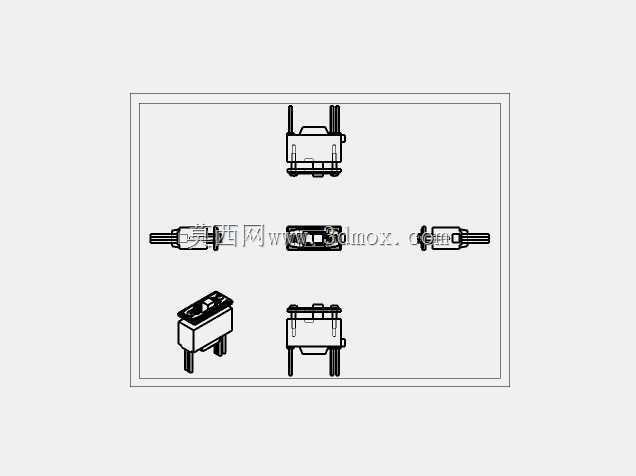

　　不少装机时遇到的开关适配问题，本质上都是通用工业开关没有针对航模场景做定向优化，比如普通的船型开关安装尺寸偏大，壳体厚度超出机身侧板的安装间隙，拨杆的操作力过小容易受振动移位，接线端子没有标准护套需要自行焊接，不仅增加装机工作量，焊接点的可靠性也难以保证。这款开关线束的建模完全还原了实物的所有装配细节，从盖板的卡扣配合结构，到拨杆的转动行程限位，再到接线端子的插针尺寸、安装耳的沉头孔深度，都按照实物的实际公差做了还原，在做航模整机三维装配布线的时候，可以直接把这个模型导入装配体，提前模拟开关的安装位置、线束的走向长度，确认开关拨杆的操作空间不会被机身侧板、舵机、电调等其他部件遮挡，避免实际装机时出现孔位错位、操作干涉的问题，也能提前算好需要预留的线束长度，减少多余线束带来的重量负担，对于追求极致装机精度的航模设计爱好者来说，这类细节部件的精准建模，能大幅减少实际装机时的反复修改工作量，提升整机装配的贴合度。
