手动液压式机械升降作业设备结构

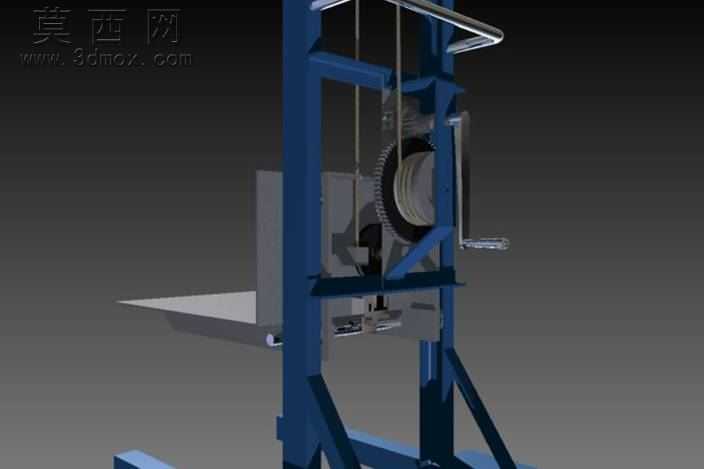

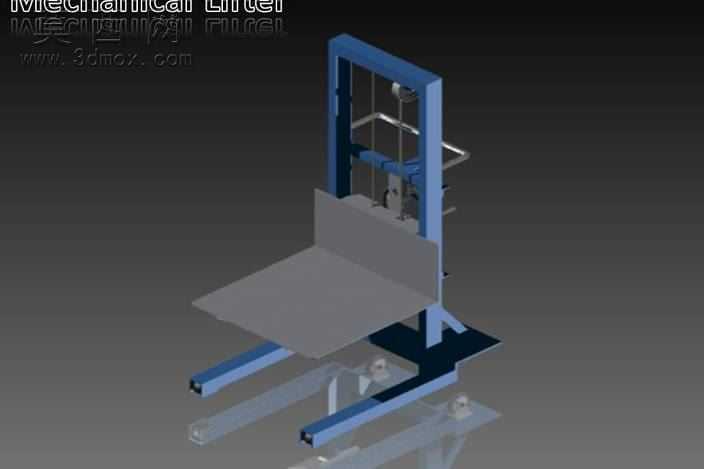

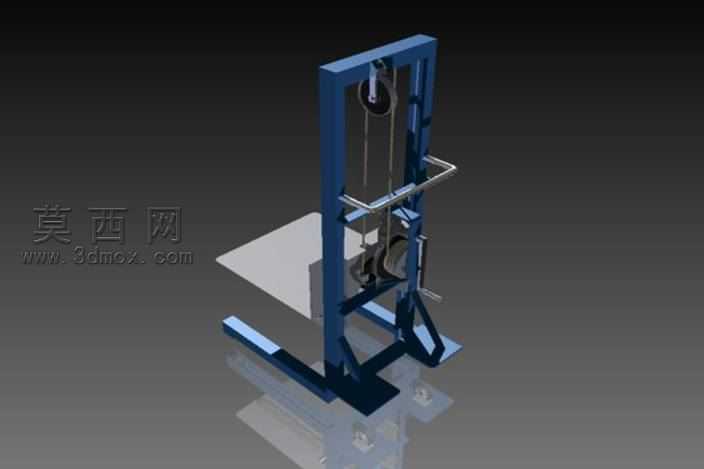

本作品为手动液压驱动的机械升降设备三维建模成果，建模过程严格遵循手动起重升降设备的实际工程设计逻辑，在三维软件环境中完成全参数化结构搭建，对设备的每一处功能部件都做了精准的几何还原。模型整体采用立式框架布局，底部设置了两组平行的叉形支撑底脚，底脚部分做了圆角过渡处理，既还原了实际设备的防滑支撑结构，也在建模阶段就考虑了结构的受力合理性，底脚与主立柱框架采用刚性连接结构，建模时通过布尔运算保证了连接部位的几何连续性，避免出现结构缝隙。主立柱为双侧立式导轨结构，建模时还原了导轨的滑槽截面形态，用于约束升降载台的运动轨迹，避免升降过程中出现横向偏移；立柱顶部设置了定滑轮安装位，还原了手动升降设备的链条牵引结构的安装基础。升降载台采用平板式承载结构，建模时对载台的边缘做了加厚处理，还原了实际载台的承重加强结构，载台背部设置了与导轨匹配的滑块结构，保证载台可沿立柱导轨做垂直方向的平稳升降。驱动部分还原了手动液压举升单元的结构布局，液压单元布置在立柱与载台的连接位置，建模时还原了液压油缸的缸筒、活塞杆的基本形态，同时预留了手动操作杆的安装位置，匹配手动操作的使用场景。渲染阶段采用了工业设备常用的材质方案，框架结构部分赋予哑光蓝色金属漆材质，还原工业起重设备的常规涂装效果，载台与底脚部分赋予哑光灰色金属材质，模拟钢制结构件的表面质感，液压部件与滑轮部分赋予亮面金属材质，区分不同功能部件的视觉表现；场景采用柔和的漫反射光照，避免强反光遮挡结构细节，同时添加了轻微的地面反射效果，提升模型的真实感。设计思路上围绕手动作业、无外接动力的使用需求，简化了不必要的复杂电控结构，保留核心的液压升降、导向支撑、承载载货功能，整体结构紧凑，符合手动液压举升设备的实际功能逻辑，可用于手动升降设备的结构展示、原理演示以及相关教学场景使用，模型各部件的装配关系清晰，可直观呈现手动液压升降机的运行逻辑。
