DUBRO-KWIK航模燃油加注阀结构设计

　　在航模动力系统的油路搭建环节，这类加注阀是小型燃油动力航模日常维护、赛前整备阶段的核心油路配件，主要承担燃油快速加注、油路密封防漏、油路通断控制的作用，适配使用甲醇基燃油、汽油的固定翼、直升机等航模机型，解决了传统敞口加注容易洒漏、进杂质、需要反复拆装油箱盖的痛点。从实际使用场景来看，这类加注阀通常安装在航模机身侧面的蒙皮开口处，外露端对接加油枪，内置端接入油箱的通气管路或者注油管路，加注完成后依靠内部的单向密封结构自动封闭油路，避免飞行过程中燃油因为机身姿态变化出现溢漏，同时也能阻断外部空气中的粉尘、水汽进入油箱污染燃油，保障发动机供油稳定。

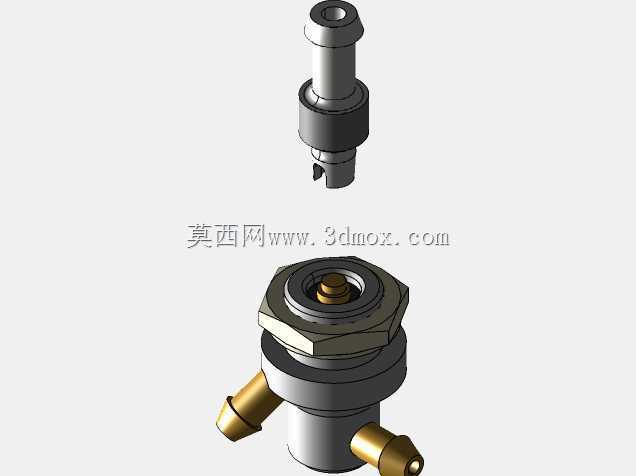

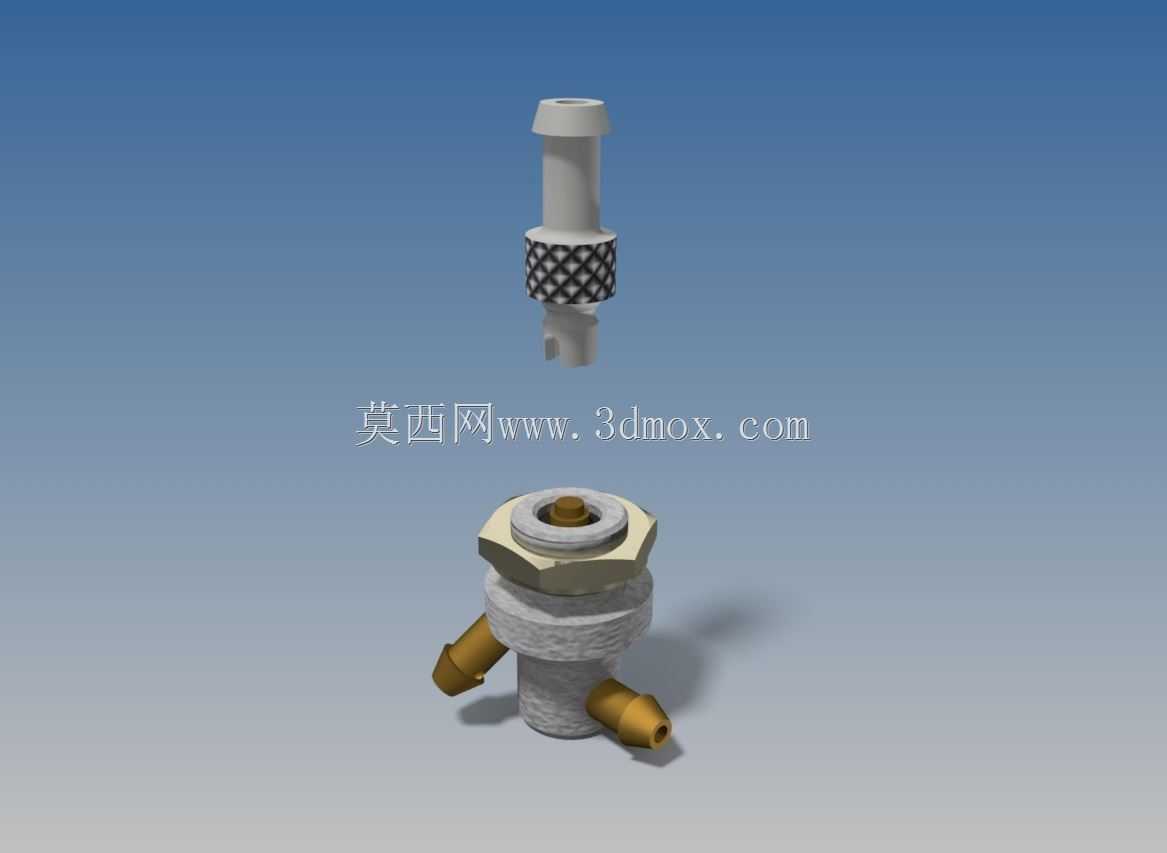

　　从结构设计思路来看，整个阀件分为阀体主体、加注对接头、密封阀芯、快插接头几个核心部分，阀体主体采用耐油工程塑料作为基体材料，兼顾轻量化与耐燃油腐蚀的特性，表面做了防滑滚花处理，方便安装时徒手拧紧固定螺母，不需要额外借助复杂工具。外露的加注对接头做了阶梯式轴径设计，头部做了倒角导向，能够快速匹配标准KWIK系列加油嘴的卡扣结构，对接后自动顶开内部的密封阀芯，打通注油通路，拔下加油嘴后阀芯在弹簧力作用下自动复位密封，整个加注过程不需要手动开关阀门，单手即可完成对接操作，适配外场快速整备的使用需求。阀体下部的两个快插接头采用倒刺式结构，能够适配不同内径的耐油硅胶管、氟胶管，管路插接后依靠接头的倒刺结构抱紧管路内壁，即使在航模大机动飞行产生的振动、油路负压工况下，也不会出现管路脱落、渗油的问题。

　　在安装边界与尺寸设计上，整个阀件的安装固定依靠阀体中部的六角法兰面与配套的塑料锁紧螺母配合实现，安装开孔直径控制在8-10mm区间，法兰面直径14mm，能够适配绝大多数轻木、复材材质航模的蒙皮厚度，安装后外露段长度控制在12mm以内，不会过多突出机身表面影响气动外形，也能避免飞行过程中剐蹭到起降场地的杂草、跑道凸起。内部的密封阀芯采用氟橡胶材质的密封锥面，配合不锈钢复位弹簧，密封锥面的粗糙度控制在Ra0.8以下，保证反复插拔后的密封可靠性，弹簧的预紧力经过调校，既不会因为预紧力过大导致加油嘴对接困难，也不会因为预紧力过小导致飞行姿态变化时出现燃油渗漏。

　　从功能特性来看，这款阀件同时兼容燃油加注与油箱通气的功能，在部分小型航模的油路设计中，可以替代传统的通气口堵头，加注时直接对接加油嘴完成注油，飞行时作为通气口平衡油箱内外压力，保证发动机供油顺畅，不需要额外在油箱上单独开设注油口与通气口，减少了机身蒙皮的开孔数量，降低了油路渗漏的风险。针对不同的燃油类型，阀件的密封材料做了适配性选型，氟橡胶密封件能够耐受甲醇基燃油、汽油、航空煤油等多种航模常用燃料的腐蚀，长期使用不会出现溶胀、开裂、密封失效的问题，阀体材料的耐温范围覆盖-20℃到60℃，能够适配不同地区外场飞行的环境温度，不会因为低温导致材料脆裂，也不会因为夏季高温暴晒导致材料变形。

　　在三维建模过程中，对阀件的各个配合面做了精确的公差匹配，加注对接头的外径公差控制在h7级别，保证和加油嘴的配合间隙在合理区间，既不会因为间隙过大导致对接后漏油，也不会因为间隙过小导致插拔卡滞。快插接头的倒刺角度设计为15度，倒刺高度0.8mm，能够在保证管路插接顺畅的同时提供足够的抱紧力，安装时管路推到底后即可实现可靠密封，不需要额外打胶或者加装喉箍，减少了装配工作量。整个模型的细节还原度覆盖了阀体表面的滚花纹理、接头处的脱模斜度、密封锥面的配合角度、弹簧的节距参数，能够直接用于航模油路系统的虚拟装配、干涉检查，也可以作为3D打印自制替换件的建模参考，帮助航模爱好者、小型无人机设计人员快速完成油路系统的选型与布局设计，减少实物试装的迭代次数。
