航天特莫刚性连接天线结构设计

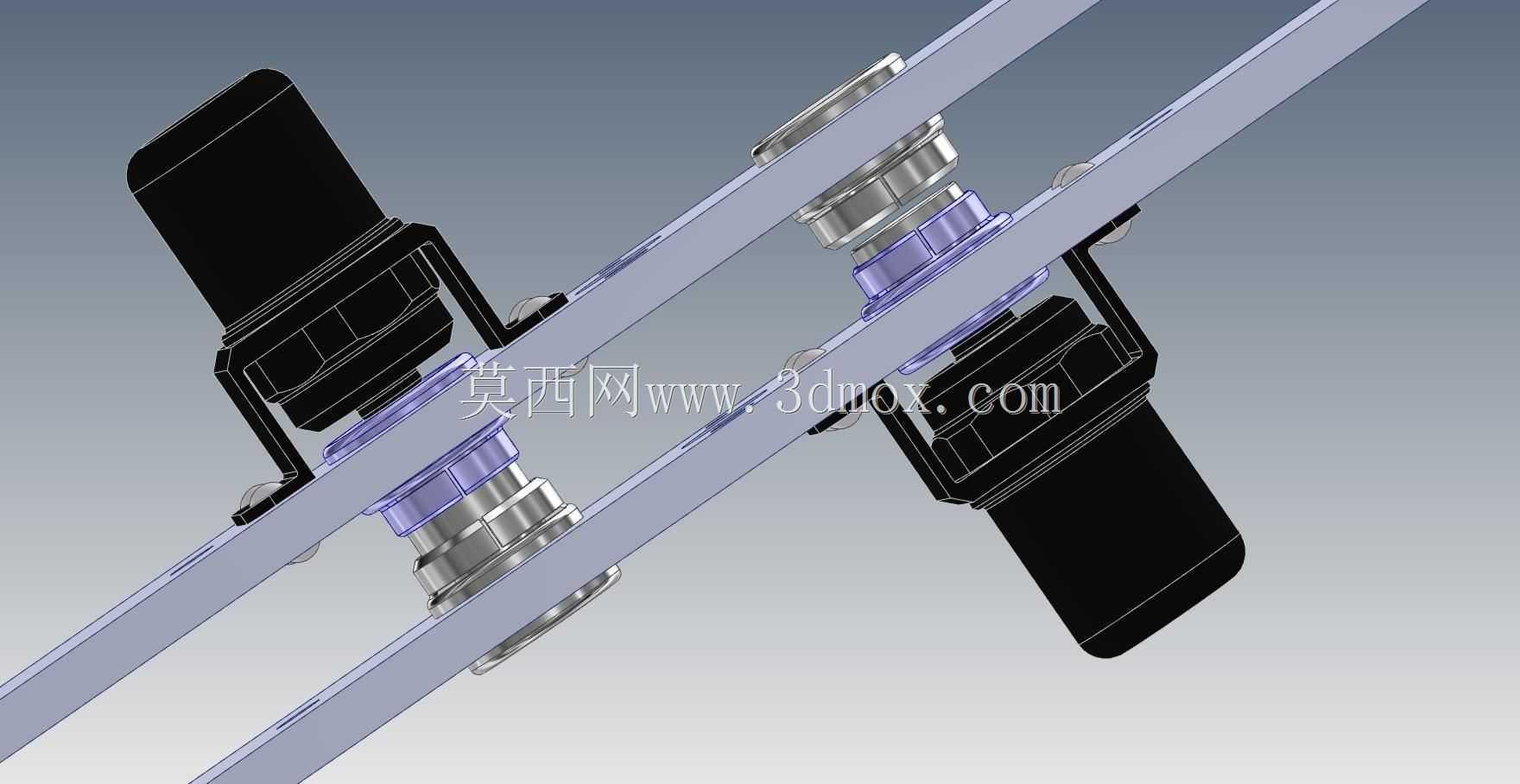

　　该结构为航天领域应用的刚性连接天线组件，核心解决航天器在轨运行、发射阶段振动过载下的天线连接可靠性问题，同时兼顾地面安装阶段的操作容错性，避免馈线、热敏元件在安装与服役过程中出现失效。结构核心的刚性止动逻辑，依靠无源部件的锥形表面与有源部件的刚性止动器接触实现锁止，在系统过载、宽频振动工况下，杆类构件通过拼合式圆柱形衬套保持轴向与径向位置精度，不会出现窜动、松脱问题，避免天线指向偏移影响信号收发精度。

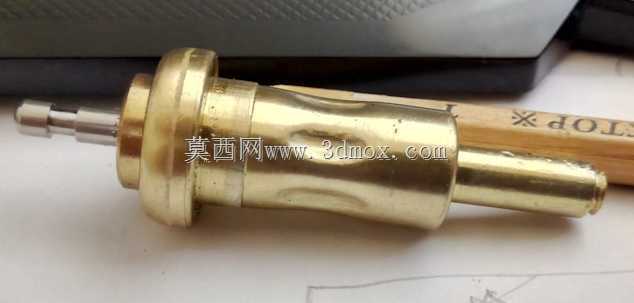

　　设计阶段针对热敏驱动元件做了明确的温度边界约束：含ceresin的热敏腔体在激活前，环境温度不得超过60摄氏度，避免热敏介质提前熔化触发动作；当腔体被加热到80-100摄氏度区间时，热敏介质膨胀推动锥体沿杆轴向移动，完成锁止动作的触发。地面安装阶段有明确的操作要求：在电缆完全拧紧前，必须在阴凉环境下完成安装作业，避免热敏元件受阳光直射提前升温，导致蜡质保护层受热失效；拉动电缆完成布线后，需要将天线的背面朝向太阳，利用太空环境下的太阳辐射热均匀加热腔体，这个过程中杆体会逐步移动到极限锁止位置，直到锥体完全楔入配合面，保证锥角提供的摩擦力大于所有可能的断裂载荷，避免振动冲击下连接松脱。

　　锥形衬套选用低碳钢作为基材，分体式的锥面衬套结构可以显著降低制造过程中对锥面精度的要求，降低加工成本与装配难度；当5-6mm的锥体相互交叉楔入时，配合面会发生微观的表面接触变形，形成稳定的过盈配合，长期服役过程中可能出现扩散焊接效应，进一步提升连接的刚性与可靠性，不会因为温度交变、振动冲击出现连接间隙。整套附加部件的总重量控制在150克以内，不会给航天器带来过多的载荷负担，符合航天产品轻量化的设计要求。

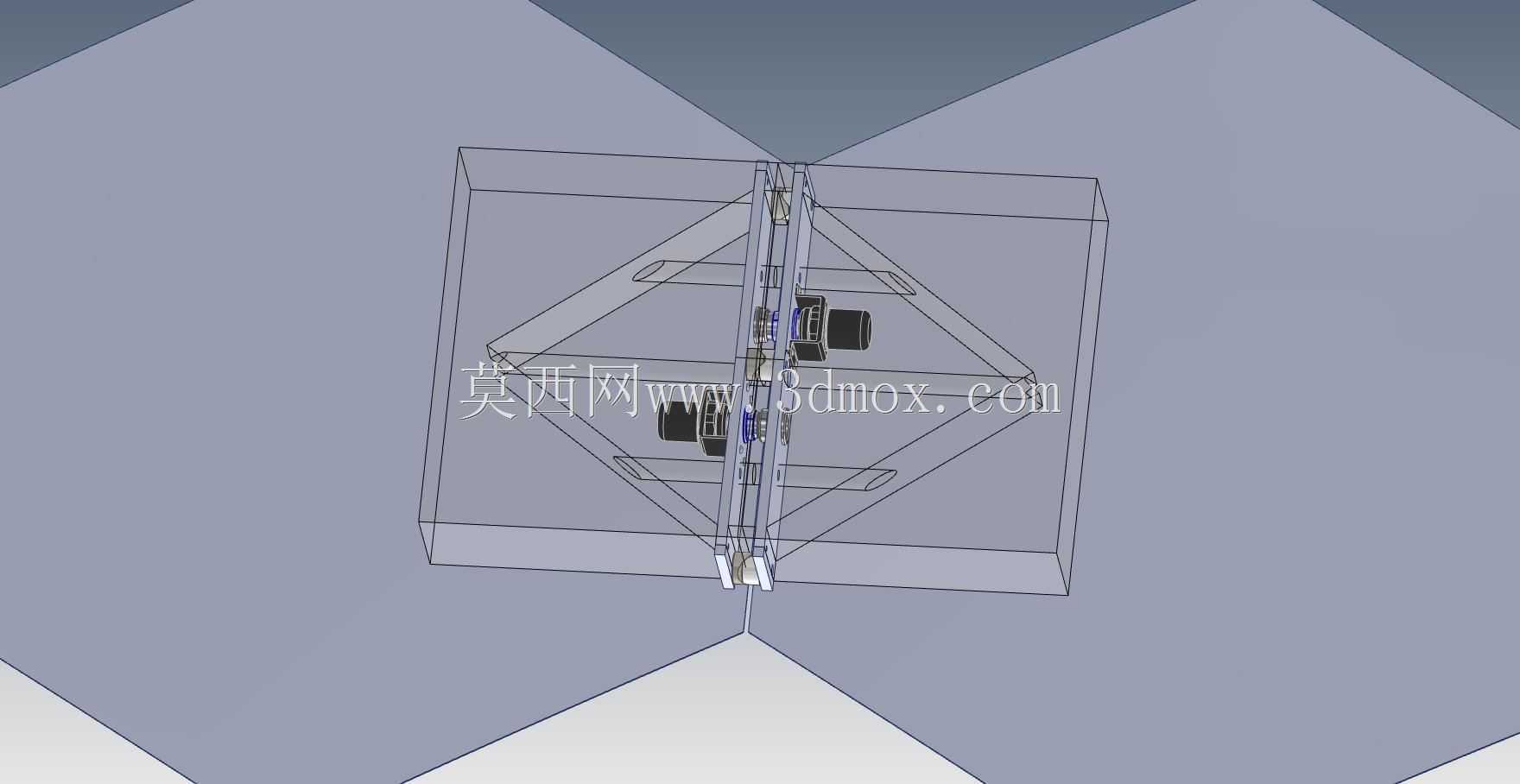

　　安装边界上，整套天线组件采用方形安装基座，基座内部预留了馈线走线空间，左右对称的菱形支撑结构为天线反射面提供稳定的支撑，中间的连接缝隙为锥体锁止结构的运动预留了足够的行程，不会出现运动干涉。结构设计充分考虑了地面安装的容错性，即使安装过程中出现一定的角度偏差，锥面的导向作用也能引导锥体顺利楔入配合位置，降低地面操作人员的装配难度，减少安装失误带来的在轨失效风险。馈线部分采用内置走线设计，避免线缆外露在太空环境中受到宇宙射线、温度交变的损伤，同时线缆的固定位置避开了锥体运动路径，不会出现动作过程中夹损线缆的问题。

　　从结构可靠性角度出发，该设计没有采用复杂的电子锁止机构，完全依靠热敏材料的热膨胀特性驱动机械结构完成锁止，没有额外的电子元件，降低了系统的故障点，提升了极端环境下的工作可靠性。锥面配合的锁止方式具备自锁特性，即使锁止完成后热敏介质温度回落，也不会出现松脱问题，连接强度可以覆盖全服役周期的振动、过载工况，不需要额外的维护操作。
