锥套配合用DIN标准内弹环结构设计

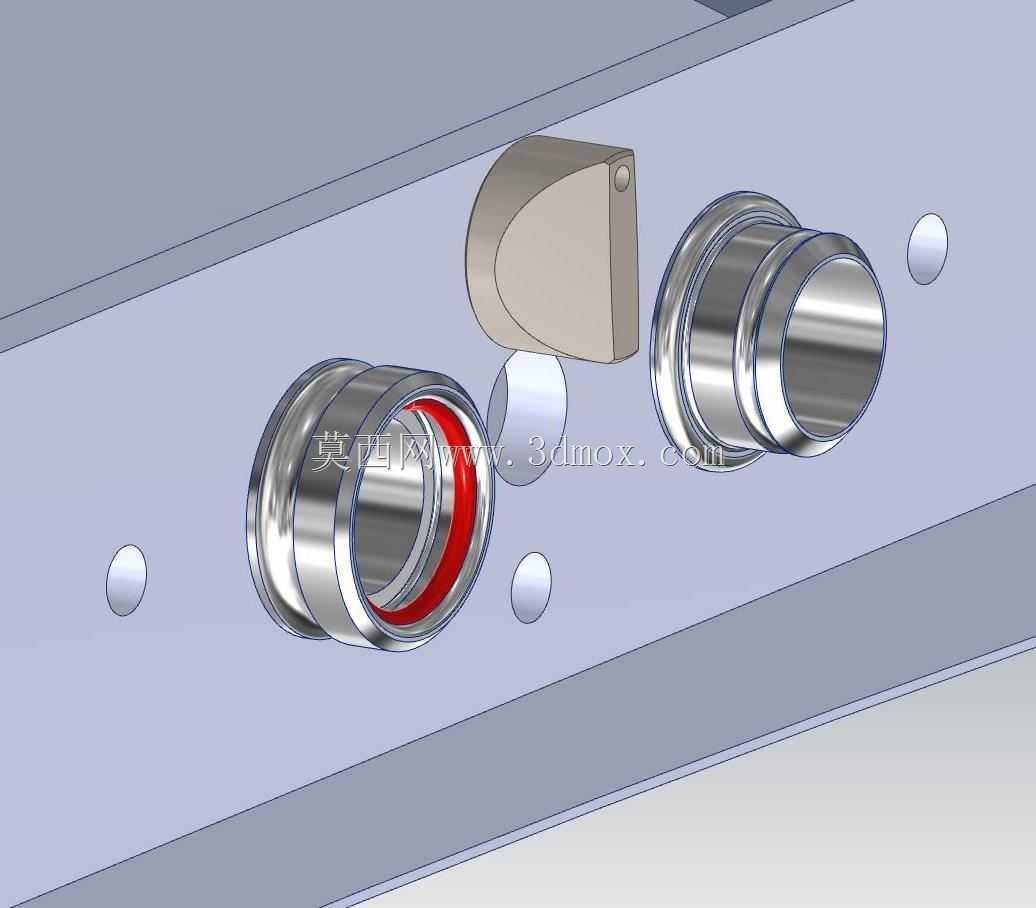

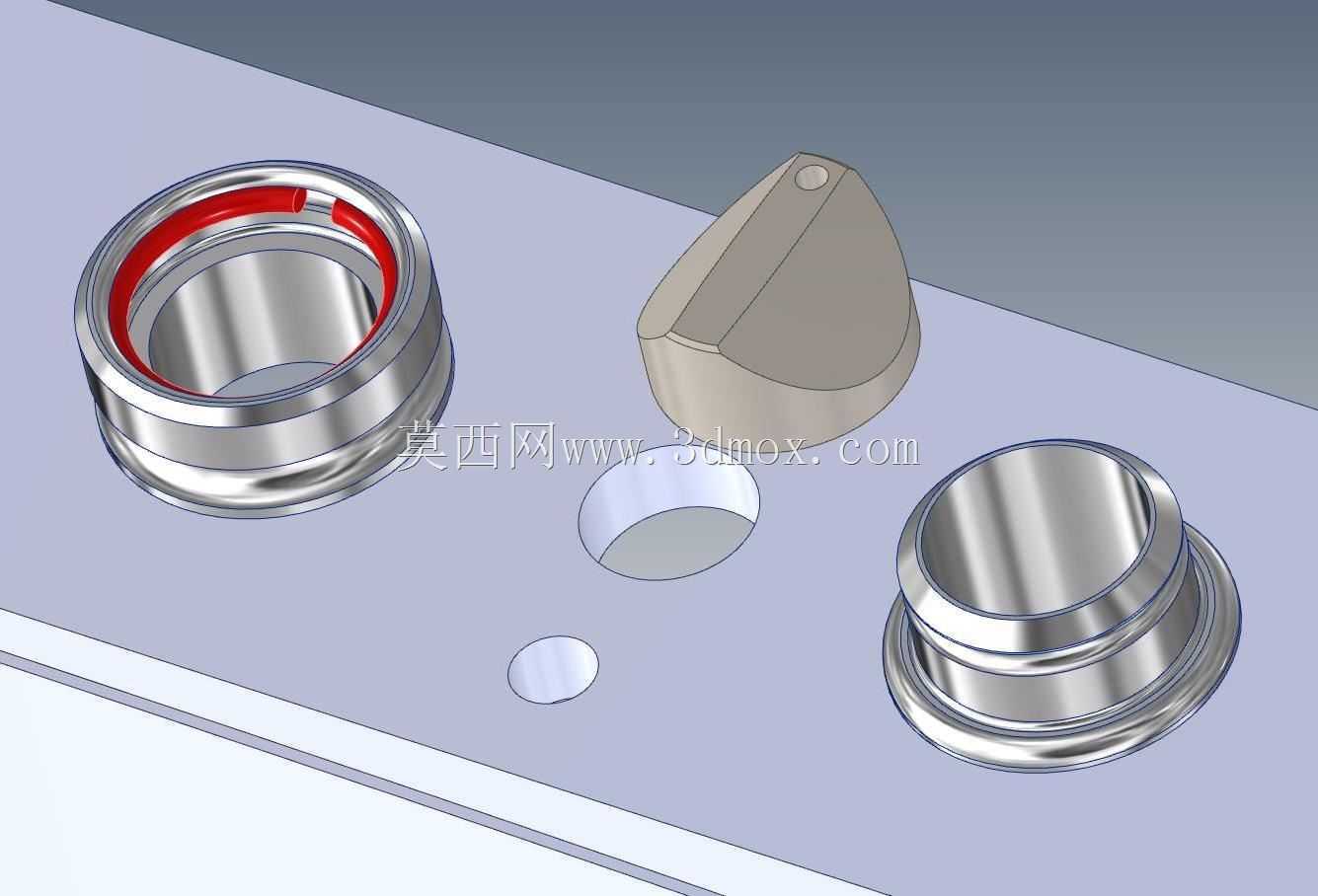

　　在快换式工装夹具、航空航天管路快接接头、小型精密传动轴系的装配场景中，经常需要实现无额外紧固件的快速插接锁紧，这类应用对连接结构的重量、重复拆装寿命、同轴度精度都有较高要求，本次设计的内弹环结构正是针对这类场景开发的无紧固件锁紧方案。该弹环采用DIN标准20*2mm规格的内弹簧环，核心作用是在锥体部件插入配合衬套的过程中，依靠弹环的弹性胀开与回弹实现轴向位置的自动锁止，不需要额外配置卡簧、销钉或者螺栓类紧固件，能大幅缩减装配工序的耗时，同时减少连接部位的零件数量。从结构设计逻辑来看，整个配合副由锥体、带环形槽的衬套、标准内弹环三个部分组成，设计阶段首先要匹配弹环的胀开行程与锥体的导入锥角，锥角选取过小会导致插入阻力过大，

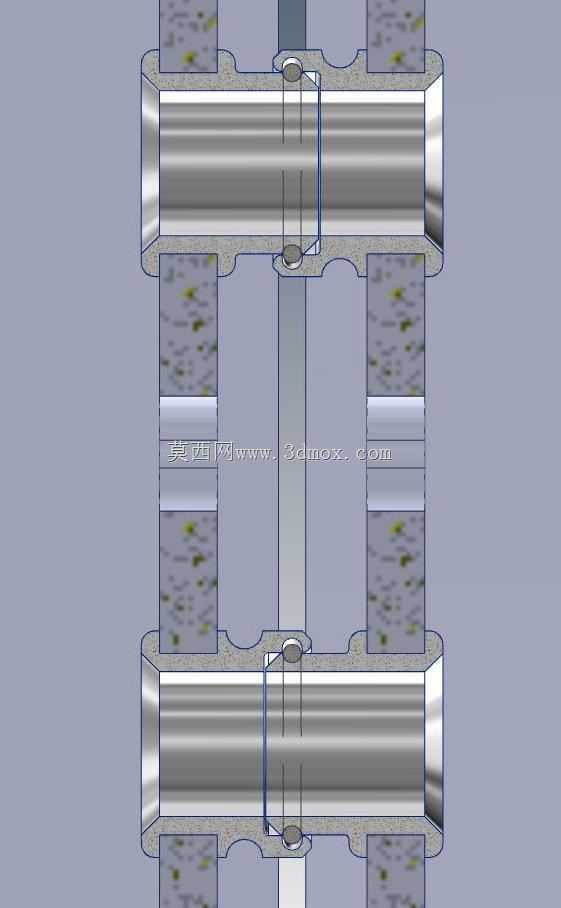

　　锥角过大则会出现锁止后脱开力不足的问题，经过反复校核导入段的接触应力，最终确定的锥面角度能保证插入过程中弹环受力均匀，不会出现局部卡滞或者弹环过度变形导致的塑性失效。衬套上加工的环形槽是整个结构的核心限位特征，设计时特意预留了足够的槽深，一方面要保证弹环完全胀开时能全部沉入槽内，让锥体可以无阻碍地插入到位，另一方面槽的侧壁要做微小的倒角处理，避免弹环回弹卡入槽内时出现锐边切割弹环的问题，延长弹环的循环使用寿命。材质选择上，锥体和衬套全部采用2024铝合金加工，这种铝合金的比强度高，切削加工性能优异，经过硬质阳极氧化处理后表面硬度能达到HV400以上，耐磨性能完全满足频繁插拔的使用需求，同时整体结构的附加重量仅为32克，

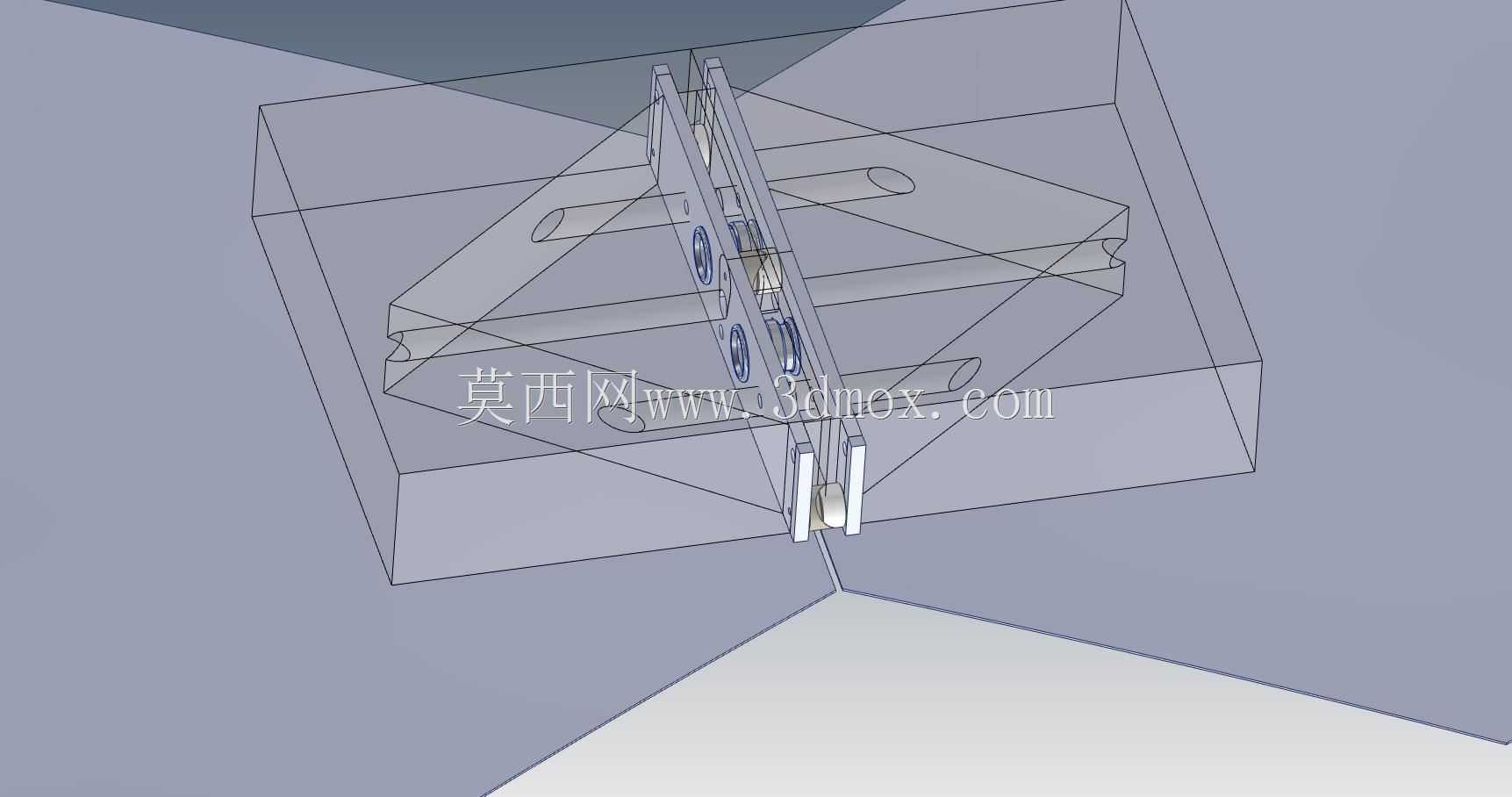

　　对于航空航天类对重量敏感的应用场景非常友好，不会给整机带来过多的重量负担。从安装边界尺寸来看，整个配合结构的外部轮廓为规则的矩形块体，安装面预留了对应的贯通安装孔，可以直接通过螺栓固定在基座或者设备壳体上，不需要额外设计复杂的转接安装座，弹环的安装槽开设在衬套的内壁靠近入口端的位置，装配时只需要用卡簧钳将弹环压缩后放入槽内即可完成预装，后续的锥体插入过程不需要额外工具，手动推压到位就能听到弹环回弹卡入锥体环槽的清脆声响，提示装配到位。在实际使用过程中，这种弹环锁紧结构能承受一定的轴向拉脱力，满足常规工况下的轴向定位需求，如果需要拆卸，只需要用专用的卡簧钳从衬套侧壁的工艺孔伸入，将弹环再次压入衬套的环形槽内，就可以顺利将锥体拔出，

　　整个拆装过程可以控制在数秒内完成，非常适合需要频繁更换工装、快速对接管路的作业场景。设计过程中还特意校核了弹环的疲劳寿命，在标准行程下反复胀开回弹的循环次数可以达到万次以上，不会出现弹力衰减或者断裂的问题，同时2024铝的衬套和锥体在装配后同轴度可以控制在0.02mm以内，对于有旋转传动需求的轴系连接场景，也能满足径向跳动的精度要求，不会因为连接间隙导致传动过程中出现振动或者异响。另外整个结构没有外露的突出零件，外部轮廓平整光滑，不会在使用过程中勾挂周边的管线或者操作人员的衣物，使用安全性更好，相比传统的销钉连接或者螺栓连接，这种弹环结构的零件数量更少，加工工序更短，批量生产时的成本控制也更有优势。
