回掠式Eppler423二面角航空机翼结构设计

　　在固定翼飞行器的气动布局设计环节，机翼作为直接决定升阻特性、飞行稳定性与操纵品质的核心部件，其翼型选型与几何参数匹配始终是结构设计与气动分析的核心工作。本次涉及的回掠式Eppler423二面角机翼，主要面向低速固定翼飞行器、小型通用航空实验机型以及航空教学验证场景使用，可直接适配常规布局上单翼、中单翼飞行器的安装需求，也可作为改装验证翼型用于现有小型飞行器的气动特性优化测试。

　　从功能特性来看，这款机翼选用Eppler423低速翼型作为基础翼型，本身具备低速下升力系数高、失速迎角范围宽、阻力特性平缓的优势，适配飞行速度在100km/h-220km/h区间的轻型飞行器使用。设计中设置30度前缘后掠角，能够有效提升飞行器跨亚音速阶段的临界马赫数，降低高速飞行时的波阻增量，同时优化大迎角飞行状态下的翼面气流分离特性，延缓失速发生；而翼面设置的二面角结构，核心作用是提升飞行器的横向静稳定性，当飞行器受侧风扰动出现滚转倾斜时，左右机翼因迎角差产生的升力差会形成天然的恢复力矩，无需频繁操纵副翼即可维持滚转方向的姿态稳定，降低飞行员的操纵负荷，这一特性对于长航时巡航、低空作业类飞行器而言尤为关键，能够大幅提升复杂气象条件下的飞行安全性。

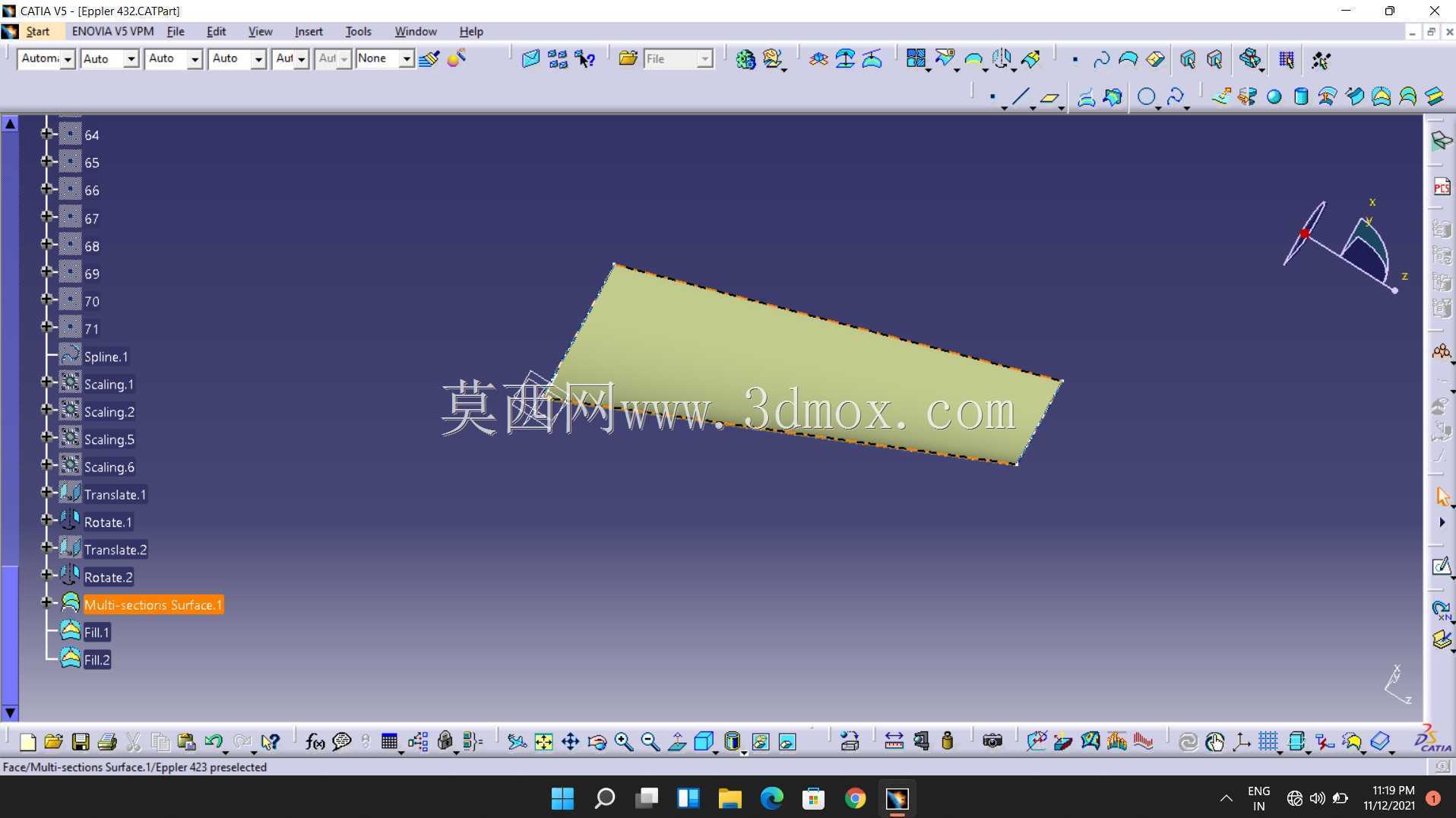

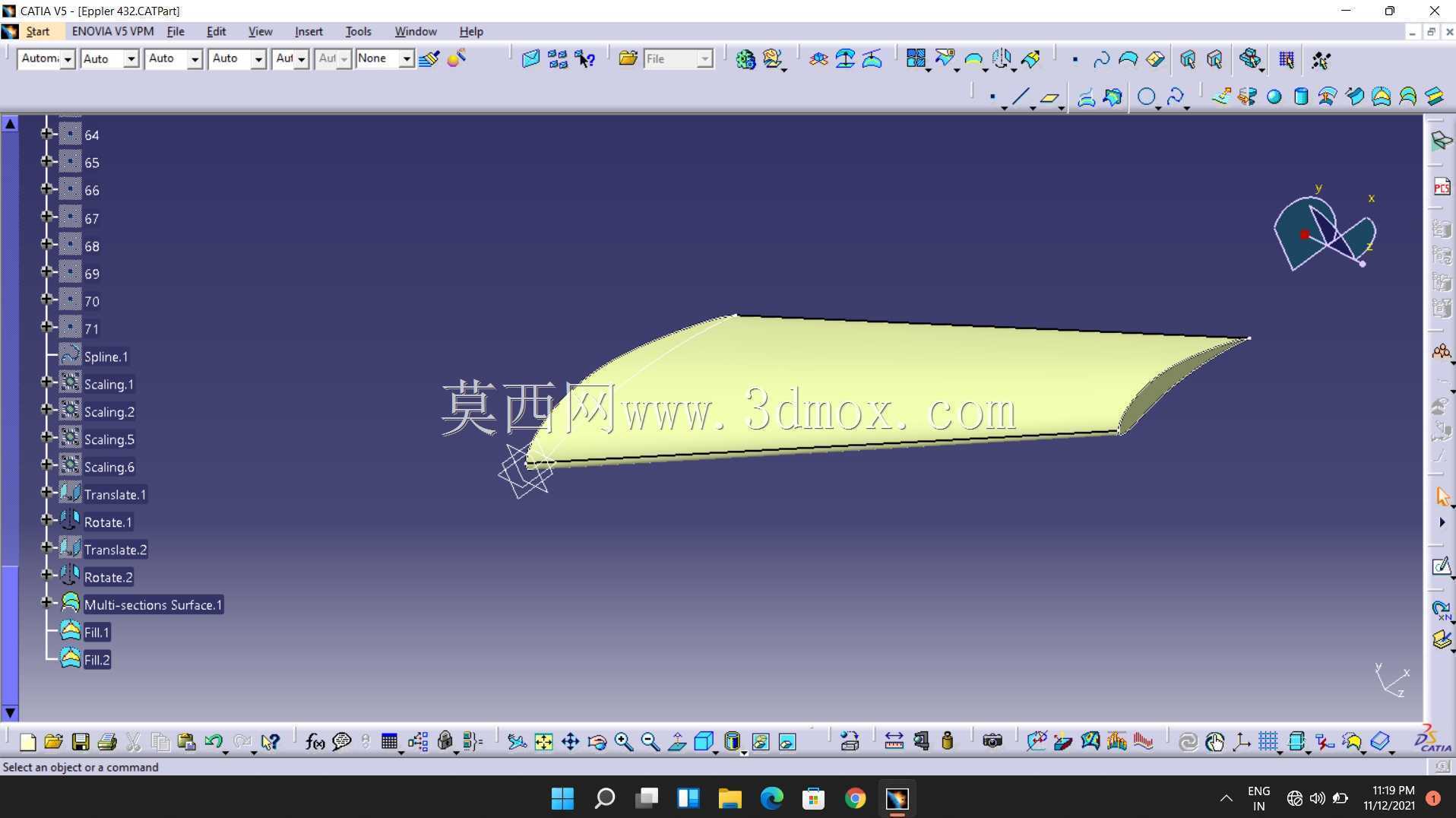

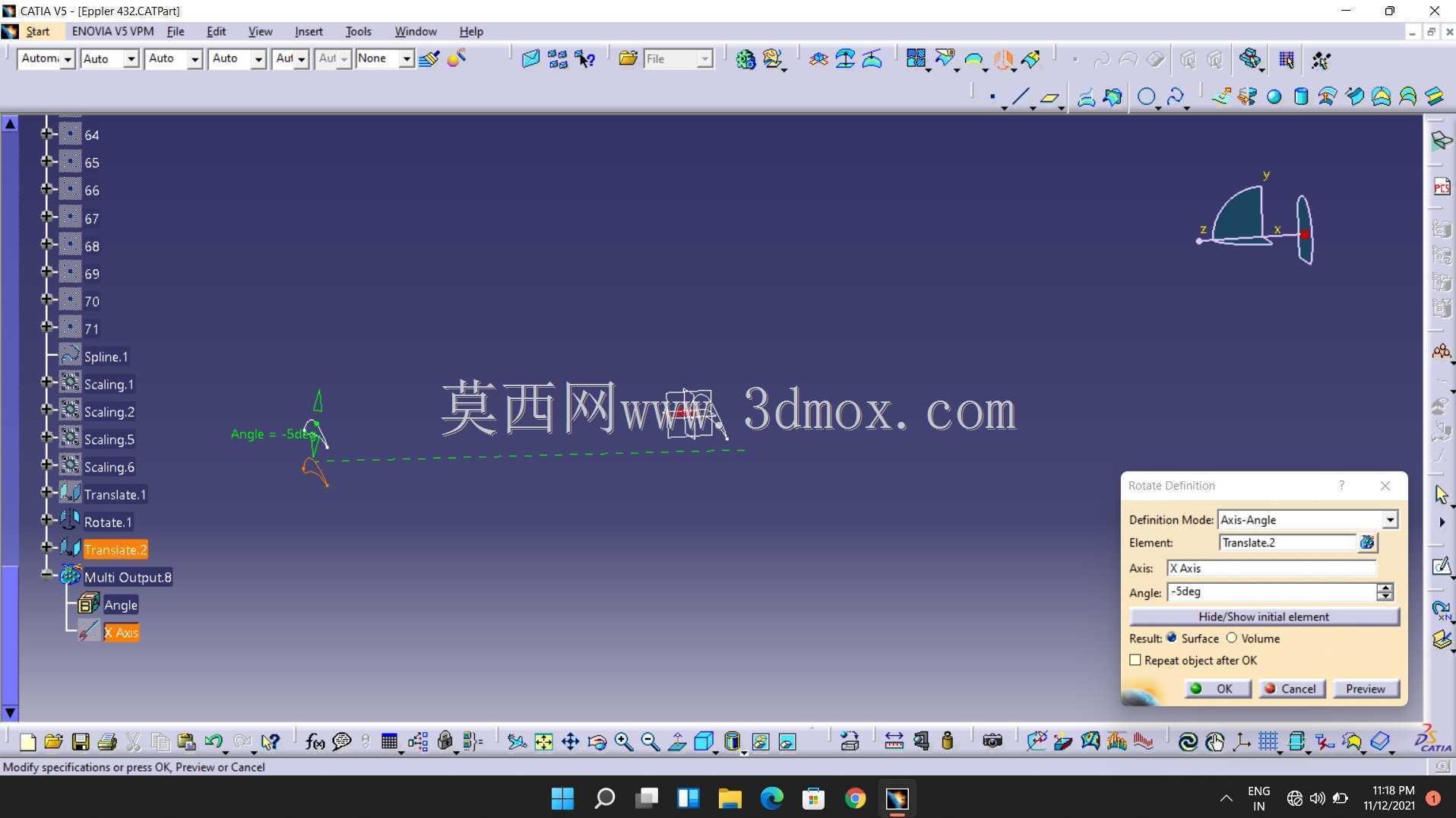

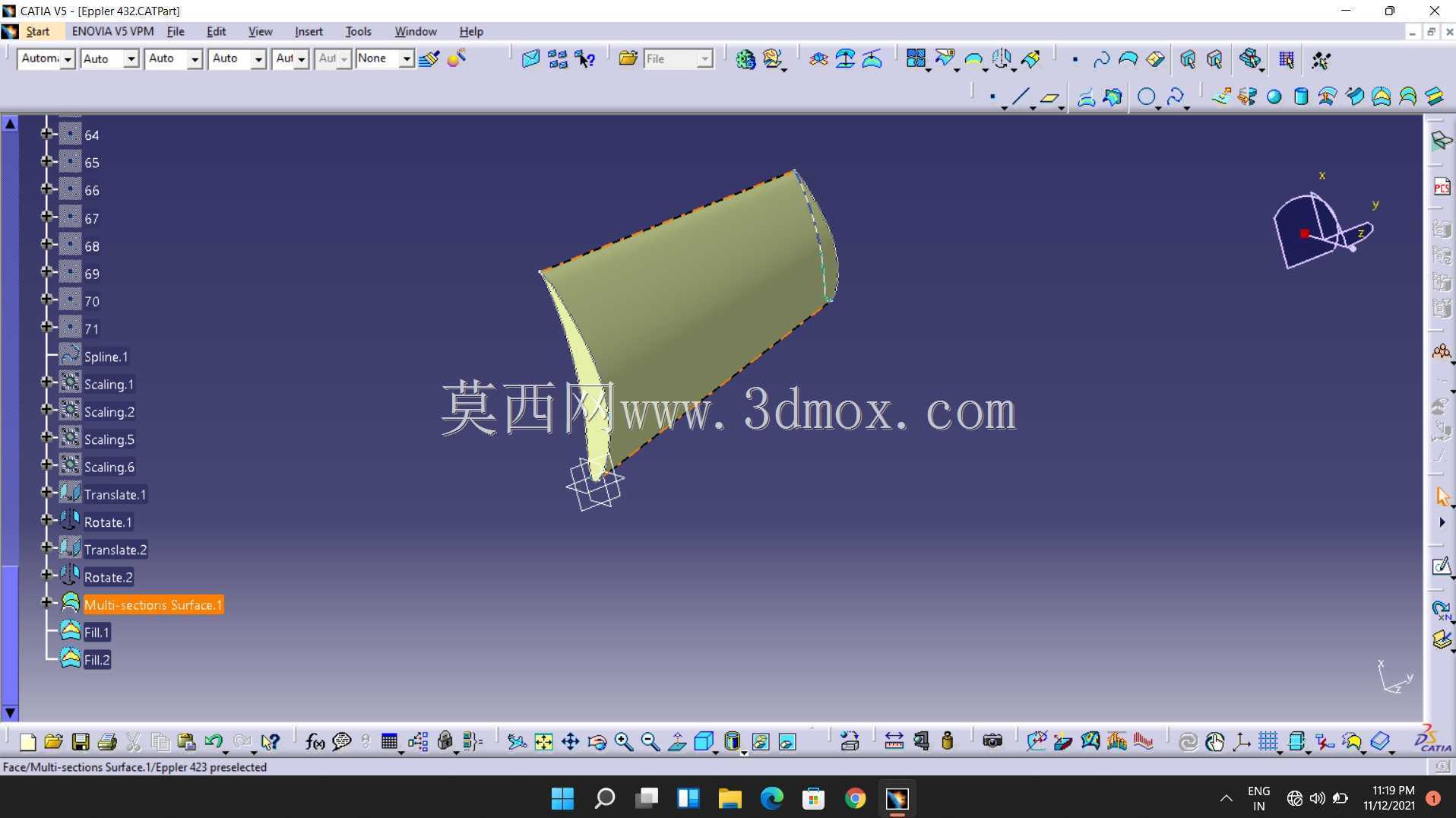

　　在具体设计思路上，整个翼面采用基于翼型坐标点的参数化建模逻辑完成，先通过翼型数据库获取Eppler423翼型的标准坐标点集，经坐标修正后导入三维建模环境，沿展向按照设定的扭转角分布、弦长渐变规律完成翼面的放样成型，过程中严格控制翼面的光滑度，避免因曲面阶次不连续导致的气流分离问题。翼根位置预留了与机身主梁连接的安装接口，接口尺寸按照通用轻型飞行器的主梁规格设计，安装边的孔位分布符合常规航空构件的连接强度要求，无需额外改装即可与标准规格的机身翼盒完成装配；翼尖位置做了切尖优化处理，能够有效降低翼尖涡流的强度，减少诱导阻力，同时控制翼展方向的整体尺寸，满足小型飞行器的地面停放、机库存放的尺寸边界要求。

　　从安装边界与尺寸适配角度来看，这款机翼的展弦比设置兼顾了巡航效率与结构强度，展长尺寸适配最大起飞重量在150kg-500kg区间的轻型飞行器，翼根弦长与机身翼盒的匹配度经过公差校核，安装时的贴合面间隙控制在航空装配要求的公差范围内，不会出现装配干涉问题。翼面内部预留了标准的翼肋、翼梁安装位置，可根据实际使用需求加装燃油存储舱、副翼操纵舵机、航电设备安装支架等结构，蒙皮厚度参数按照轻型飞行器的结构载荷要求设置，能够承受常规机动飞行时的气动载荷与结构应力，不会出现翼面变形过大影响气动效率的问题。

　　在实际工程应用中，这类翼型结构除了用于载人轻型飞机、无人固定翼飞行器的整机设计外，还可用于航空教学领域的翼型气动验证实验，通过风洞测试对比不同后掠角、不同二面角参数下的机翼气动特性，帮助设计人员与航空专业学生理解翼型参数对飞行性能的影响机制。建模过程中对翼面的曲面连续性做了严格校验，整个翼面为G2连续曲面，可直接导入气动仿真软件完成流场分析，也可直接导入CAM模块生成数控加工代码，用于木质、复合材料机翼的模具加工与实体制作，无需额外对模型进行几何修复，能够大幅缩短从设计到原型制作的周期。针对实际使用中可能遇到的翼面防冰、操纵面安装等需求，翼面的前缘位置预留了防冰装置的安装空间，后缘位置按照标准副翼尺寸预留了舵面安装缝隙与转轴孔位，设计人员可根据实际使用需求直接在现有模型基础上拓展结构，无需重新进行翼面的整体建模。
