DIY小型教学实验风洞结构设计

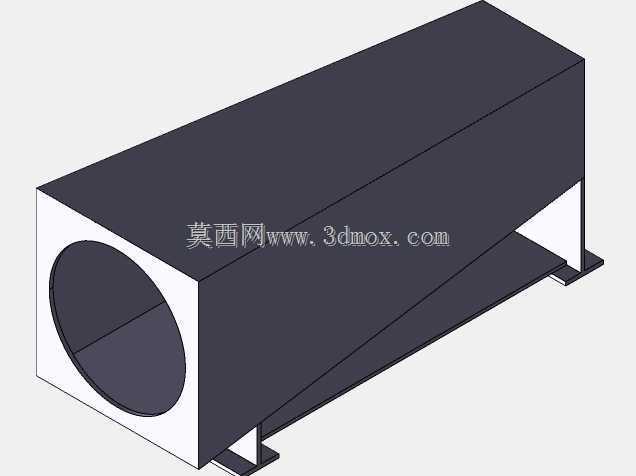

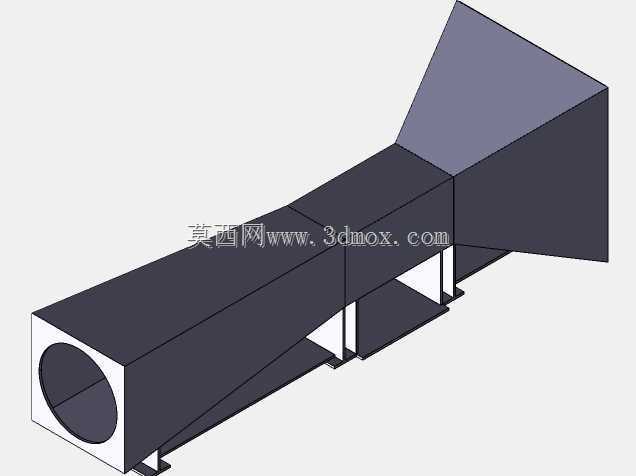

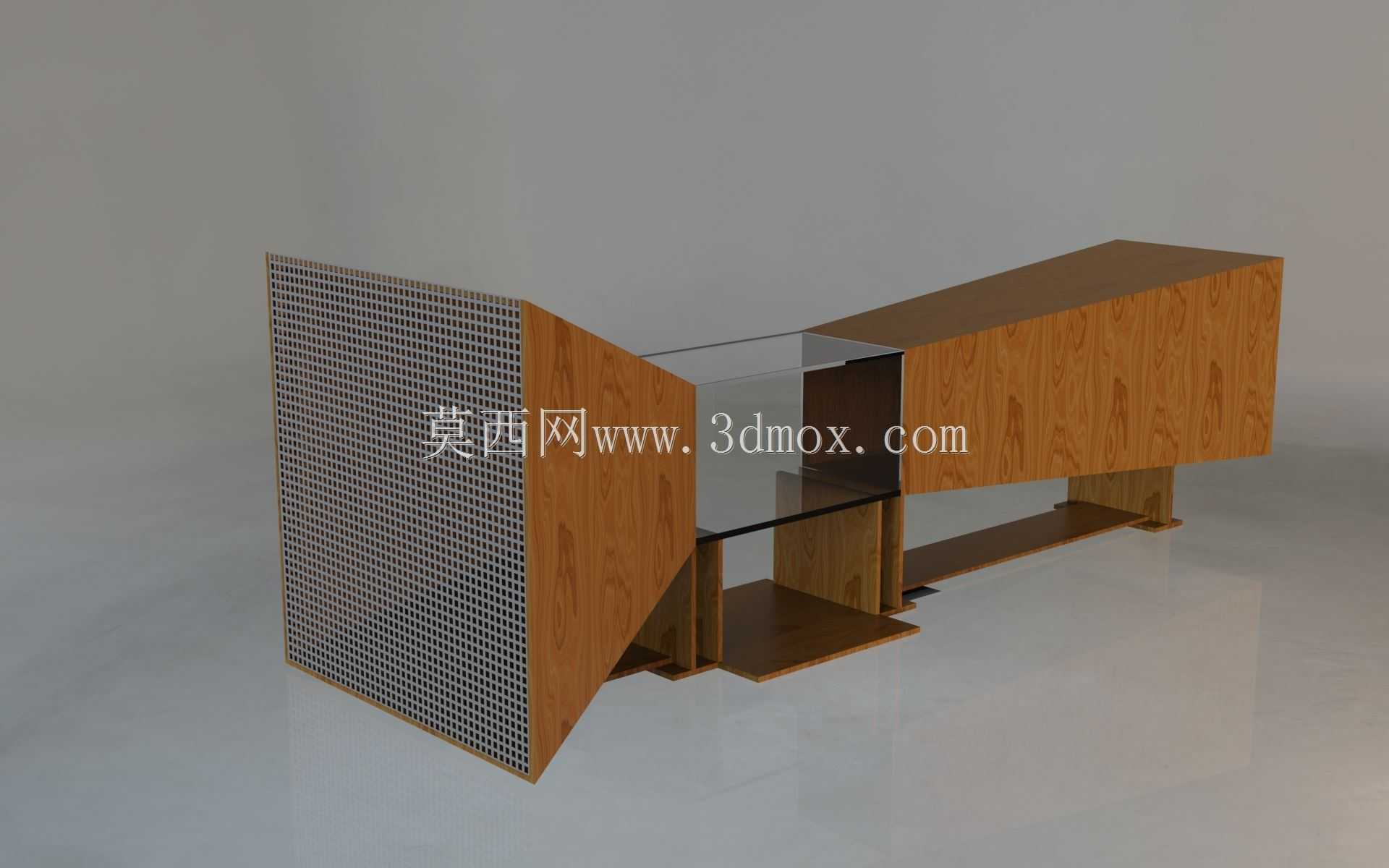

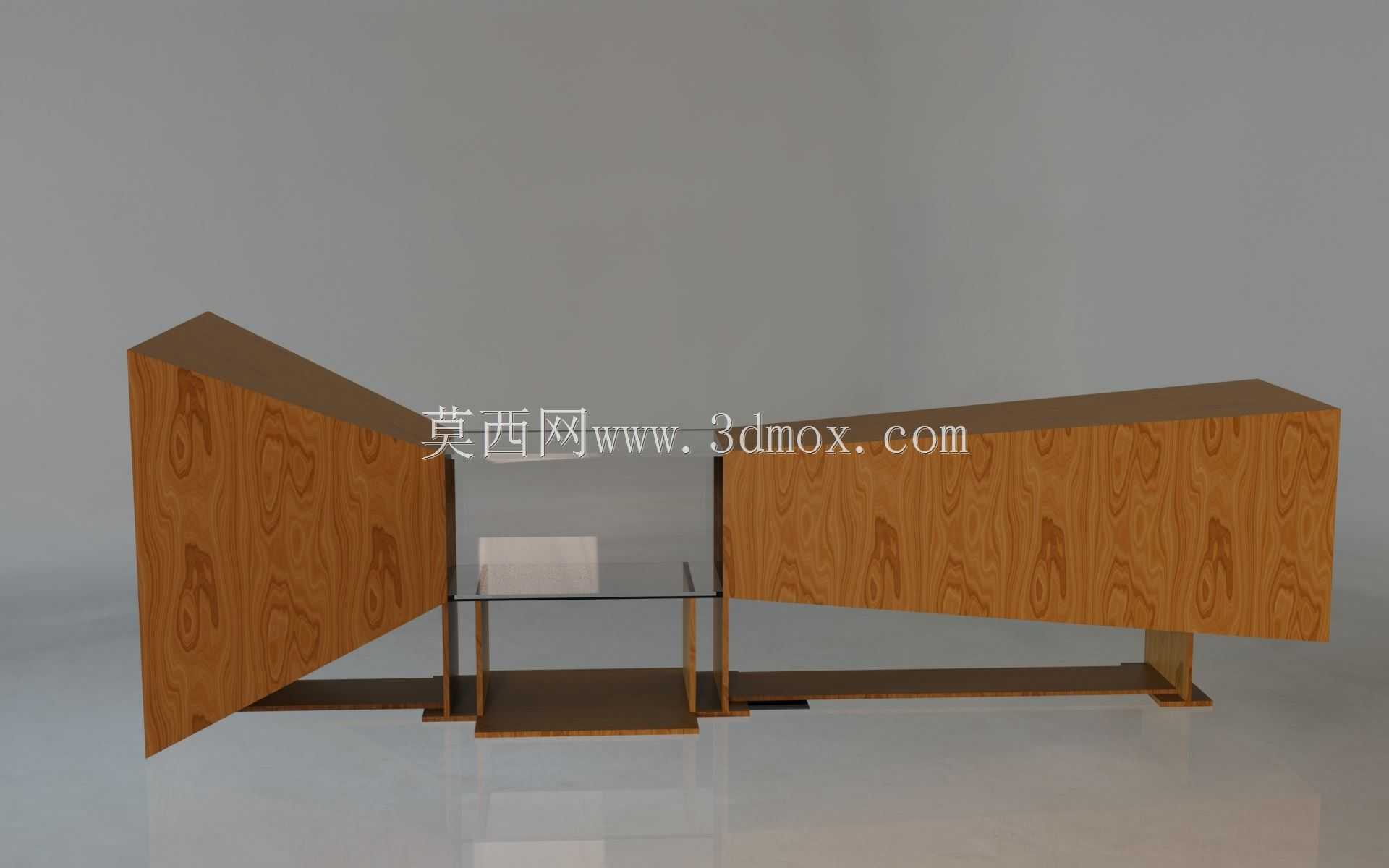

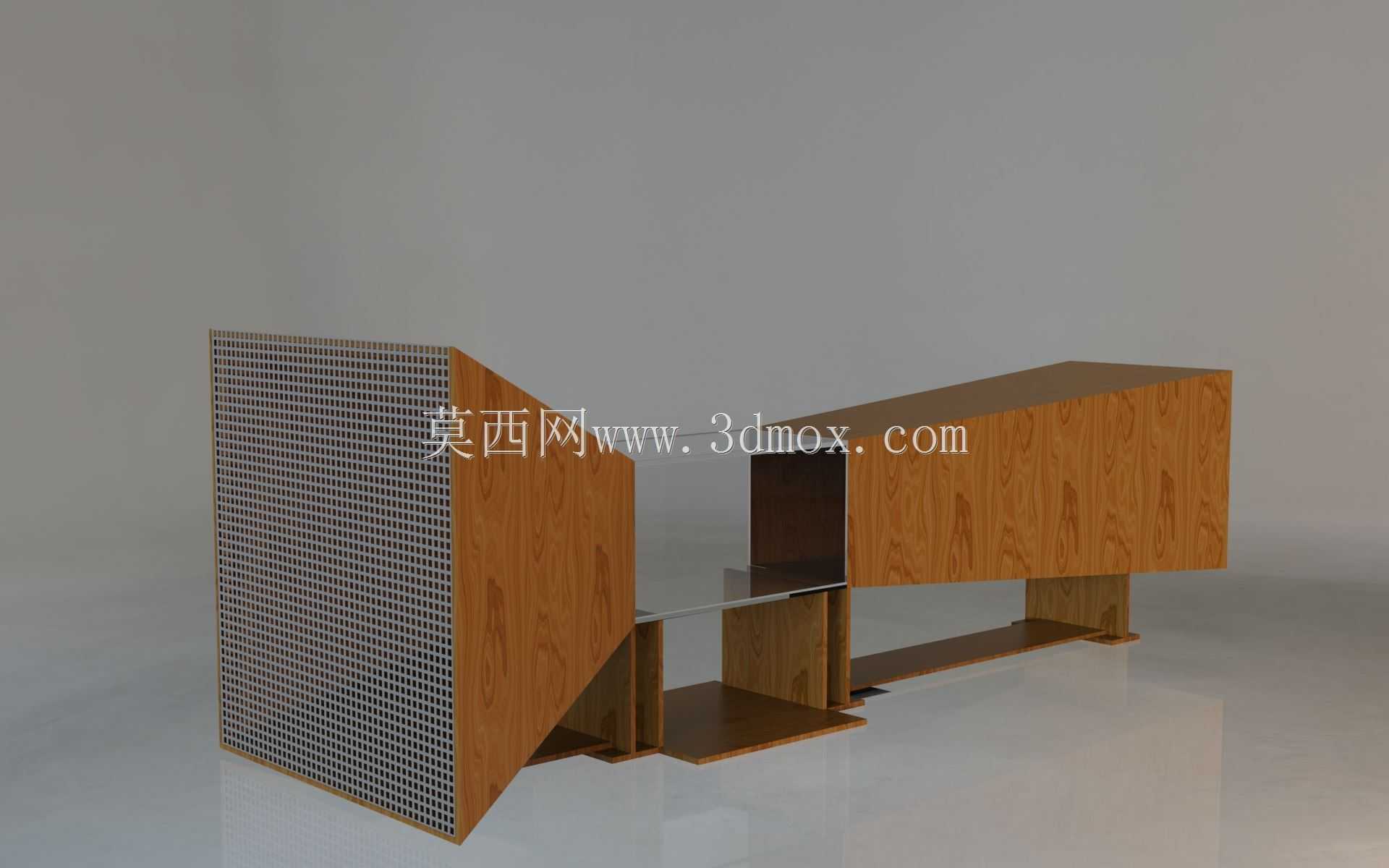

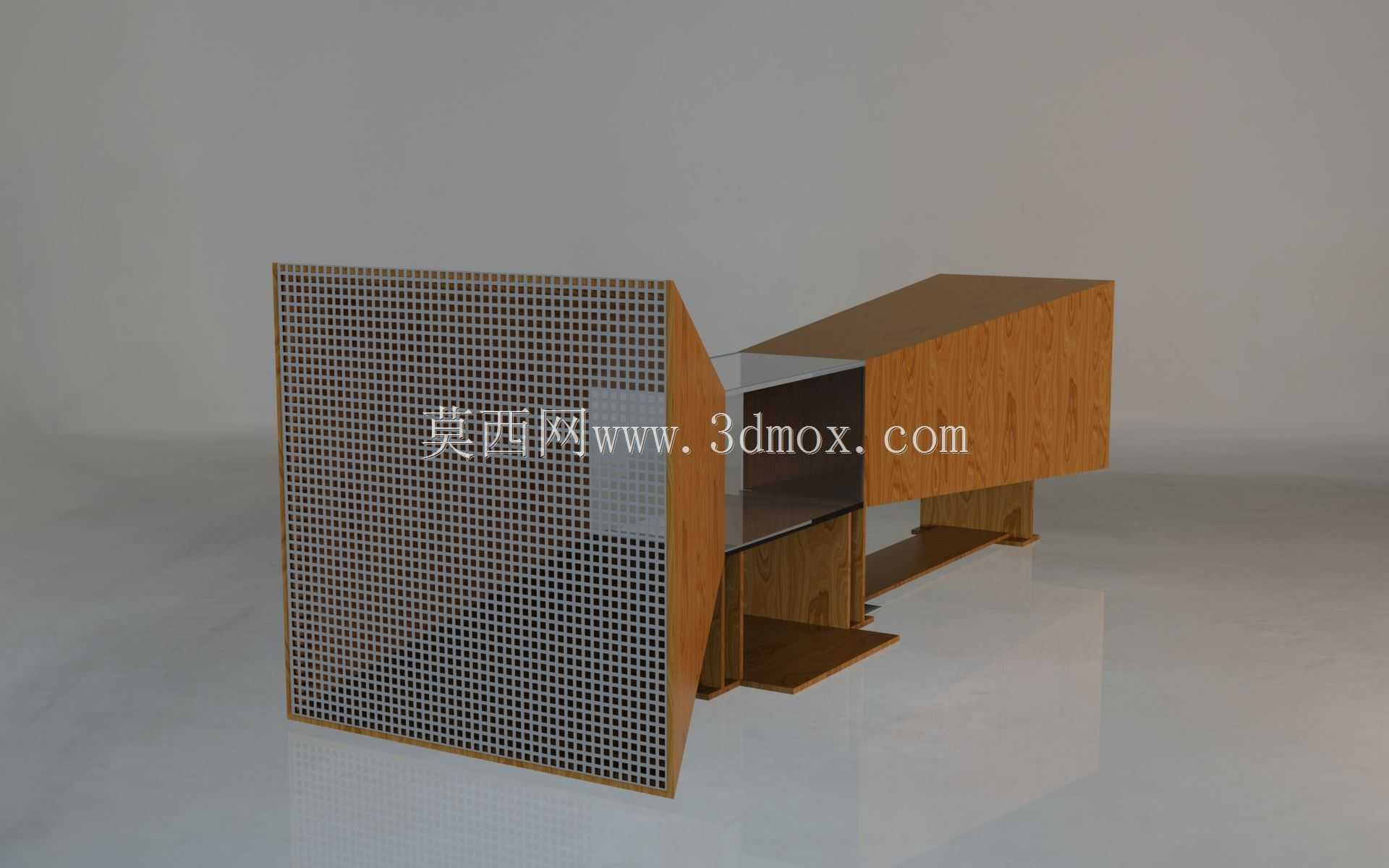

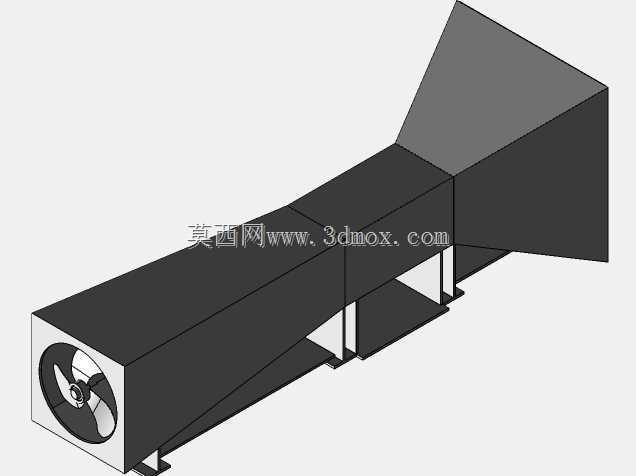

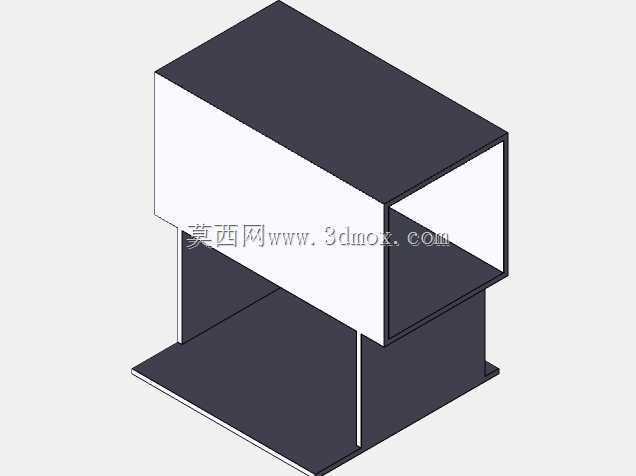

　　这套小型风洞结构主要面向高校流体力学教学、航模爱好者气动测试场景搭建，整体采用分段式模块化布局，从进风段、整流段、试验段到扩散段依次衔接，各段之间通过法兰式拼接结构固定，可根据测试需求快速拆装调整段长，适配不同尺寸的测试样件安装。进风端采用大面阵蜂窝整流网搭配多层阻尼网结构，网孔孔径沿气流方向逐级收窄，能够有效打散进气端的湍流涡团，让进入试验段的气流保持均匀稳定的层流状态，避免进气紊流对测试数据造成干扰。整流段采用渐缩式木质腔体结构，收缩比经过流体仿真校核，内壁做了圆弧过渡处理，不存在直角突变结构，能够减少气流沿程阻力损失，同时避免局部涡流产生。试验段采用透明钢化玻璃作为侧壁观察面，上下预留标准安装孔位，可直接固定小型力传感器、

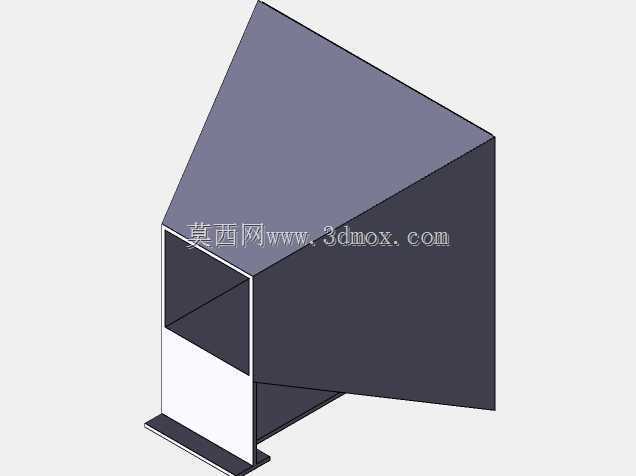

　　风速探头等测试元件，测试区域的净空尺寸经过优化，既能够满足小型航模翼型、无人机旋翼、缩比汽车模型的测试需求，又不会因为腔体过大导致风机功耗不必要提升。扩散段采用渐扩式腔体设计，扩散角控制在流体阻力最优区间，能够将试验段流出的高速气流逐步减速升压，降低出口端的动压损失，同时减少气流出口的气动噪音。整体支撑结构采用多层木质支撑板搭配立式支脚设计，支脚底部预留水平调节螺栓安装位，可在不平整的实验台面上调整整体水平度，避免腔体倾斜导致气流方向偏移。整套结构的拼接处都设计了嵌入式密封槽，安装时可填充密封胶条，减少段间漏气导致的气流损失，保证试验段的风速稳定性。在设计过程中，优先选用易加工的木质板材作为主体结构材料，降低DIY制作的加工门槛，

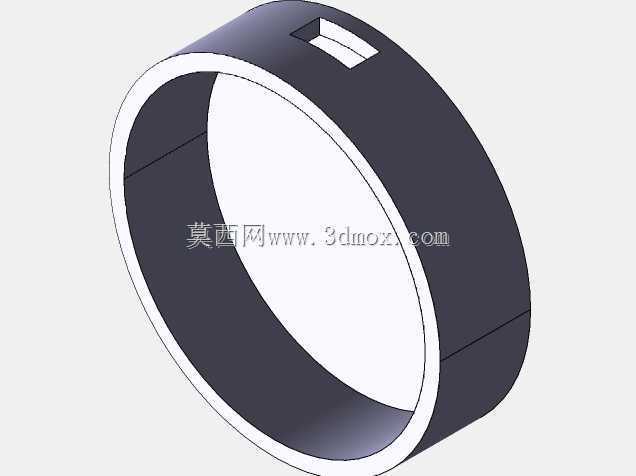

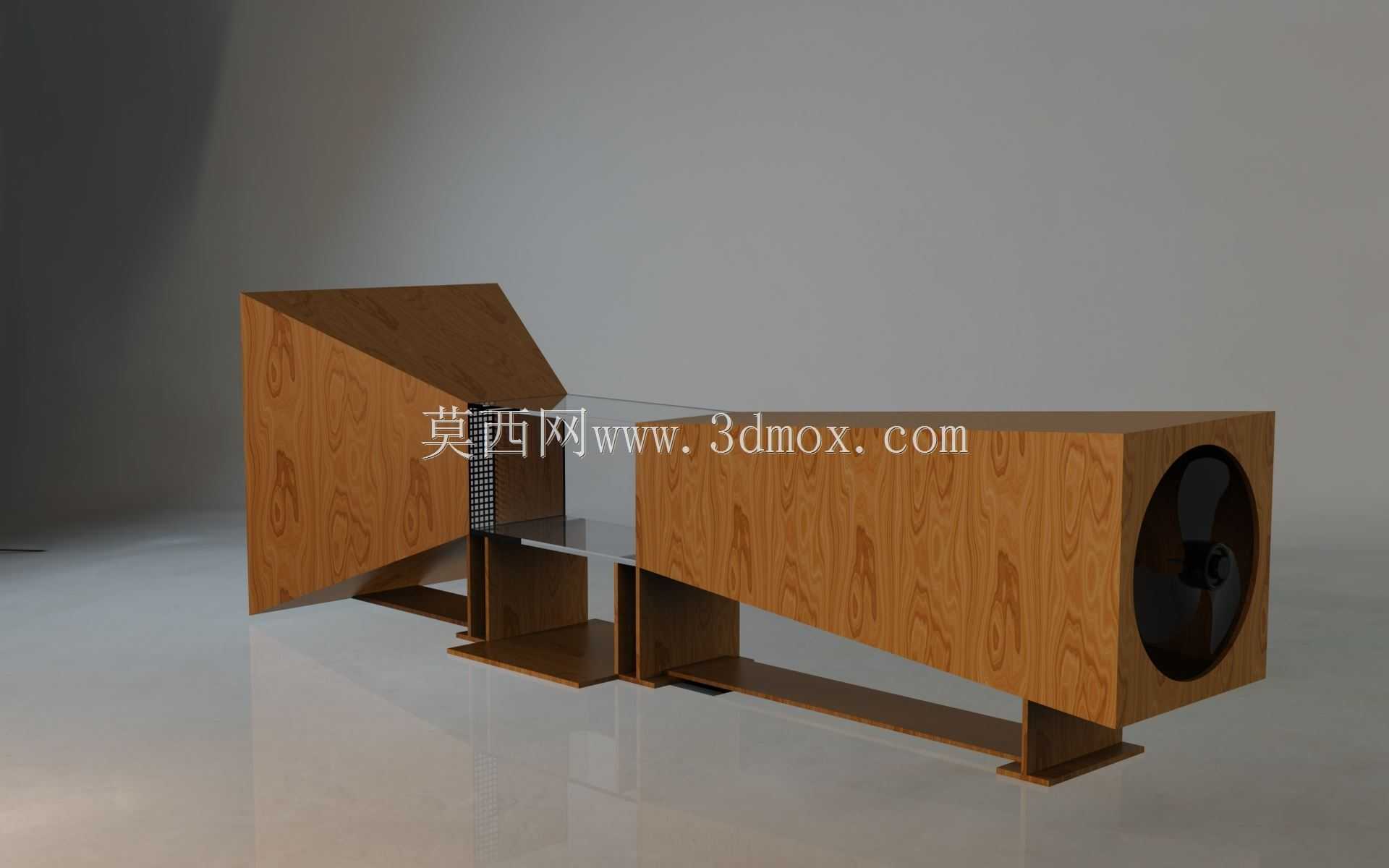

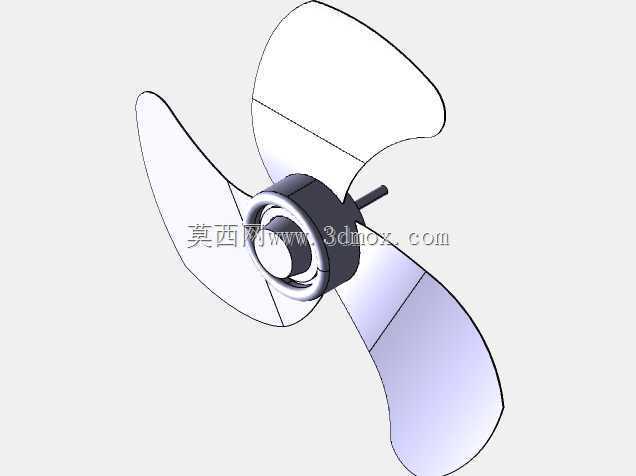

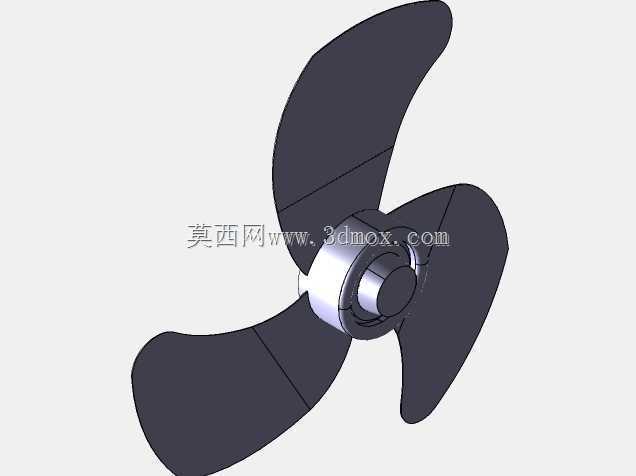

　　同时木质材料的阻尼特性能够吸收部分气流振动，减少测试过程中的结构共振问题。进风整流网采用模块化快装结构，可根据测试所需的气流湍流度要求更换不同目数的整流网，无需拆解整个风洞腔体。试验段的玻璃观察面采用嵌入式卡槽固定，可快速拆卸更换，方便放置大尺寸测试样件，也便于清理试验段内部的杂物。整套结构的安装边界预留了风机对接法兰，可直接匹配对应功率的轴流风机，不需要额外制作转接结构，整体重心落在支撑结构的中心区域，满负荷运行时不会出现倾覆风险，支脚的受力点经过载荷校核，能够承受各段腔体加上测试设备的总重量，长期使用不会出现结构变形。
