不锈钢D型绑扎固定环结构设计

　　在货运物流、车载装备固定、特种柜体附件安装、电力设备外围绑扎等场景中，这类D型不锈钢绑扎固定环是十分常用的受力连接件，区别于普通焊接吊环，它采用分体式冲压折弯底座配合弯制D型环的结构，不需要在安装基体上做焊接作业，仅通过两个螺栓穿过底座的安装孔即可完成固定，安装门槛低，适配多种厚度的板材安装面。

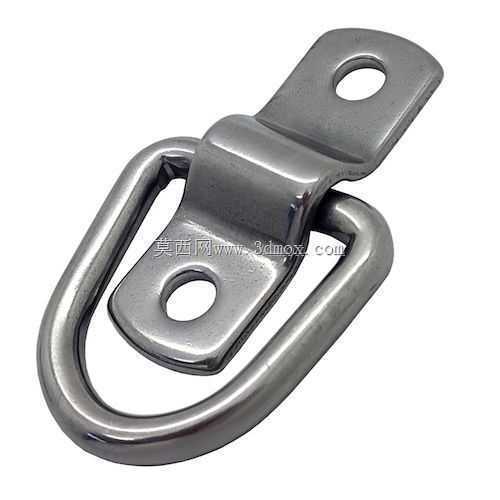

　　从实际使用的受力逻辑来看，底座采用3mm左右厚度的不锈钢板材冲压成型，中部做了凸起的压型结构，这个压型一方面给D型环的转动留出了足够的间隙，让D型环可以在一定角度范围内自由摆动，避免绑带或者挂钩拉扯时出现别劲的情况，另一方面压型形成的加强筋结构大幅提升了底座的抗弯强度，当D型环受到斜向拉力时，应力不会集中在安装孔的边缘，而是顺着压型的弧度分散到整个底座板面，减少长期受载下的底座变形概率。底座两端的安装孔做了沉孔处理？不对，看实物是平孔，孔位的中心距是固定的，适配M6的螺栓安装，两个安装孔分别位于压型结构的两侧，安装后螺栓的预紧力可以均匀压合在安装基体表面，不会因为单侧受力出现底座翘边的问题。

　　D型环部分采用圆钢弯制成型，对接处做了无缝焊接打磨，表面和底座一样做了抛光处理，既提升了耐腐蚀性能，也避免了毛刺割伤绑带的问题。D型环的内圈净空尺寸适配宽度25mm以内的织带、或者直径8mm以内的钢丝绳、挂钩使用，不会出现绑带卡滞或者挂钩穿不过去的情况。和普通的圆形吊环相比，D型的直边部分在贴合底座压型面时接触面积更大，受拉时的应力分布更均匀，不会出现圆环绕轴线转动导致的受力点偏移问题。

　　设计这类固定件的时候，首先要考虑的是安装边界：底座的总长度控制在60mm左右，总宽度在35mm上下，安装后底座高出安装面的高度不超过15mm，不会因为突出过多影响周边其他部件的布置，在紧凑的设备舱、车厢侧壁安装时也不会出现干涉。其次是受力冗余设计，不锈钢材质本身的抗拉强度足够应对常规的绑扎载荷，正常工况下单点额定载荷可以达到200kg以上，满足大部分民用、工业场景的绑扎固定需求，即使在户外潮湿环境下使用，不锈钢的抗锈蚀能力也远优于镀锌碳钢件，不需要定期做防锈维护。

　　很多人在选型这类固定环的时候容易忽略底座的折弯圆角，这个位置如果圆角过小，长期受交变载荷的时候容易出现应力集中断裂，这个模型里的底座折弯处做了R3左右的圆角过渡，和D型环接触的压型边缘也做了倒钝处理，不会在D型环反复摆动的时候磨伤环体，延长了整体的使用寿命。另外在安装的时候需要注意，安装基体的厚度不能低于2mm，如果是安装在薄钣金上，需要在背面加装加强垫片，避免螺栓预紧的时候把钣金拉变形，导致固定环松动。

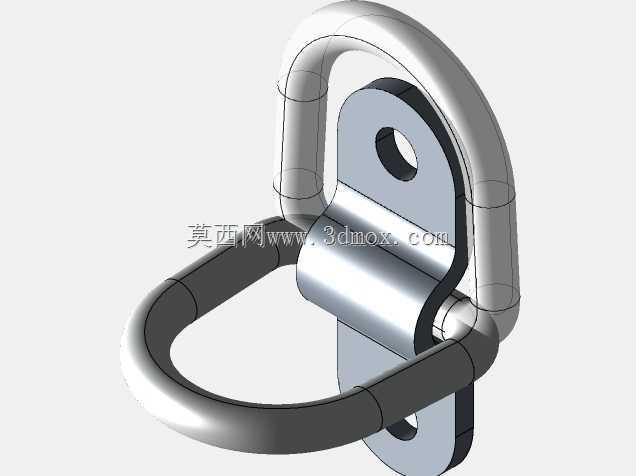

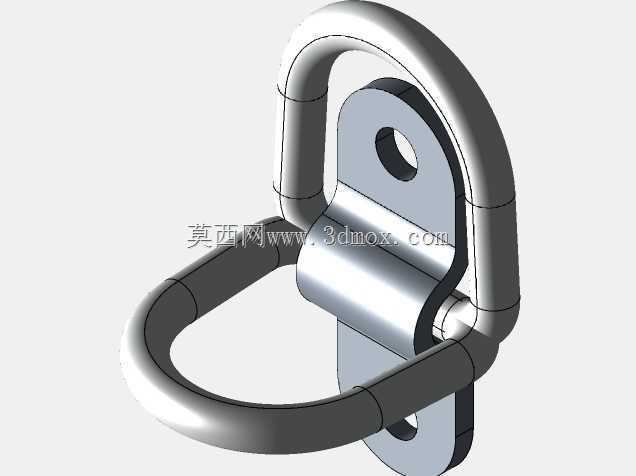

　　从三维建模的角度来看，这个零件的建模难点在于底座的压型回弹补偿，实际冲压生产的时候，不锈钢板材折弯后会有一定的回弹量，建模的时候需要把折弯角度做小1-2度，保证冲压成型后底座的压型间隙刚好能容纳D型环，既不会间隙过大导致D型环晃动异响，也不会间隙过小导致D型环卡滞无法转动。D型环的弯制部分也要做圆度修正，避免对接焊接的时候出现错位，影响整体的外观和受力性能。

　　这类固定环除了用于货物绑扎，还可以用在户外箱体的箱盖固定、安全绳挂点、线束固定等场景，只要是需要提供一个可靠的牵拉固定点的位置，都可以选用这类结构，相比焊接式的挂点，它的可拆卸特性也方便后期维护更换，如果某个固定环出现损坏，只需要拆下两个螺栓就可以更换新的配件，不需要破坏安装基体的结构。
