流线型壳体线框曲面结构设计方案

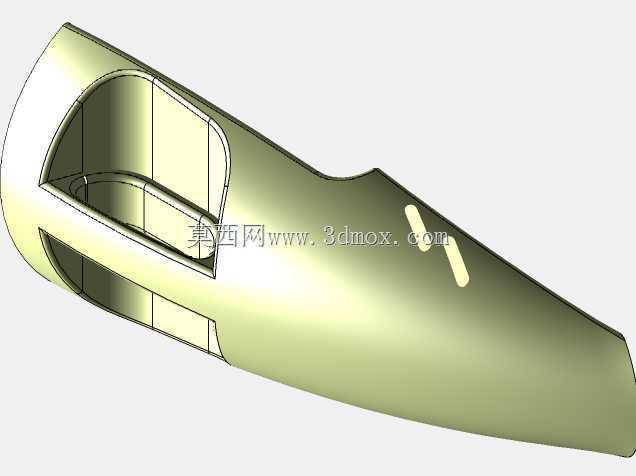

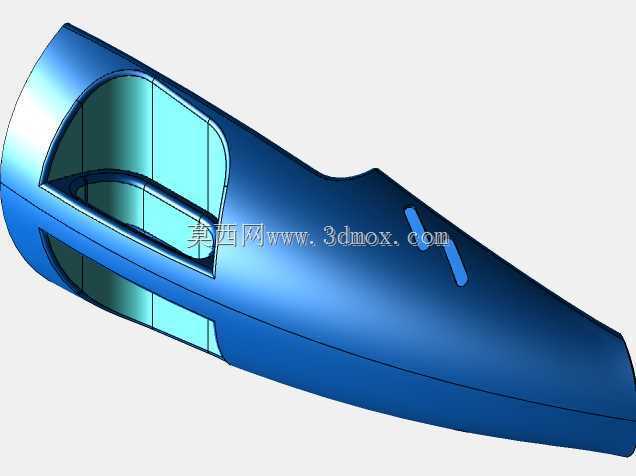

　　这类流线型曲面壳体结构，常应用在手持操作设备、小型载人载具覆盖件、工业检测设备外护壳等场景中，核心作用是在满足内部元器件安装容纳需求的前提下，兼顾外部流体力学表现与握持/贴合的人机工程要求，同时为内部结构提供足够的防护支撑，隔绝外部粉尘、磕碰对内部精密组件的损伤。从结构设计逻辑来看，整个壳体采用一体化曲面成型思路，没有突兀的棱角转折，所有曲面过渡均采用G2连续曲率处理，避免应力集中的同时，也能降低外部流体经过表面时的紊流产生，在高速移动类应用场景下，这种曲面设计能有效降低风阻带来的能耗提升，也能减少气流摩擦产生的噪音。

　　设计初期先通过线框搭建整体轮廓的控制骨架，先确定壳体的整体长度方向基准，沿着轴向划分七个关键控制截面，每个截面的轮廓控制点都对应内部组件的安装边界：靠近大端的截面预留了内部显示模块、操作按键的安装空间，截面内轮廓尺寸比待安装组件的最大外轮廓单边预留1.2mm的安装间隙，同时在曲面内侧预留0.8mm的筋位安装槽，用于后续固定内部PCB板与电池组件；中段的收腰曲面完全贴合人手握持的弧度，曲面的曲率半径控制在32mm-45mm区间，匹配成年人手掌握持时的自然贴合角度，避免长时间握持产生的硌手感；小端的收窄结构则对应外接管线、连接接头的安装位置，曲面末端做了1.5mm的加厚翻边，用于和端盖组件做卡扣配合，省去额外的紧固件安装空间。

　　整个壳体的壁厚采用渐变设计，大端位置因为要承接内部组件的重量，同时承受日常放置时的磕碰冲击，壁厚设置为2.2mm，沿着轴向向小端过渡时，壁厚逐步收薄到1.6mm，既保证整体结构强度，也能尽可能降低壳体整体重量。曲面的分模线设置在壳体侧面的曲率平缓位置，沿着轴向做0.5°的拔模斜度，方便后续注塑或者复合材料铺层成型时的脱模操作，不会在外观面留下明显的分模痕迹。壳体上预留的两个长条形凹陷结构，是功能按键的安装位，凹陷深度控制在1.2mm，刚好让按键表面和壳体外曲面保持齐平，不会因为按键突出造成勾挂，也能避免误触。

　　在安装边界的处理上，壳体内部的所有安装柱位置都对应线框骨架的控制点，安装柱的高度比对应位置的壳体内壁高度低0.3mm，保证安装后内部组件不会和壳体内壁产生硬接触，预留的间隙可以填充缓冲泡棉，抵消设备跌落时的冲击。曲面的开口位置都做了卷边处理，开口边缘的圆角半径设置为1mm，既避免边缘锐边划伤操作人员，也能提升开口位置的结构强度，避免受力时出现开裂。整个线框骨架搭建完成后，通过曲面放样、边界混合完成整体曲面的构建，再通过曲面加厚、实体剪切完成最终的结构细节，所有曲面的斑马纹检测都达到曲率连续要求，不会出现曲面褶皱、转折突兀的问题，后续不管是做3D打印手板验证，还是开模量产，都能直接基于这个模型做后续的工艺调整，不需要再做大幅的曲面重构。在实际选型适配时，这类曲面壳体可以根据应用场景的不同选择ABS、PC或者碳纤维复合材料做成型，不同材料的收缩率差异可以在模型基础上直接调整缩放比例，不需要重新构建曲面结构，大幅缩短后续的产品开发周期。
