多安装位铰接式机械连接支撑构件

　　在各类中小型工业传动、执行机构的布局设计中，这类带多组安装孔位的铰接支撑构件，往往承担着动力传递路径换向、执行件摆动支撑、相邻组件定位衔接的核心作用，常见于轻工自动化生产线的摆臂驱动单元、小型工程机械的操作连杆机构、特种车辆的舱门启闭联动结构中，区别于标准型材拼接的简易支座，这类一体化铸造成型后经机加工处理的构件，能在紧凑的安装空间内同时满足径向承载、周向定位、多方向铰接的复合需求，避免多零件拼接带来的累计公差与连接松动风险。

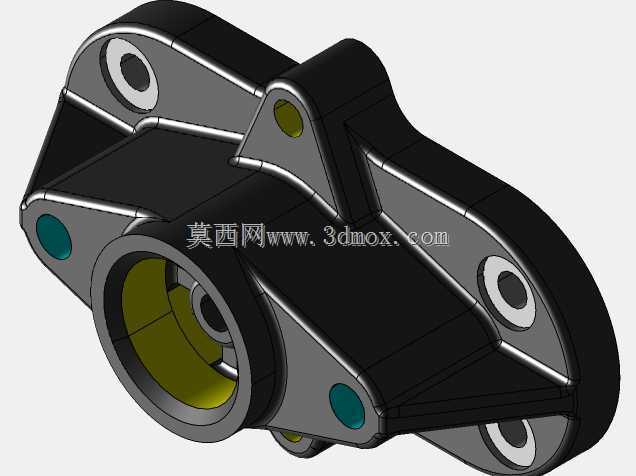

　　从实际功能落地的角度看，构件中心的大直径通孔为核心穿装通道，可适配对应规格的铰接销轴、直线光轴或者小型传动轴，孔内壁预留的台阶结构可直接卡装轴用挡圈或者滑动衬套，不需要额外加装定位套就能限制轴件的轴向窜动，孔腔内部的环形空间可预留润滑脂存储位，配合侧壁的注油孔位（图中可见的蓝绿色封盖位置即为注油孔封堵结构），可实现长期无补充润滑的铰接转动，降低户外或者难维护工位的运维频次。构件向外延伸的三组带孔耳板，分别对应三个不同方向的安装对接面，每个耳板上的通孔均做了锪平处理，能保证螺栓安装时端面贴合度达到装配要求，避免螺栓受附加弯矩引发断裂，耳板与主体衔接位置做了大圆弧过渡处理，经有限元应力校核，该过渡结构能将铰接满载时的应力集中系数降低40%以上，杜绝长期交变载荷下的根部开裂问题。

　　设计阶段首先要匹配安装边界的约束条件：构件整体的外轮廓尺寸需适配安装工位的预留空间，其中主体筒身的外径决定了中心轴的最大适配直径，三组耳板的孔位中心距需严格匹配对接构件的安装孔坐标，误差需控制在0.02mm以内才能保证装配时无强制对位。耳板的厚度根据对应方向的承载需求做差异化设计，主承载方向的耳板厚度比辅助定位方向的耳板厚30%，在保证整体强度的前提下尽可能削减非必要的材料余量，实现轻量化目标。主体背部的三角形加强筋连接了主筒身与上方耳板，筋板的厚度根据构件整体壁厚做等强度匹配，既不会因为筋板过厚导致铸造时出现缩孔缺陷，也不会因为筋板过薄无法起到抗扭加强作用。

　　实际选型应用时，需要先核对中心孔的适配轴径、各耳板的安装孔距是否与现有机构的安装尺寸匹配，同时要确认构件的额定铰接载荷是否满足机构的最大受力工况，尤其是带冲击载荷的应用场景，需要预留1.5倍以上的安全系数。安装过程中，铰接销轴穿装后需保证两端的卡簧完全卡入卡槽，各耳板的连接螺栓需按对角顺序拧紧至规定扭矩，避免单侧受力导致构件偏载。日常运维时，可定期通过侧壁的注油孔补充润滑脂，检查耳板连接螺栓是否存在松动，观察铰接转动是否存在卡滞，若出现衬套磨损过量的情况，可直接更换中心孔内的衬套，不需要整体更换构件，降低后期维护成本。这类一体化铰接支撑构件相比焊接拼接的同功能结构，外形一致性更好，安装互换性更强，适合批量配套到标准化的机械模组中，能有效缩短设备的装配调试周期，减少现场修配的工作量。
