S1223翼型45英寸翼展机翼结构设计

　　在固定翼低速飞行器的结构设计环节中，机翼作为直接决定升力特性、飞行稳定性的核心构件，其翼型选型与尺寸匹配始终是方案落地的关键节点。本次呈现的S1223翼型机翼，针对低速大升力需求场景开发，翼展设定为45英寸，弦长控制在10.4英寸，能够适配小型固定翼无人机、航模验证机、低速长航时侦察飞行器等多种载具的装配需求。从实际工程应用来看，这类高升力翼型的机翼，常被用于对起降距离有严格限制的低空作业飞行器，比如农林植保作业的小型固定翼无人机、地形测绘用低速巡航无人机，以及高校航空航天专业用于翼型性能验证的教学试验载具，在低雷诺数飞行环境下，能够凭借翼型本身的气动优势，在相同起飞重量下获得更短的滑跑距离，在巡航阶段维持更低的动力消耗，

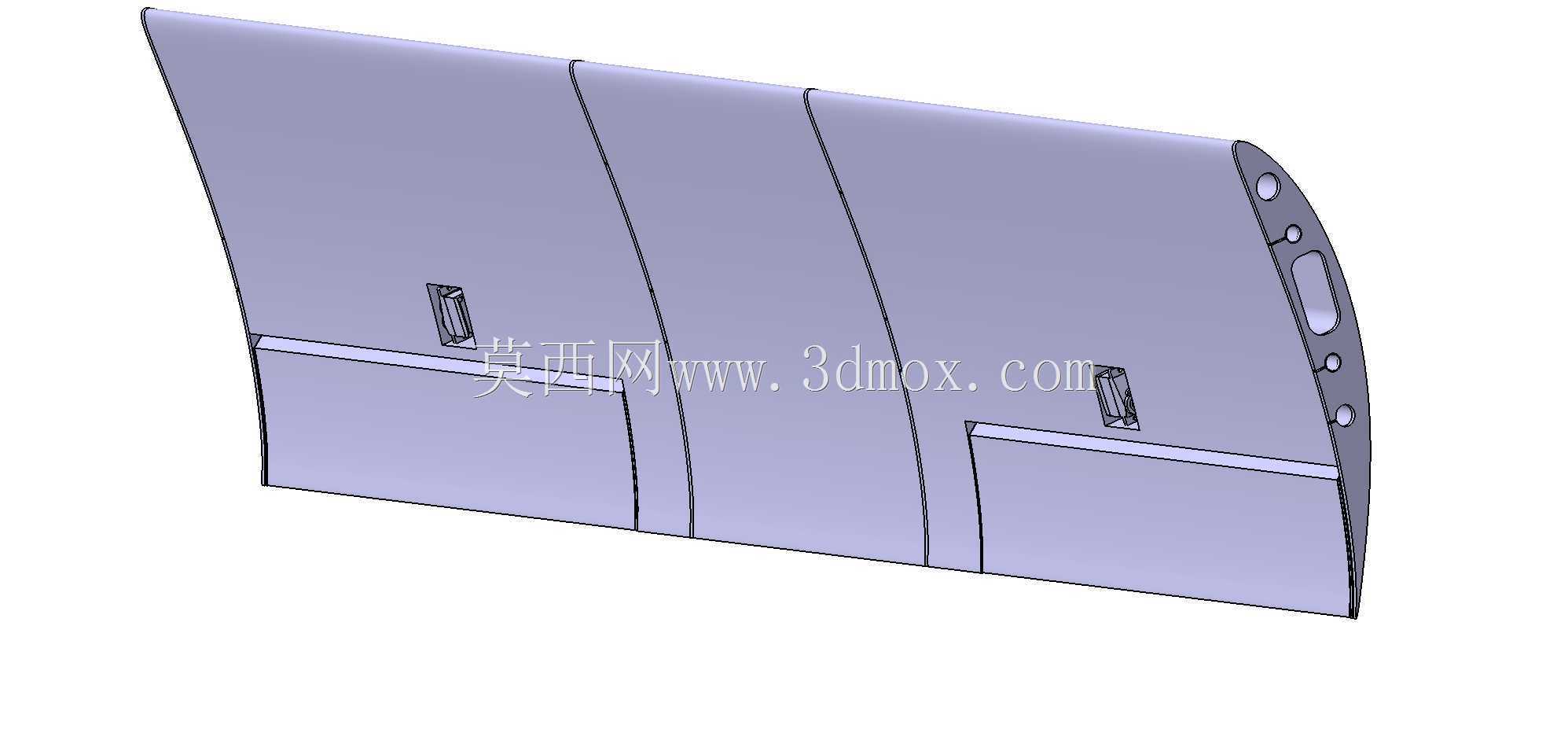

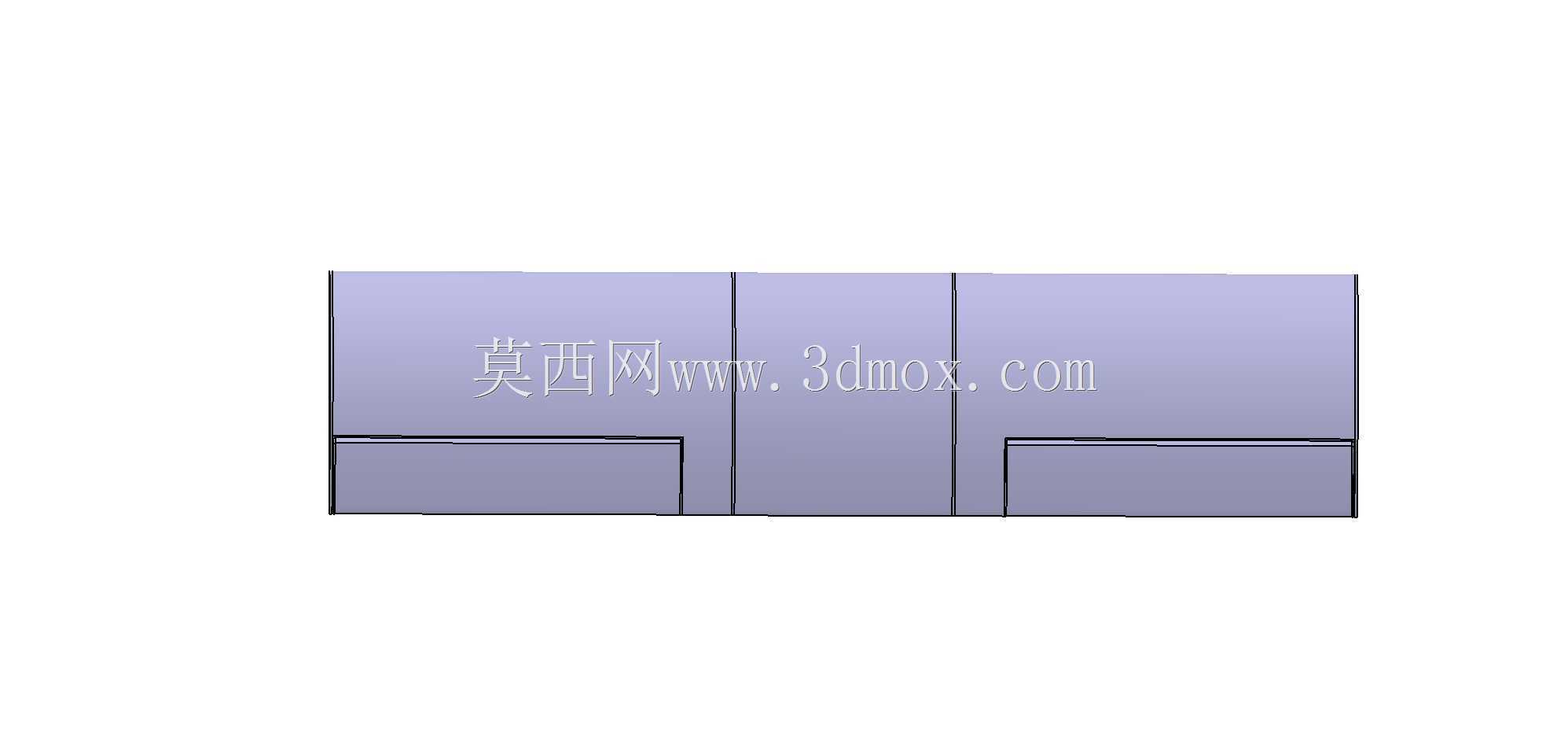

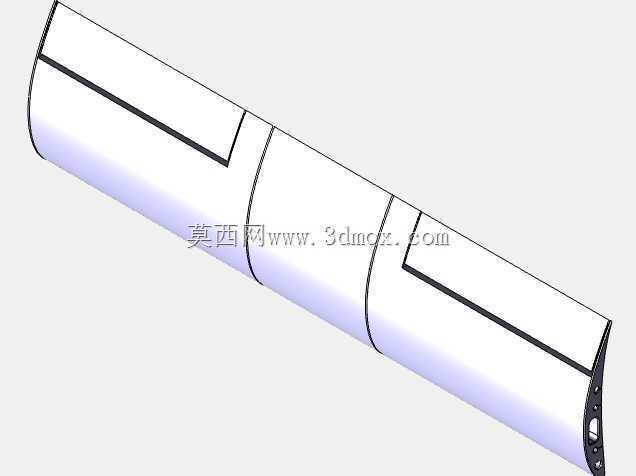

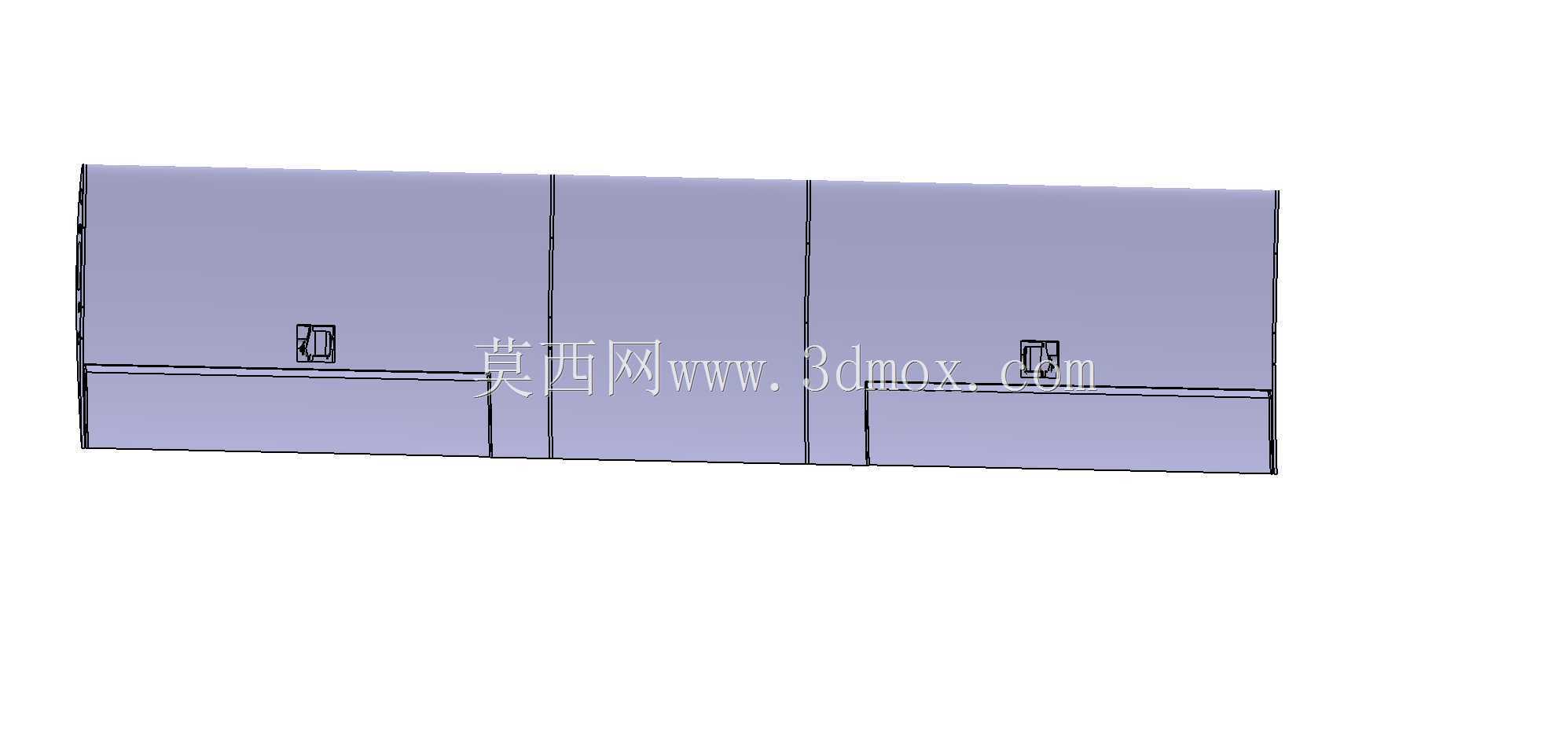

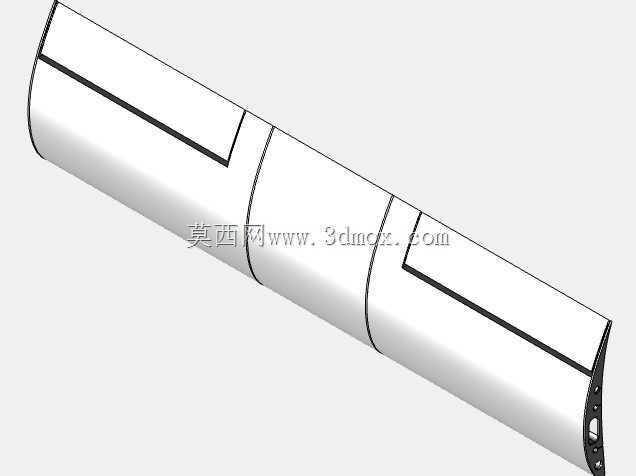

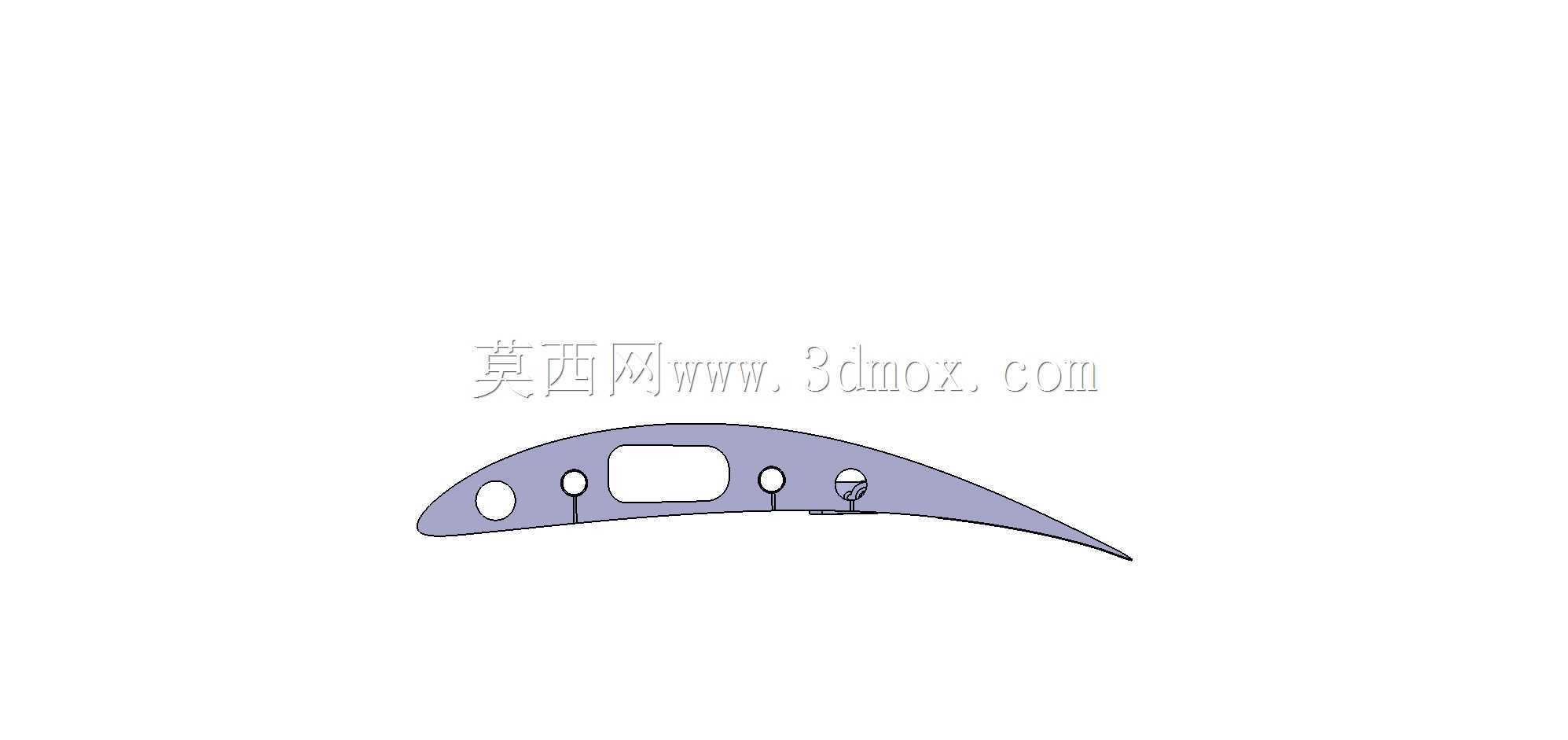

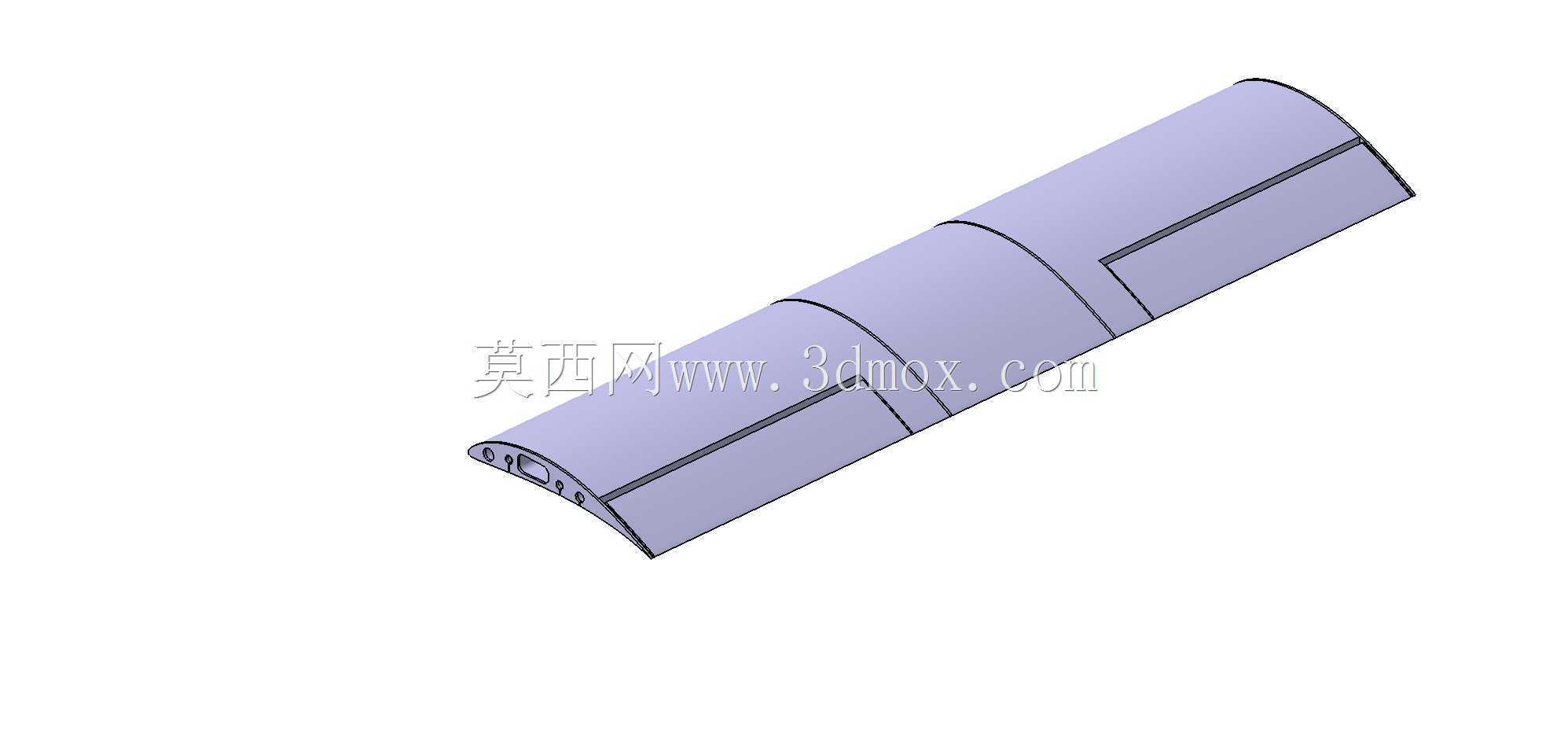

　　提升整体航时表现。从设计思路层面拆解，这款机翼采用三段式分段结构设计，并非整体一体成型，分段式的结构布局一方面能够降低单段构件的加工难度，在采用复合材料铺放、轻木蒙皮或者3D打印加工时，能够有效控制单件的成型精度，减少大尺寸构件加工过程中的形变误差；另一方面分段结构也为后续的拆装维护提供了便利，外段机翼出现碰撞损伤时可单独更换，无需替换整个机翼构件，降低运维阶段的成本投入。机翼的翼型选用S1223，本身是经过大量风洞试验验证的低速高升力翼型，相较于常见的克拉克Y翼型，S1223在低迎角状态下就能获得更高的升阻比，最大升力系数表现更优，同时失速迎角区间更平缓，不会出现升力骤降的危险状态，对于小型飞行器的飞行安全有明显增益。

　　从外形尺寸与安装边界来看，45英寸的翼展在小型固定翼飞行器中属于中等尺寸规格，对应的机身宽度需要匹配机翼根部的安装接口，机翼根部设计有集成的安装座，预留了与机身主梁连接的定位孔位，安装时能够通过定位销快速完成机翼与机身的同轴定位，再通过紧固件完成锁紧，保证机翼与机身的连接刚度，避免飞行过程中出现翼面震颤。弦长10.4英寸的设定，平衡了机翼面积与结构重量的关系，在保证足够升力面积的前提下，控制了机翼自身的结构重量，不会给载机带来过多的无效载荷。机翼表面的气动外形做了连续顺滑处理，分段拼接处的阶差控制在气动要求的公差范围内，避免拼接阶差带来的额外气动阻力，翼尖部分做了收窄修型，能够减少翼尖涡流带来的诱导阻力，

　　进一步提升巡航阶段的气动效率。在实际装配场景中，这款机翼可以适配不同的动力配置，无论是后置螺旋桨动力还是前置拉进式动力布局，都能通过调整机翼的安装角来匹配整机的重心配平需求，安装角的可调范围能够覆盖常规低速飞行器的配平区间，无需对机翼根部结构做二次修改即可完成适配。从结构强度设计角度，机翼内部的承力布局沿着翼展方向布置主承力梁，蒙皮与翼肋之间采用胶接加紧固件的复合连接方式，能够承受飞行过程中的气动载荷与机动过载，在常规的机动飞行、轻度气流颠簸场景下，不会出现结构形变超出设计阈值的情况。对于三维建模从业者而言，这款机翼的建模过程需要重点关注翼型坐标点的精准导入，分段拼接处的配合公差设定，以及翼根安装接口的位置度约束，在建模阶段就需要考虑后续加工或者3D打印的工艺可行性，避免出现壁厚不均、无法脱模或者打印支撑难以去除的结构问题。在设备选型环节，如果是针对低速长航时的小型飞行器项目，这款S1223翼型的机翼能够直接作为基础构件进行适配，只需要根据自身载机的重量、巡航速度调整安装角与副翼的舵面尺寸，即可快速完成机翼部分的方案设计，大幅缩短项目的研发周期，减少翼型选型与气动验证的重复工作量。
