交流稳压器用齿轮箱壳体结构设计

　　在交流稳压类电力配套设备的传动机构中，齿轮箱壳体是承担传动副定位、载荷承载、腔体密封的核心基础构件，这类壳体的设计精度直接决定内部齿轮啮合的稳定性，进而影响稳压调节机构的动作响应精度与长期运行寿命。不同于通用减速箱的壳体结构，适配交流稳压器的齿轮壳体需要兼顾安装空间紧凑性、传动腔体的同轴度精度，以及与外部稳压调节机构的对接适配性，设计过程中需要平衡多维度的工程约束。

　　从实际应用场景来看，这类齿轮壳体主要安装在交流稳压器的调压传动端，内部容纳相互啮合的齿轮传动副，将驱动端的扭矩传递到调压碳刷或者调压触头的移动机构上，实现输出电压的动态调节。由于稳压器多部署在工业配电、机房供电等对供电稳定性要求较高的场景，壳体需要具备足够的结构刚性，避免长期运行中受传动载荷影响产生形变，导致齿轮啮合间隙变大、调压动作卡顿甚至卡滞，影响稳压精度。

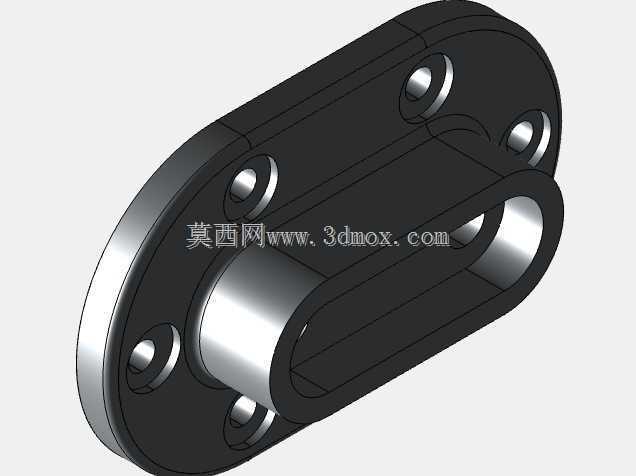

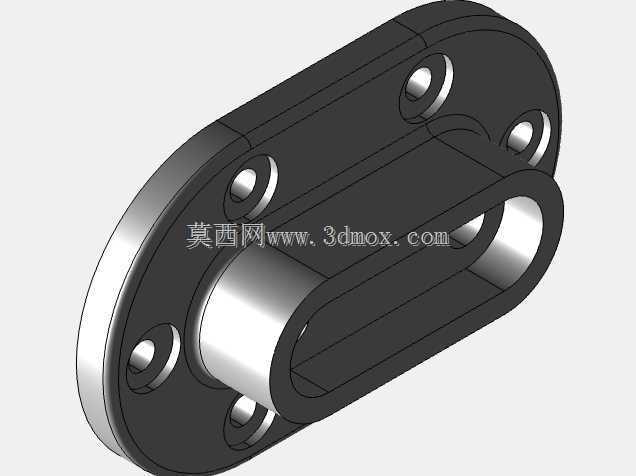

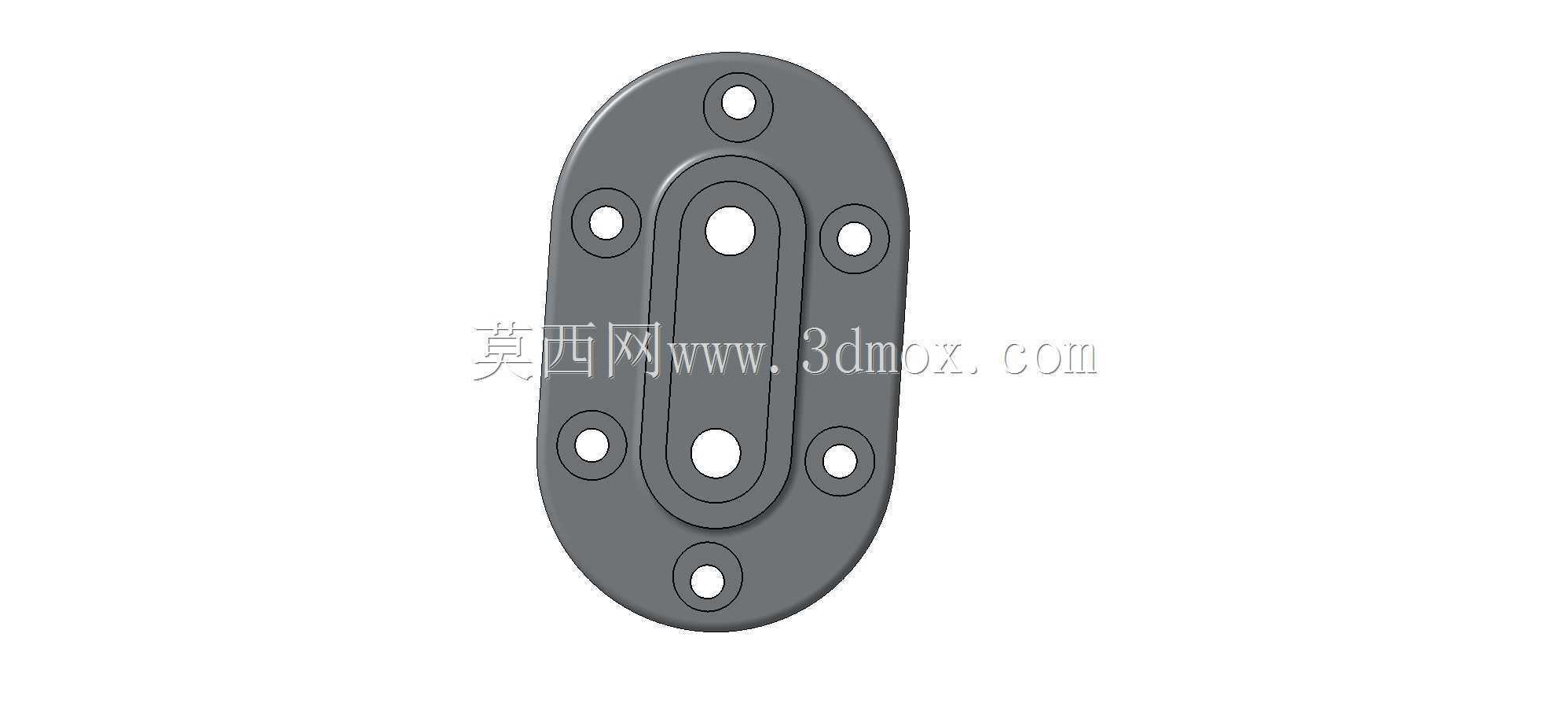

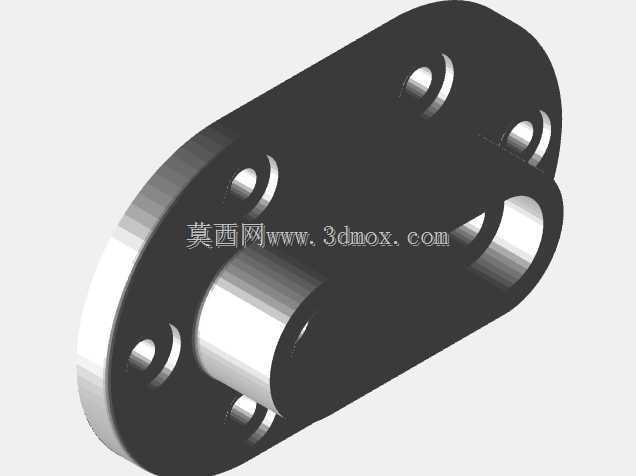

　　从结构设计思路来看，该壳体采用一体化法兰式安装结构，法兰端面上均匀布置6个沉头安装孔，安装孔的位置度公差控制在0.02mm以内，确保壳体安装到稳压器基座上时，传动腔体的轴线与基座上的驱动轴轴线保持同轴，避免安装错位带来的附加载荷。法兰端面的平面度要求控制在0.01mm，安装时配合密封垫片可以实现腔体的有效密封，防止外界粉尘、潮气进入齿轮啮合区域，适配工业现场相对复杂的运行环境。

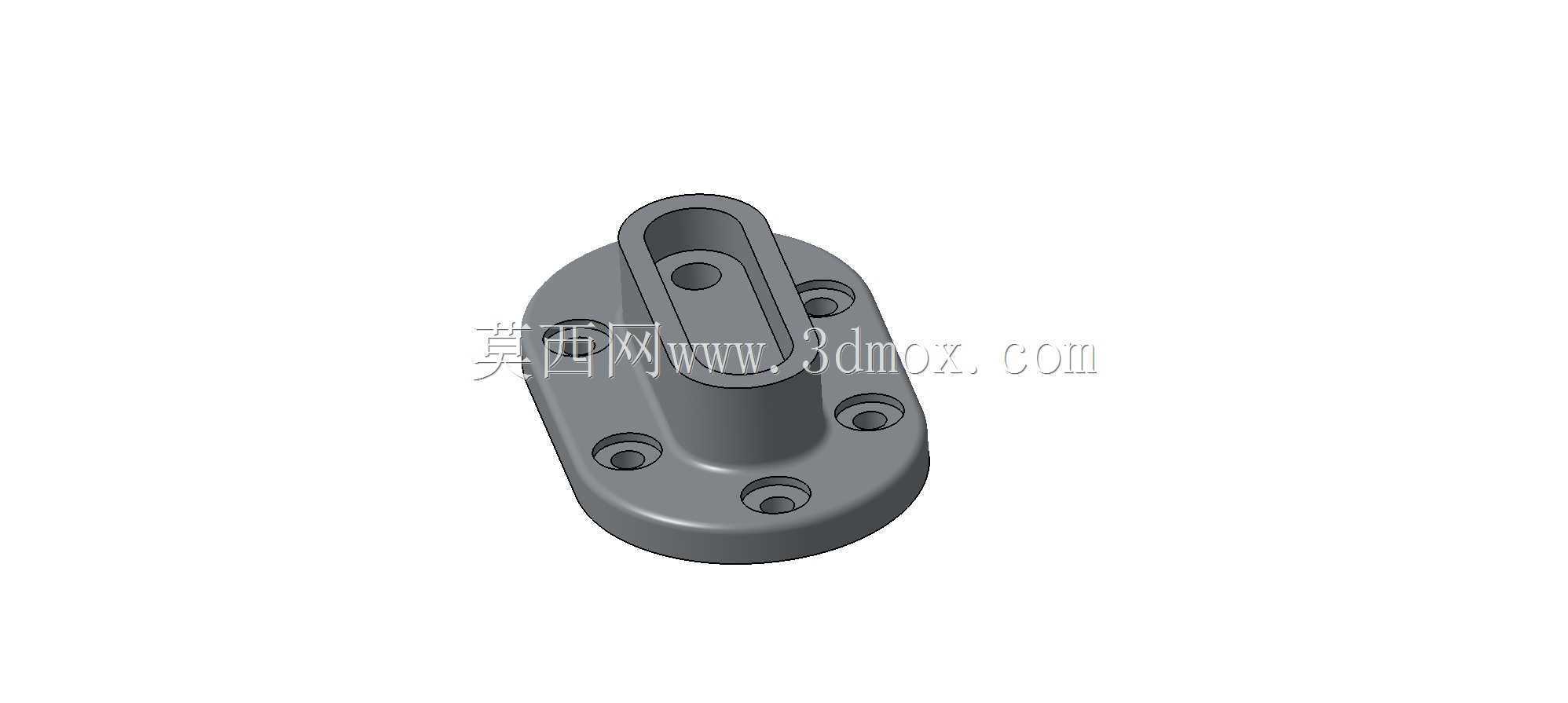

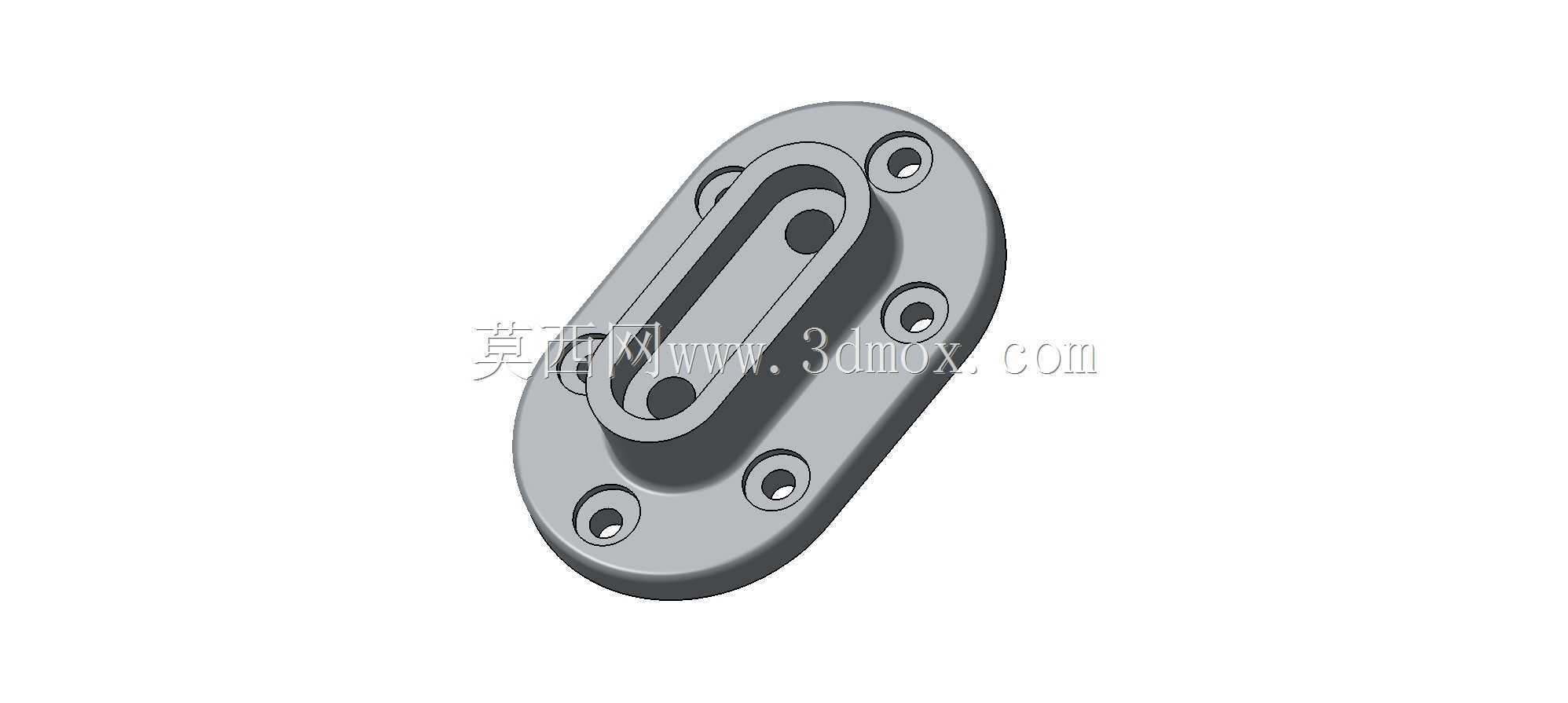

　　壳体的主体腔体为长圆形贯通结构，腔体的内径尺寸根据内部啮合齿轮的齿顶圆直径预留0.8-1.2mm的间隙，既可以避免齿轮转动过程中与壳体内壁发生剐蹭，又能控制腔体的整体体积，减少壳体在稳压器内部占用的安装空间。腔体的一端设置有伸出的轴套结构，轴套的内孔与输出轴的配合公差选用H7/g6的间隙配合，既可以保证输出轴转动的灵活性，又能控制轴与孔之间的间隙，避免内部润滑脂溢出，同时阻挡外界杂质进入腔体内部。轴套的外壁厚度经过载荷校核，在承受输出端最大径向载荷时，形变位移量不超过0.005mm，保证输出轴的转动精度。

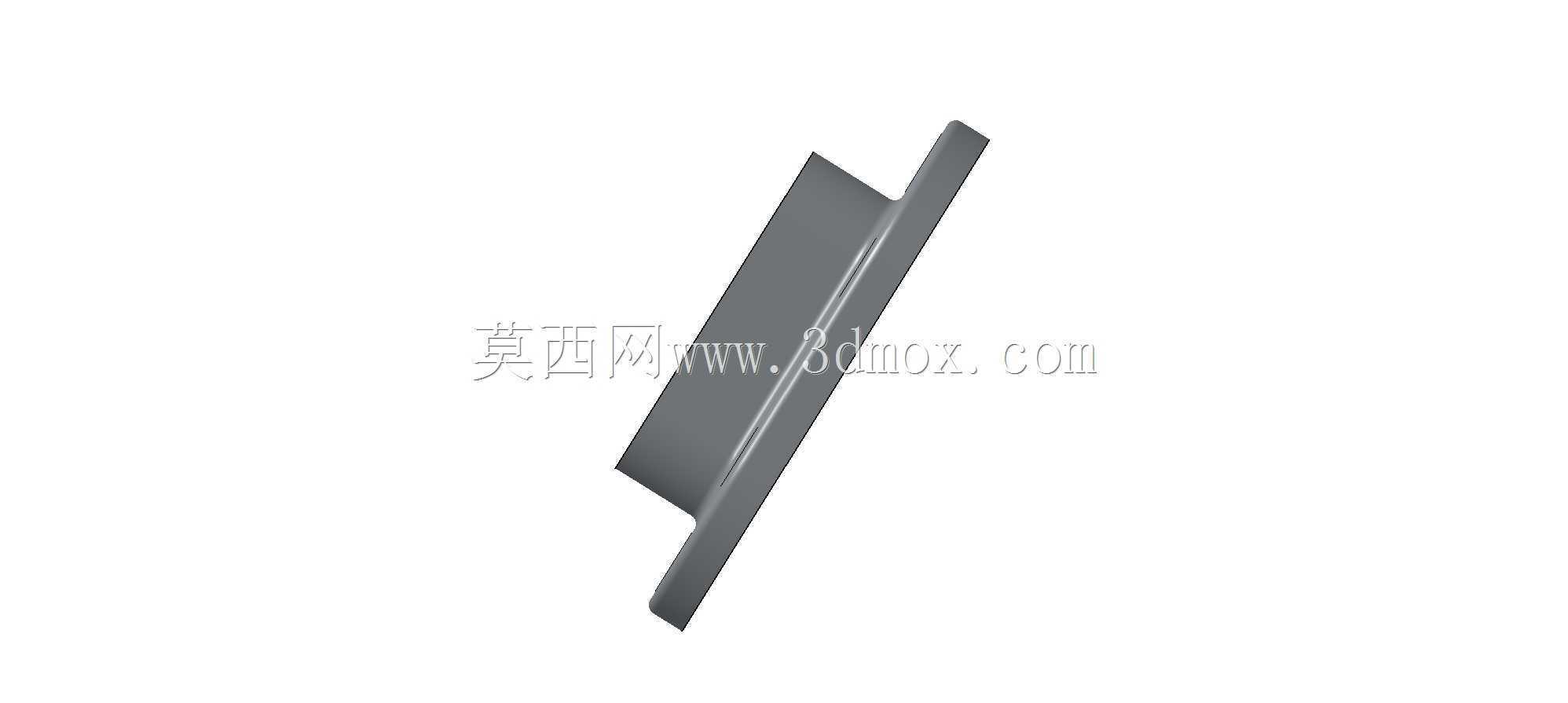

　　从安装边界来看，该壳体的整体外轮廓为长圆形法兰结构，法兰的最大长度方向尺寸适配稳压器内部传动舱的预留安装位，安装时不需要额外调整周边元器件的布局，可以直接替换同规格的老旧壳体，降低设备维护的改造成本。法兰上的沉头孔深度经过精确计算，安装螺栓拧紧后，螺栓头部完全沉入沉孔内，不会突出法兰端面，避免与周边的布线或者其他结构件产生干涉。壳体的壁厚根据不同区域的载荷分布做了差异化设计，法兰安装区域的壁厚适当增加，提升安装刚性，腔体侧壁的壁厚在满足结构强度的前提下做了优化，在不降低整体刚性的基础上控制壳体的整体重量，减少材料消耗。

　　在细节设计上，壳体的所有棱边都做了R0.5的圆角过渡，避免加工和装配过程中产生锐边划伤操作人员，同时减少应力集中点，提升壳体的抗疲劳性能。腔体内部的转角位置同样做了圆角处理，方便加工过程中排屑，也避免热处理过程中应力集中导致的开裂风险。轴套的外端面与法兰端面的平行度公差控制在0.015mm以内，保证安装后输出轴与安装基面的垂直度，避免齿轮传动过程中出现偏载，延长齿轮和轴承的使用寿命。

　　实际选型应用时，需要确认壳体法兰的安装孔位尺寸与设备基座的匹配性，同时核对腔体内部的空间是否适配所选齿轮副的中心距，避免出现装配干涉。该结构的壳体在设计时已经考虑了常规交流稳压器传动机构的通用参数，适配多数中小功率交流稳压器的调压传动结构，安装时只需要按照工艺要求拧紧固定螺栓，在腔体内填入适量的润滑脂即可完成装配，不需要额外的二次加工。长期运行过程中，该壳体的结构稳定性可以保证齿轮啮合间隙保持在设计范围内，减少调压动作的回差，提升稳压器的调压精度，降低日常维护的频次。
