径向发动机作为经典的动力输出装置,最早广泛应用于航空活塞动力领域,凭借紧凑的径向气缸布局,在有限的径向空间内可布置多组气缸,相比直列发动机拥有更短的整机轴向尺寸,在早期轻型飞机、小型通航设备、特种地面动力单元中都有大量实际应用场景。这类发动机的核心优势在于所有气缸围绕中心曲轴呈圆周均匀分布,工作时各气缸交替做功,曲轴运转的平顺性优于同缸数的直列机型,同时风冷条件下各气缸的迎风散热条件一致,不会出现直列机型后排缸散热不足的问题,在缺少复杂液冷管路的轻量化动力场景中适配性极强。

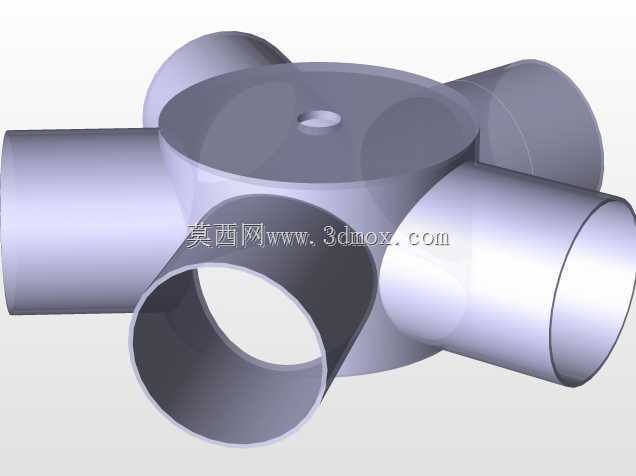

从结构设计逻辑来看,该径向发动机总成围绕中心曲轴的回转中心做对称布局,五个气缸沿圆周方向均匀排布,相邻气缸的夹角为72度,这种均匀分布的设计首先保证了曲轴受力的对称性,避免单侧气缸做功带来的偏载力矩,降低曲轴主轴承的径向载荷,延长核心回转部件的使用寿命。每个气缸的轴线均指向曲轴的回转中心,活塞通过连杆直接与曲轴的曲柄销连接,相比直列发动机的并列连杆结构,径向发动机的连杆组采用关节式连杆设计,一个主连杆直接固定在曲柄销上,其余副连杆通过铰接方式连接在主连杆的凸缘上,这种设计可以在极小的空间内完成多组活塞的动力传递,大幅压缩整机的轴向尺寸,让整个动力单元的结构更加紧凑。

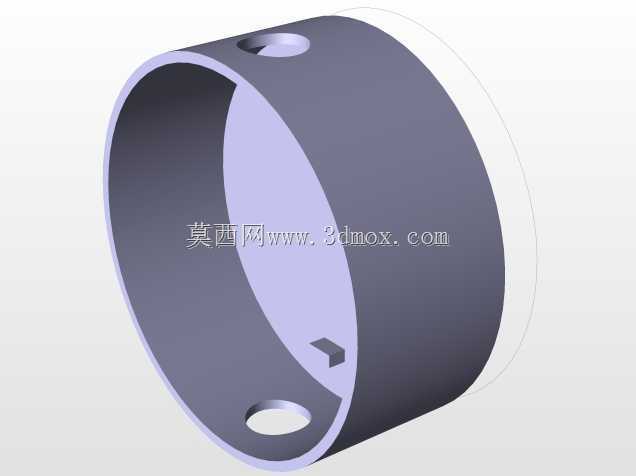

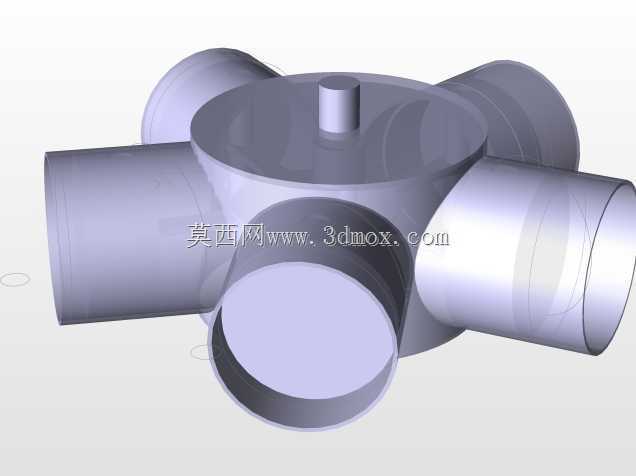

在实际功能实现上,该总成完整覆盖了发动机的核心运动链路,从活塞的往复直线运动,通过连杆转化为曲轴的旋转运动,中心轴段作为动力输出端,可直接连接螺旋桨、传动箱等负载部件,中心顶部的凸台结构用于安装前盖或者附件传动机构,可适配磁电机、机油泵等附属部件的安装需求。每个气缸的筒状结构预留了足够的散热面积,若采用风冷方案可直接在气缸外壁加工散热鳍片,若采用液冷方案也可在缸体内部布置冷却水道,适配不同的使用场景需求。
从安装边界来看,整个总成的最大外轮廓由各气缸的外端面决定,安装时需保证中心曲轴的轴线与负载输入轴线同轴,径向方向需预留不小于气缸外端面到中心距离的安装空间,轴向方向需预留曲轴输出端的连接长度,避免与周边机架、附属部件发生运动干涉。设计过程中需重点关注各气缸的配气相位匹配,由于径向布局的特殊性,凸轮轴通常采用中心布置或者环形凸轮结构,保证各气缸的进排气时序与做功顺序精准匹配,避免出现进排气冲突导致的动力损失。同时连杆铰接点的润滑设计也是重点,由于副连杆与主连杆的铰接点处于持续摆动状态,需设计对应的润滑油道,保证铰接位置的润滑充分,避免出现干磨导致的部件失效。
在装配逻辑上,该总成采用分层装配的思路,首先完成曲轴与主连杆的组装,再依次将各副连杆与活塞组件装入对应气缸,最后将缸体沿径向固定在中心曲轴箱上,这种装配方式无需复杂的专用工装,维护时可单独拆下单个气缸进行检修,无需拆解整个动力单元,大幅降低了现场维护的难度。对于动力选型场景而言,这类径向发动机适合对轴向尺寸有严格限制、需要较高功率重量比的动力场景,相比同功率的直列发动机,其整机重量可降低15%到20%,同时运转时的振动更小,对安装机架的强度要求更低,在小型通航动力、特种作业设备动力、应急发电机组等场景中都有独特的应用优势。建模过程中需严格保证各气缸的角度公差,相邻气缸的角度偏差需控制在0.1度以内,否则会导致活塞运动卡滞,连杆受力不均,进而引发整机振动超标、部件过早疲劳损坏等问题;各运动部件之间的间隙需根据材料热膨胀系数预留合理的配合间隙,保证高温工作状态下各部件仍能顺畅运转,不会出现热胀卡滞的情况。
