车用换热冷却器三维结构设计模型

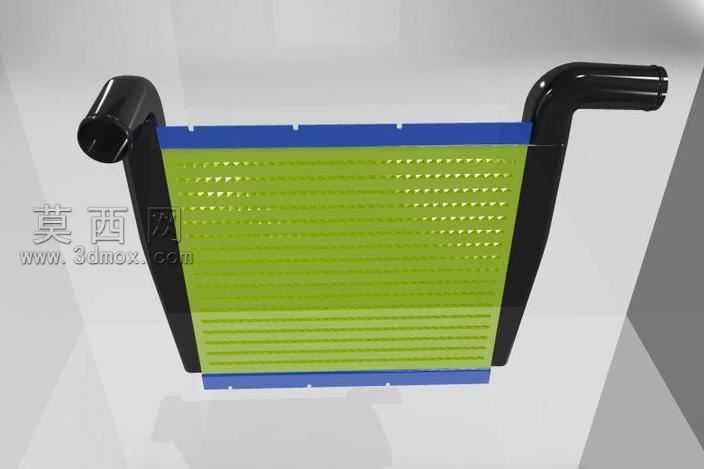

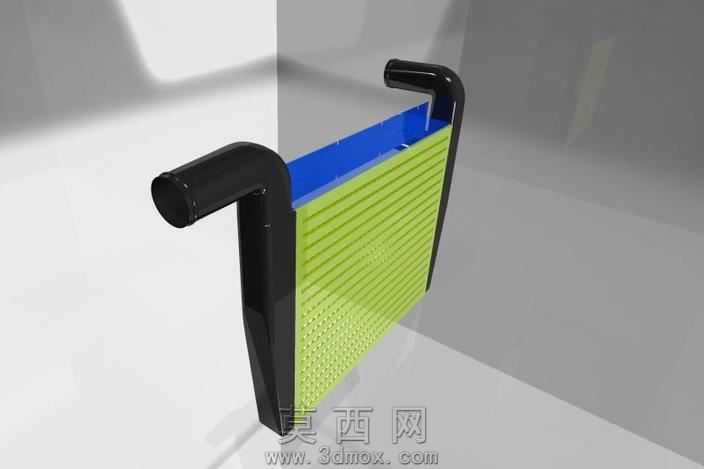

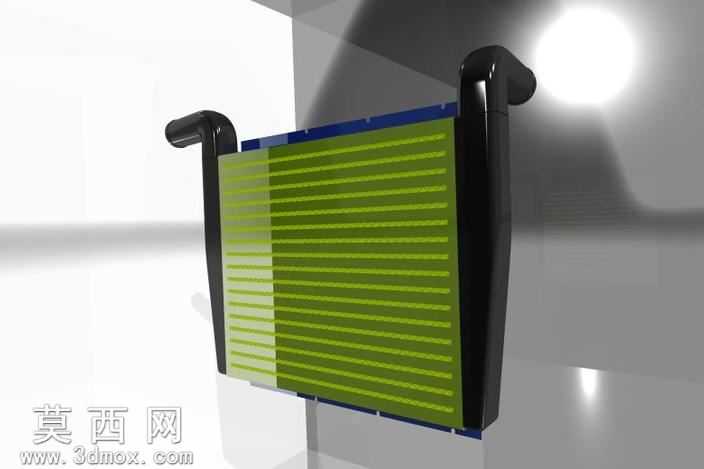

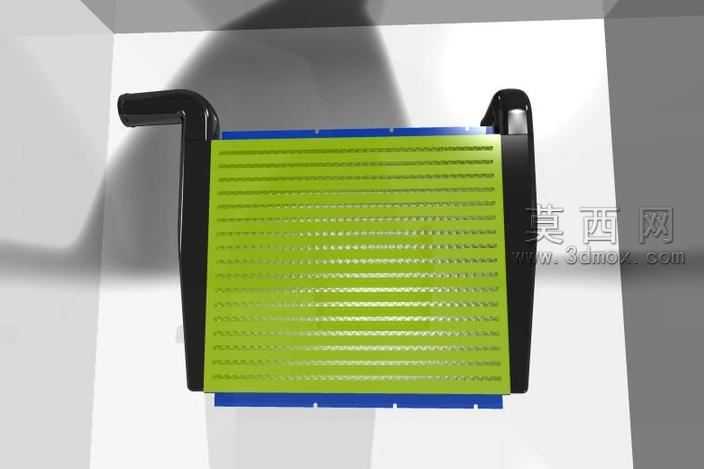

本冷却器三维模型采用PTC Creo Parametric软件完成全参数化建模，建模过程遵循自顶向下的设计逻辑，先完成整体安装边界、接口位置的基准框架搭建，再逐步拆分芯体、端管、边框等独立子零件，各零件间保留完整的装配约束关系与参数关联，修改核心尺寸即可快速迭代不同规格的冷却器方案，适配不同的换热功率需求。模型渲染阶段采用写实工业渲染流程，为散热芯体部分赋予带细微横向纹理的哑光绿色金属材质，还原铝制散热鳍片经阳极氧化处理后的表面质感，材质参数中调整了适当的粗糙度与微弱反光，避免过度镜面反射失真；两侧的导流弯管采用哑光黑色工程塑料材质，模拟车用耐温尼龙管路的表面特性，边框部分添加了深蓝色的密封胶条材质，还原冷却器组装时的密封结构细节。结构设计上，核心散热区域采用密集平行鳍片排布结构，鳍片间预留均匀的气流流通间隙，保证换热过程中空气可充分带走介质热量，两侧弯管采用大弧度流线型设计，减少内部冷却介质流动时的阻力损失，进出管路接口位置做了加厚处理，匹配实际安装时的管路卡接固定需求，芯体与边框的连接位置预留了密封压装的结构间隙，还原真实产品的装配工艺逻辑。设计过程中充分考虑冷却器的实际使用场景，整体结构紧凑，在保证有效换热面积的前提下尽可能压缩整体体积，适配车载等安装空间受限的使用环境，各零件的壁厚、圆角参数均参考实际冲压、注塑加工工艺要求设置，避免出现无法开模、结构强度不足的设计问题，模型完成后通过软件自带的干涉检查功能完成全装配体验证，不存在零件间的干涉冲突，可直接用于后续的工程图导出、换热仿真分析或者3D打印样件验证。
