曲面弯管类流体通道结构设计方案

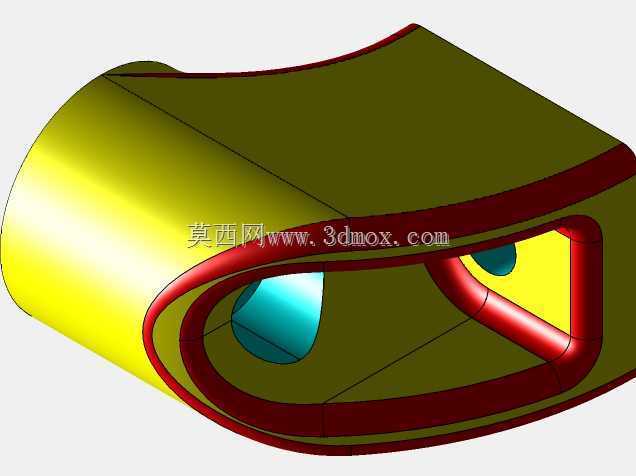

　　做这类曲面弯管状流道结构的设计，最先要锚定的是实际工况里的安装边界——很多现场的管线排布不是规整的直角或直段，受周边设备布局、管线避让要求限制，经常需要这种带平滑曲面过渡的弯转通道来衔接上下游管路，避免流体在转角处形成过大的压损或是涡流区。从结构本身来看，主体的弧形壳体采用等壁厚设计，是为了在满足承压要求的前提下尽可能控制整体重量，内壁的曲面曲率是经过反复调整的，要保证流体经过弯转段时的流向变化足够平缓，不会因为局部曲率突变产生流道截面的骤变，减少介质对管壁的长期冲蚀。端部的双层环形凸边结构，是专门为管路密封连接设计的，内侧的环形槽可以嵌入适配的密封胶圈，外侧的凸缘则预留了紧固件的安装位置，安装时不需要额外做焊接处理，

　　通过法兰压合就能实现可靠的端面密封，后期维护拆解也更方便。侧面开设的两个对称通孔，不是随意布置的，一方面可以作为旁通接口接取压力检测元件，实时监测流道内部的介质压力变化，另一方面也能在管路检修时作为排空口，排尽管道内残留的介质，避免残留介质长期积存腐蚀内壁。设计时最先考虑的是流道的通流能力，整个弯转段的内截面全程保持一致，不会因为弯转造型缩小过流面积，保证额定流量下的介质流速稳定，不会在弯段出现流速骤升导致的管路振动。外形上的弧形外轮廓，不是单纯为了造型美观，曲面的受力特性比直角折弯结构更好，当内部介质存在压力波动时，弧形壳体可以把压力均匀分散到整个壁面，不会在转角处形成应力集中点，长期运行下出现结构开裂的风险更低。安装边界方面，

　　整个结构的轴向长度、弯转半径都控制在常规管路改造的适配范围内，不需要对周边原有管线做大规模的改动就能直接替换原有直角弯头，适配现场常见的管路通径规格。另外，内壁与外壁之间的过渡圆角做了统一处理，所有棱角位置都做了圆弧倒钝，既可以避免加工时出现应力集中导致的加工变形，也能减少安装过程中尖锐棱角对密封件的划伤，提升密封结构的使用寿命。在实际应用场景里，这类结构既可以用在低压流体输送的管路上，也可以作为设备内部的冷却介质通道，嵌入到设备的壳体内部，因为曲面造型可以更好地贴合设备内部的异形安装空间，比标准的直角弯头更能适应紧凑的设备内部布局。设计建模过程中，曲面的连续性是重点把控的环节，整个外曲面和内流道面都保持G2连续，

　　加工时不管是采用注塑成型还是数控铣削加工，都能保证表面顺滑，不会出现接刀痕或是曲面凹陷，减少介质在壁面的附着残留。端部的连接凸缘和主体壳体是一体化结构，没有采用焊接拼接的方式，避免了焊缝位置的腐蚀隐患，也省掉了后续焊缝打磨、探伤的工序，整体结构的一致性更好。侧面的接口位置也做了局部加厚处理，因为外接检测元件时会有额外的安装载荷，局部加厚可以保证接口位置的结构强度，不会因为反复拆装检测元件出现接口开裂的问题。很多人做这类弯管结构时容易忽略弯段外侧的壁厚补偿，因为流体在弯段流动时会对外侧壁产生更大的冲蚀压力，这个结构在弯段外侧的壁厚做了微量的加厚处理，不需要整体增加壁厚就能提升易冲蚀位置的使用寿命，平衡了结构强度和整体重量的关系。安装时的定位基准选在端部的凸缘端面，两个端面的平行度、同轴度都有严格的公差要求，保证和上下游管路对接时不会出现错位，避免密封面压合不均匀导致的泄漏问题。整体结构没有多余的冗余设计，每一处造型都对应实际的功能需求，不管是曲面的曲率选择还是局部的结构加厚，都是围绕实际工况下的使用需求来确定的，没有为了造型做多余的异形结构，加工工艺性也更好，适合批量生产加工。
