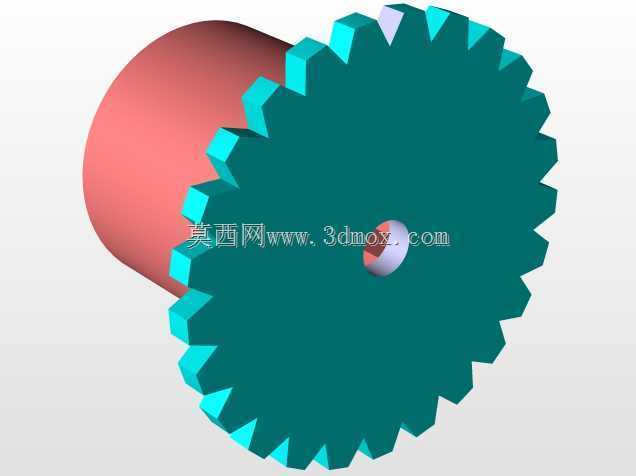

在电力变压器装配、小型工装夹具定位、自动化线工位止退这类需要精准周向锁止、轴向限位的场景里,这类带圆柱基座的齿形锁紧构件是很常见的功能性零件,很多工程师在做周向防转结构时,都会优先考虑这类齿形啮合的锁紧形式,相比摩擦式锁紧,它的锁止可靠性更高,承受交变载荷时不会出现打滑移位的问题。从结构本身来看,这个构件分为两个核心功能段,一端是实心圆柱基座,另一端是带周向均布矩形齿的盘体,中心开有同轴通孔,用来穿装固定轴或者锁紧拉杆。圆柱基座的作用是提供安装定位基准,装配时基座段会嵌入对应安装位的预制孔内,依靠圆柱面的配合保证整个锁紧件的同轴度,避免齿盘啮合时出现偏载,导致个别齿受力过大崩损。齿盘部分的齿形采用的是矩形直齿,
齿顶做了微小的倒角处理,这个细节设计是为了在啮合对位时,能顺利导入配合齿槽,不会因为加工或者装配的微小误差出现齿顶对顶、无法卡入的情况,齿的数量经过匹配计算,既保证了足够的锁止角度细分度,又不会因为齿过密导致单齿的抗剪强度不足。中心通孔的尺寸和配合轴采用间隙配合,保证锁紧件能沿轴向顺畅滑动,完成啮合和脱开的动作,不会出现卡滞。设计这类构件的时候,首先要核算的是单齿的抗剪强度和齿面的接触应力,要根据实际工况下需要传递的最大扭矩,反推齿的啮合深度、齿厚以及齿盘的外径,避免负载过大时出现断齿或者齿面压溃的问题。其次要考虑安装边界的尺寸约束,圆柱基座的长度要和安装位的孔深匹配,既不能过长导致装配后齿盘无法贴紧啮合面,
也不能过短导致定位段配合长度不足,出现倾斜晃量。齿盘的外径要小于周边安装空间的最小避让尺寸,保证锁紧件轴向移动时不会和周边的结构件发生干涉。在实际应用中,这类锁紧构件常和弹簧、拉杆配合使用,常态下依靠弹簧的推力让齿盘和配合件的齿面保持啮合,实现持续锁止,需要调整位置时,拉动拉杆带动锁紧件轴向移动,让齿面脱开,就可以转动调整对应的部件,调整到位后松开拉杆,齿盘在弹簧力作用下重新啮合锁止,操作便捷,锁止可靠。比如在电力变压器的分接开关调整机构里,这类锁紧件就用来固定调整后的开关档位,避免设备运行过程中因为振动出现档位偏移,引发输出电压异常;在小型工装的回转工作台上,它用来实现不同工位的快速定位锁止,保证加工时工作台不会发生转动,
保障加工精度。建模的时候要注意齿形的均布公差,所有齿的分度误差要控制在合理范围内,不然啮合时会出现部分齿受力、部分齿虚位的情况,大幅降低构件的使用寿命,圆柱基座和齿盘的同轴度公差也要严格控制,不然装配后会出现齿面啮合松紧不一致,滑动卡滞的问题。另外齿根部分要做微小的圆角过渡,避免应力集中,因为齿根是整个零件受力最大的位置,直角过渡很容易在交变载荷下出现疲劳裂纹,最终导致断齿失效。这类构件的材质一般根据使用场景选择,普通工况下用中碳钢调质处理就可以满足强度要求,如果是有腐蚀环境的场景,比如户外的电力设备上使用,会选用不锈钢材质或者做表面防腐处理,避免锈蚀导致动作卡滞。
