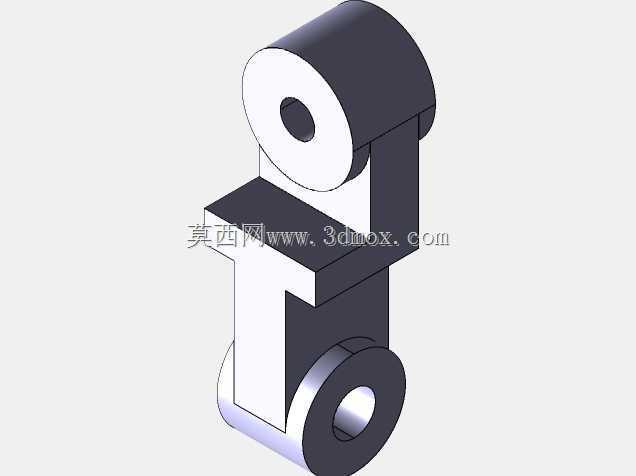

双铰耳连接支架结构练习构件

项目分类:通用机械零部件 发布时间:2024-08-13 ID:764228
  • 双铰耳连接支架结构练习构件

  做机械结构设计的同行都清楚,铰接类连接支架是工业设备里最常见的传力构件之一,这类构件看似结构简单,实则对形位公差、安装配合面的精度要求极高,一旦设计阶段的尺寸链校核不到位,实际装配时很容易出现铰接卡滞、受力偏载、连接螺栓受剪异常等问题,很多刚入行的结构工程师在做入门建模练习时,都会从这类双铰耳支架类构件入手,把拉伸、切除、倒角、同轴度约束这些基础建模操作练扎实,同时也能建立起最基础的结构受力分析思维。

  从实际应用场景来看,这类双铰耳连接支架常被用在轻工自动化生产线的连杆传动机构、小型输送设备的张紧调节端、工装夹具的角度调节支撑位,还有部分小型工程机械的操纵杆连接部位,核心作用是实现两个相对转动部件之间的刚性连接与扭矩传递,同时保证铰接部位的转动自由度顺畅,不会因为加工或装配误差出现运动干涉。这类构件在实际选型时,首先要确认的就是上下两个铰耳的内孔直径,这直接决定了适配铰接销轴的规格,常规同类型练习构件的上下铰耳内孔会根据承载需求匹配不同直径的销轴,铰耳的外圆厚度则要根据销轴的剪切强度、构件的整体承载等级做对应设计,避免铰耳部位在交变载荷下出现开裂变形。

  设计这类构件的时候,首先要捋清楚的是安装边界约束:中间的连接立板是整个构件的受力主体,上下两个铰耳的中心距是核心安装尺寸,这个尺寸直接决定了铰接后两个连接件的活动行程范围,设计时需要给相邻运动部件预留足够的安全间隙,避免转动过程中出现剐蹭。立板和上下铰耳的衔接部位必须做圆角过渡,不能直接用直角衔接,这是结构设计里的基础常识——直角衔接的位置会产生严重的应力集中,设备长期运行受交变载荷时,应力集中部位很容易萌生疲劳裂纹,最终导致构件断裂失效。上下两个铰耳的端面要和内孔轴线保证垂直,垂直度公差一般要控制在0.05mm以内,不然装配后销轴会出现偏斜,转动时摩擦力会急剧增大,不仅会加速销轴和轴孔的磨损,还会导致整个传动机构的运动阻力超标,甚至出现卡滞抱死的情况。

  从建模思路上来说,这类构件不需要复杂的曲面操作,完全是基础特征的组合运用:第一步先绘制中间立板的截面轮廓,拉伸得到主体支撑结构,之后分别在立板的上下两端绘制铰耳的圆形截面,拉伸得到铰耳的基体,再通过同轴切除特征加工出铰耳的内孔,最后在所有锐边位置添加工艺倒角,在立板和铰耳的衔接位置添加过渡圆角,整个建模过程要注意特征的父子关系梳理,避免后续修改尺寸时出现特征报错。很多新手在做这类练习时容易忽略的一点是铰耳内孔的倒角,实际装配时如果内孔边缘没有做引导倒角,销轴穿装的时候很容易刮伤销轴表面的防锈层,甚至因为对位偏差导致装配困难,这些细节都是实际生产加工中必须考虑的工艺性问题。

  实际生产中这类构件一般会选用Q235或者45号钢作为毛坯材料,承载要求较低的场景可以直接用板材切割后焊接铰耳,承载要求高的场景则会采用整体铣削加工,加工完成后还要对内孔做铰孔处理,保证内孔的表面粗糙度达到Ra1.6以下,减少和销轴配合时的磨损。如果是用在有腐蚀风险的场景,还需要在构件表面做镀锌或者喷塑处理,提升构件的防锈耐腐蚀能力。做这类基础构件的建模练习,本质上是在打磨结构设计的基本功,不要觉得结构简单就敷衍对待,把每一个尺寸的设计依据、每一个公差的选取逻辑、每一个工艺结构的作用都摸透,后续做复杂设备的结构设计时才能少出纰漏,毕竟工业设备的整体可靠性,就是靠这一个个基础零部件的设计精度和加工质量堆出来的。
