三叶曲面螺旋桨三维结构设计作品

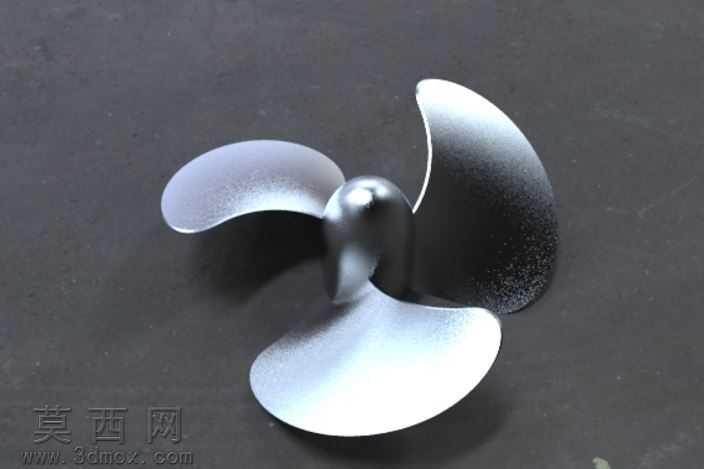

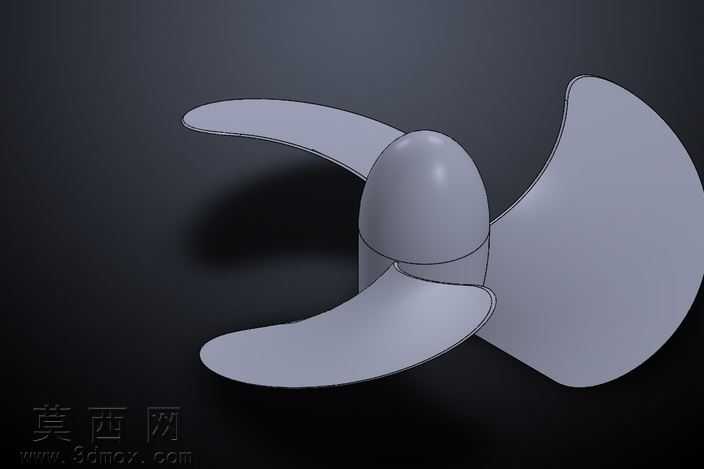

本作品为三叶式螺旋桨三维建模设计，整体采用对称式三叶布局，在三维建模过程中，首先以桨毂中心为基准建立全局坐标系，确定三个叶片沿周向120度均匀分布的定位基准，桨毂部分采用流线型椭球过渡造型，既减少流体经过时的阻力，也为叶片根部提供足够的连接支撑强度。叶片部分的建模是整个设计的核心，通过多组截面轮廓线的放样融合生成曲面，从根部到叶梢逐步调整截面的弦长、厚度与扭转角度，根部截面厚度更大以承载扭矩传递的应力，叶梢部分做收薄处理并带有自然的曲面弧度，精准匹配流体推进过程中的水流走向，减少工作过程中的涡流损耗。建模完成后对整体结构做了连续性检查，确保叶片与桨毂的连接位置为G2连续曲面，不存在尖锐棱角或者曲面断层，避免实际运行中出现应力集中的问题。材质渲染阶段采用金属质感的抛光不锈钢材质，调整材质的反射率与粗糙度参数，还原金属桨叶表面细腻的磨砂与高光过渡效果，背景采用深灰色哑光平面突出螺旋桨本身的造型轮廓，通过三点布光的渲染设置，分别从主光、补光、轮廓光三个角度打光，清晰展现叶片曲面的弧度变化与桨毂的立体造型。设计过程中充分考虑螺旋桨的实际工作场景，叶片的曲面弧度经过多轮调整，既保证推进过程中能够获得足够的推力，也兼顾了结构的合理性，三个叶片的重量与曲面参数完全一致，保障高速旋转时的动平衡性能，避免运行过程中出现抖动问题。整体模型结构完整，曲面过渡流畅，各部分比例协调，既还原了真实螺旋桨的结构特征，也通过精细化的建模处理保证模型可用于后续的结构分析、流体仿真或者3D打印验证，叶片边缘做了微小的圆角处理，避免实际加工或者装配过程中出现锐边划伤的问题，桨毂中心预留了与动力轴连接的定位结构，符合实际产品的装配逻辑。
