工业平台金属框架承载结构设计

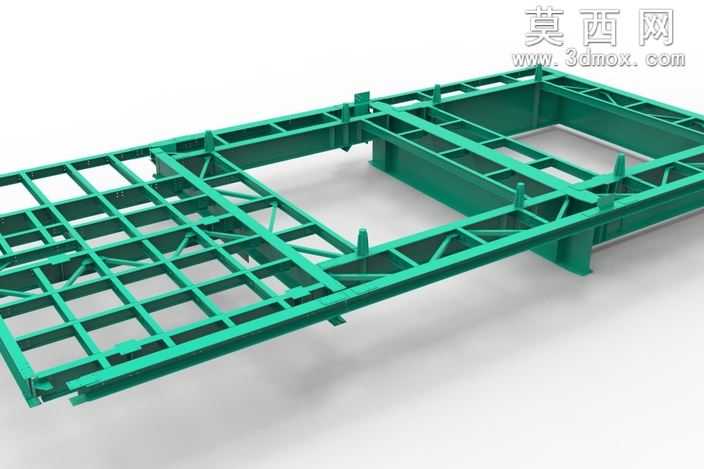

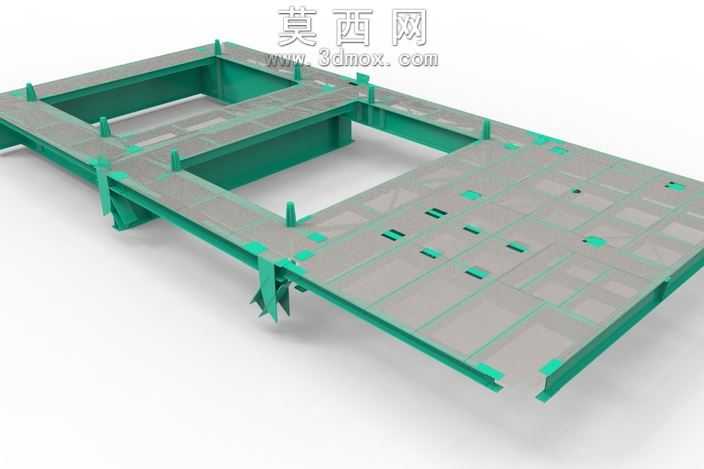

本作品为工业承载平台的金属支撑框架三维建模成果，建模过程中严格遵循金属结构件的工程设计规范，首先依据平台的额定承载需求、安装空间边界确定整体外轮廓尺寸，采用等边角钢、矩形钢管作为主要建模型材，在三维软件中先搭建整体骨架基准线，确保各梁架的定位尺寸精准对齐，避免后续装配出现错位问题。建模阶段对每一处焊接连接节点做了精细化处理，还原了实际生产中型材相贯切割的切口形态，对框架上的设备安装定位凸台做了单独的特征建模，保证安装位的尺寸公差符合装配要求。材质渲染环节选用工业常用的醇酸绿防锈漆材质，调整材质的粗糙度、反光度参数，还原金属构件经过喷涂处理后的真实表面质感，同时对型材的金属基材属性做了底层材质设置，在剖面视角下可清晰区分表层漆层与内部金属材质的差异。结构设计上采用主次梁分层排布的思路，外围主梁采用大截面矩形钢管搭建，承担整体的纵向与横向载荷，内部次梁采用角钢交叉排布形成网格状支撑结构，在保证整体承载强度的同时尽可能降低结构自重，中部预留的镂空区域适配平台上方设备的安装避让需求，底部设置的支撑脚结构做了加强筋设计，分散框架传递到基础面的载荷，避免局部应力集中导致的结构变形。设计过程中充分考虑了焊接加工的工艺可行性，所有型材的连接角度均适配常规焊接作业的操作空间，避免出现过小夹角导致的焊接无法施工问题，同时对框架的整体受力做了模拟校核，确保在额定均布载荷下各梁的变形量控制在工程允许范围内，整个模型的特征参数可直接导出用于后续的工程图绘制、型材下料统计，为实际生产加工提供精准的三维数据支撑。
