四旋翼航拍无人机整机结构设计

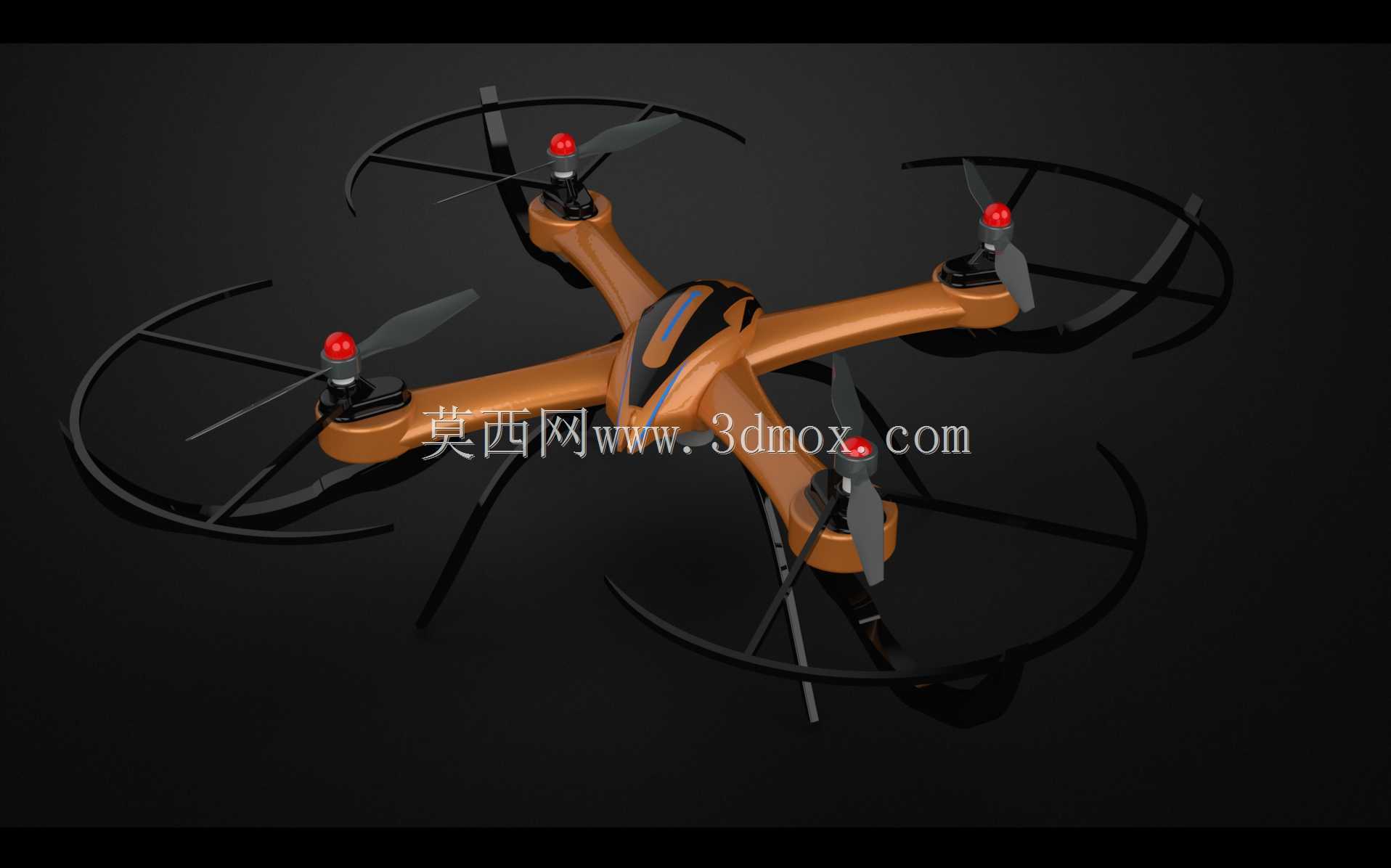

　　这套四旋翼飞行器结构围绕低空近景拍摄、小型场地巡检与教学演示场景展开，整机采用十字交叉的中心机架布局，四个机臂从中央机身向四周等角度伸展，臂端分别布置独立动力单元，旋翼转动平面处于同一高度，能够通过各电机转速差实现升力与力矩的快速调节。实际使用中，这类机型不需要跑道，可在院落、厂区通道、田间空地等狭小区域垂直起降，适合完成设备外观巡查、场地俯视记录、航拍摄影练习等任务；在结构验证阶段，也可作为飞控安装、动力匹配、桨叶防护方案讨论的实物参照。

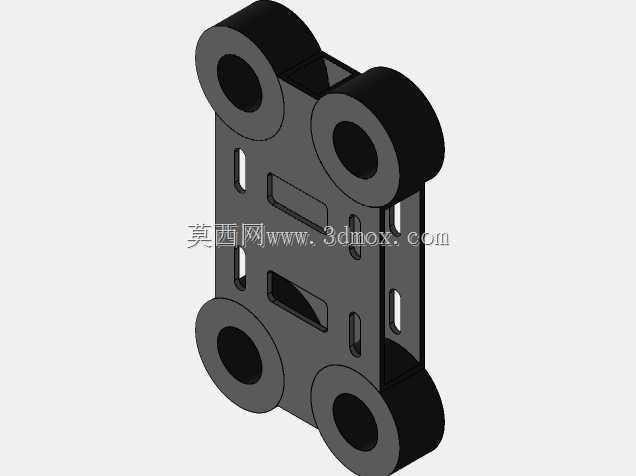

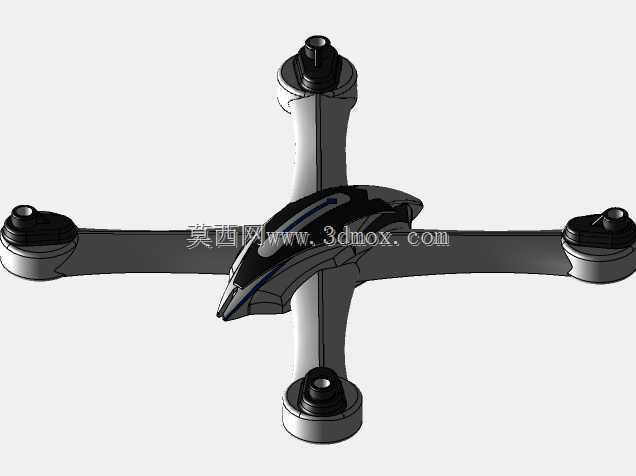

　　从功能布置看，中央机身承担载荷集中与部件承载作用，飞控板、电池、摄像或任务模块均围绕机身重心区域布置，避免载荷偏置导致姿态控制负担增加。机臂采用向外舒展的细长形态，在保证旋翼之间留有足够安全间距的同时，尽量缩短电机到机身中心的传力路径；臂身截面需要兼顾抗弯与抗扭，飞行中桨叶产生的交变拉力会通过电机座传递到臂端，若臂体刚度过低，容易出现悬停抖动、姿态响应滞后等问题。模型中机臂与中心壳体的过渡区域做了连续曲面处理，这种处理不仅有利于外观成型，也能减少应力集中，使起降冲击和飞行振动更平顺地向机身扩散。

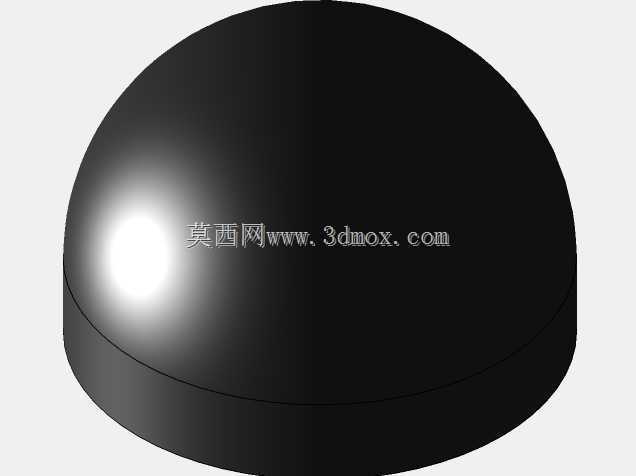

　　四个动力单元位于机臂末端，每个单元由电机座、驱动电机、螺旋桨及顶部桨帽组成。相邻旋翼采用相反旋转方向，可抵消单桨旋转带来的反扭矩；偏航、俯仰和横滚动作并不依赖复杂舵面，而是通过改变四个电机的输出转速完成。桨叶选用两叶形式，在低速小型飞行器上具有结构简单、转动惯量适中、维护更换方便的特点。桨叶上方的红色桨帽用于压紧桨叶并形成规整外形，也能在装配时提示桨叶安装方向，降低反桨、正桨混装的概率。

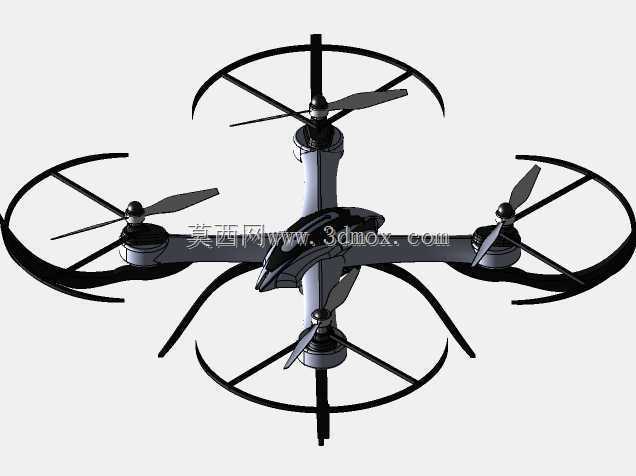

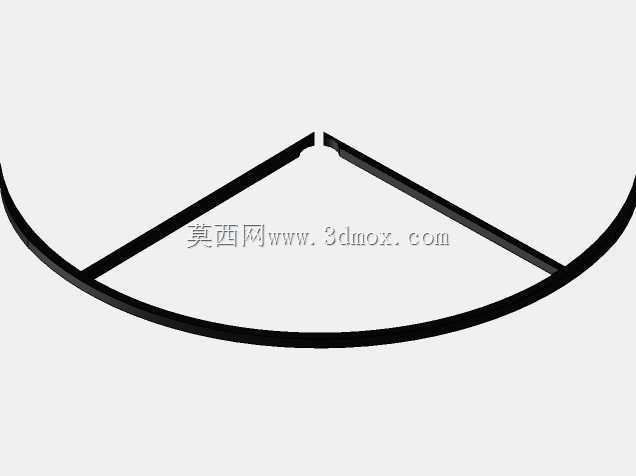

　　旋翼外圈设置了环形防护架，防护架通过细支杆与机臂或电机座连接，形成包围桨叶轨迹的保护边界。该结构在室内飞行、人员附近演示、靠近设备巡检时尤为重要：当飞行器侧向触碰墙面、支架或其他障碍物时，防护圈会先于桨叶接触，避免高速桨叶直接撞击异物而断裂或甩出。防护架自身需要控制重量，若杆件过粗，会增加无效载荷并遮挡气流；若杆件过细，则碰撞后容易变形，反而侵入桨叶旋转范围。因此设计时通常采用轻质杆件加环形框的方式，在抗碰能力与飞行效率之间取得平衡。

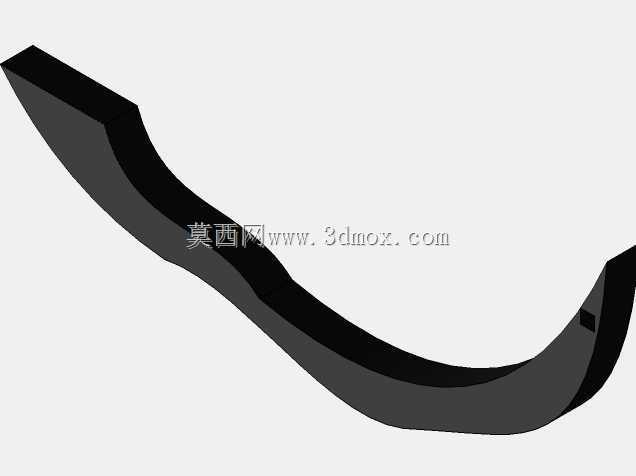

　　起落支撑由机身下方伸出的支脚构成，支脚向下并向外分开，使机体落地时形成稳定的支撑多边形。支脚高度需要满足两个边界条件：一是腹部任务设备或电池不能接触地面，二是降落冲击不能直接传递到刚性较强的中心壳体。支脚末端可配合柔性脚垫，在硬地降落时吸收部分冲击；支脚跨距则要与旋翼防护圈外径协调，防止侧向着地时整机绕支脚翻转。对于小型四旋翼而言，起落架不宜过高，否则会抬高重心并增加迎风面积；也不宜过短，否则地面不平时机身或云台容易磕碰。

　　外形尺寸方面，整机包络主要由旋翼直径、机臂长度和防护圈外径决定。设计时应先确定单桨直径与相邻桨尖间隙，再反推机臂有效长度；桨尖间距过小会加剧气动干扰，过大则导致机架笨重、转动惯量增加。中心机身宽度需容纳电池、飞控和接线空间，表面曲面应尽量顺滑，以减少低速飞行时的阻力和紊流。电机安装孔位、机臂连接面、防护架支杆接口都属于关键装配边界，建模时应保证同轴度和安装面平整，否则后期实物装配会出现电机轴线偏斜、桨面不水平等问题。

　　结构建模过程中，可将整机拆分为中心机身、四个机臂、电机与桨叶组件、防护圈、起落支脚等模块分别处理。机身与机臂适合采用曲面加实体加厚的方式表达，桨叶则要体现翼型厚度、前缘与后缘变化，不能仅用薄片代替；防护圈和支脚属于细长杆件，应注意连接节点的圆角过渡。装配检查时，需要重点核对旋翼旋转范围与防护架内壁间隙、电机轴线与机臂端面的垂直关系、起落架接地平面以及整机重心位置。通过这些结构细节的完整表达，该模型能够用于飞行器结构讲解、零部件干涉检查、3D打印样件验证以及小型无人机方案前期评审。
