无人机机载GNSS导航定位模块结构

　　这套结构对应的是多旋翼、垂直起降固定翼无人机飞控系统里常用的外置GNSS导航定位组件，日常装机时一般布置在机身顶部远离电调、动力电源线、图传发射模块的开阔位置，避免金属机身、碳纤板材和强电磁辐射源遮挡卫星接收天线的上视视野，同时通过CAN总线接入飞控主控，为飞行控制系统提供实时位置、地速、航向辅助校准与卫星授时数据。

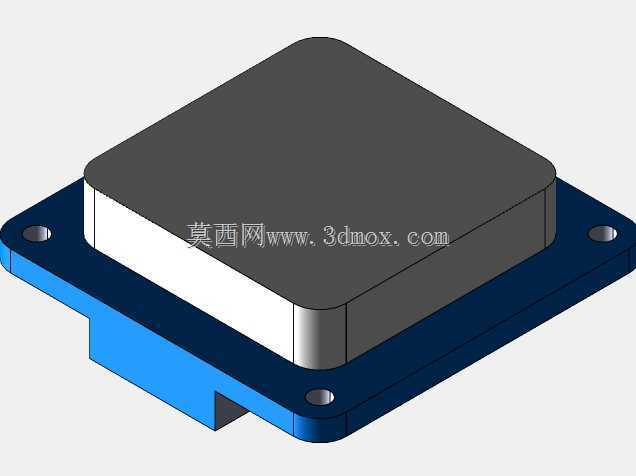

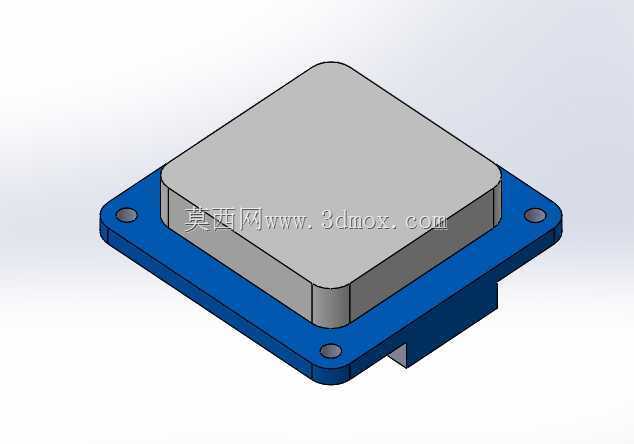

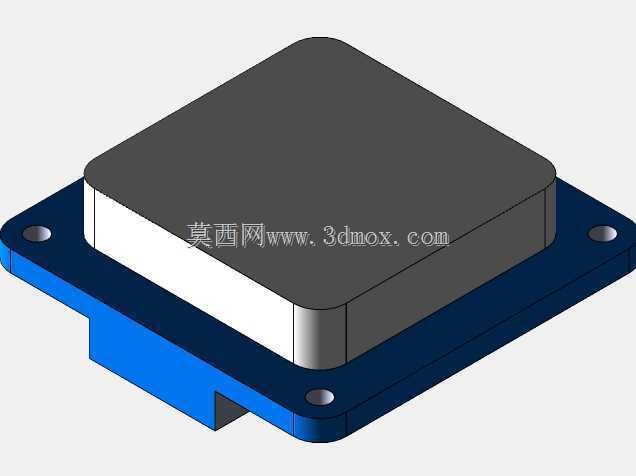

　　从整机适配场景来看，这类模块广泛用在航测无人机、农业植保机、工业巡检无人机以及小型无人实验平台上，和普通板载GPS模块不同，它采用带安装法兰的封闭式防护壳体，外壳底座做了一体化的蓝色安装边，四个角预留沉头安装孔，装机时可以直接通过减震柱或者螺丝固定在机身顶板的预留安装位上，不需要额外设计定制转接支架。底座法兰的轮廓做了圆角过渡，既避免装机时锐边割损线束，也能在有限的机身顶部空间里压缩整体占用面积，四个安装孔的孔位间距按照主流飞控外设的通用安装规范设定，兼容市面上多数Pixhawk系列飞控配套的GNSS模块安装孔位，老机型升级替换时不需要重新在机身碳板上打孔。

　　模块上半部分的灰色主体是天线与核心电路的防护上盖，整体做了方角倒圆的厚壁包覆造型，上盖顶面保持平整无凸起结构，装机后不会和无人机折叠机臂、GPS立杆或者外置罗盘支架发生运动干涉。上盖和蓝色底座之间采用止口配合的装配方式，接缝处可以预留密封胶条安装槽，在户外雨天作业、农田喷洒农药、高海拔扬尘环境下，能够阻挡水雾、粉尘渗入内部电路仓，避免卫星接收板、地磁传感器、通讯接口电路出现受潮短路或者积尘故障。底座侧向伸出的低位凸台是线束出线位置，出线口朝向机身侧方布置，航插或者防水线材从凸台内部引出后，可以顺着机身侧板走线槽接入飞控的CAN接口，出线方向避开了模块底部的安装贴合面，锁附安装螺丝时不会压损通讯线材。

　　做结构设计时首先要考量的是天线的净空要求，上盖整体采用非金属透波材质建模时预留了均匀的壁厚，内部天线板到上盖顶面的距离按照GNSS频段的透波要求留足间隙，不能在天线正上方叠加金属加强筋或者固定金属压片，否则会大幅降低卫星搜星数量与定位精度。底座部分承担整机的安装刚性，法兰边在安装孔位置做了局部加厚，螺丝锁附时的压紧力直接作用在加厚凸台上，不会让薄法兰边出现翘曲变形，即使无人机在高频振动的动力环境下长期飞行，模块和机身之间的连接也不会出现松动偏移。模块内部的电路板堆叠空间在建模时做了分层规划，最上层紧邻上盖的是GNSS陶瓷天线，中层放置主控芯片与外围滤波电路，底层靠近底座的位置可以预留气压计、冗余罗盘的安装位，各个元器件之间的避让间隙按照表面贴装工艺的装配要求留出余量，出线凸台内部的空间可以容纳航插尾座或者线材防弯折护套，线材弯折半径满足反复装机拆卸的耐用性要求。

　　从安装边界来看，整套模块的总高度控制在低剖面范围，不会在机身顶部形成过高的风阻凸起，飞行过程中产生的气动阻力很小，也不会因为重心过高影响无人机的姿态稳定性。法兰盘的外轮廓尺寸适配小型到中型无人机的顶部安装空间，即使是轴距较小的穿越级航拍无人机，也能在机身顶板找到足够的安装区域，模块底部和机身板面之间可以预留3到5毫米的间隙，搭配标准橡胶减震球使用，能够过滤动力电机传递过来的高频振动，避免振动干扰内部传感器的采样精度。出线端的凸台高度低于主体上盖，整机收纳进无人机防护箱时，侧向的线束接头不会被箱盖挤压，日常外场作业转场时不需要反复拆卸模块，减少接插件松动的隐患。

　　建模过程中把所有装配特征都做了完整还原，法兰上的沉头孔可以直接适配M3规格的安装螺丝，上盖和底座的配合止口、内部筋位、出线槽的尺寸都按照实际量产零件的装配公差设定，结构工程师在做无人机整机布局时，可以直接把这套模块导入总装数模，核对它和机臂、折叠机构、图传天线、电池仓之间的间隙，提前排查装机干涉问题，不需要额外逆向测绘外设尺寸，能大幅缩短飞控外设集成的结构设计周期。
