遥控航模用RX信号接收装置结构

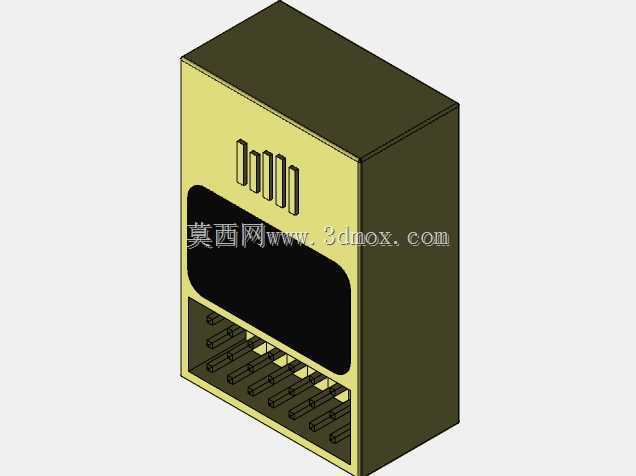

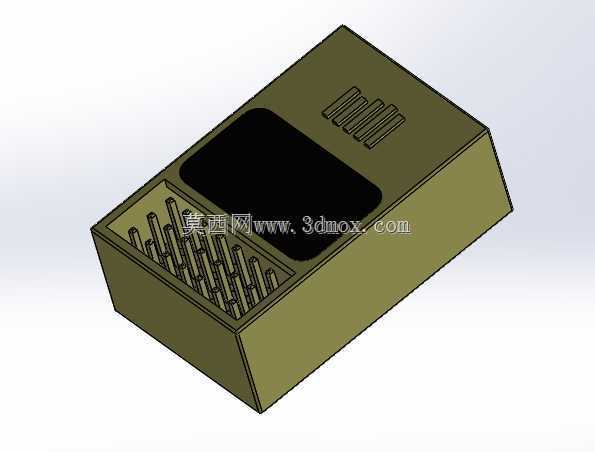

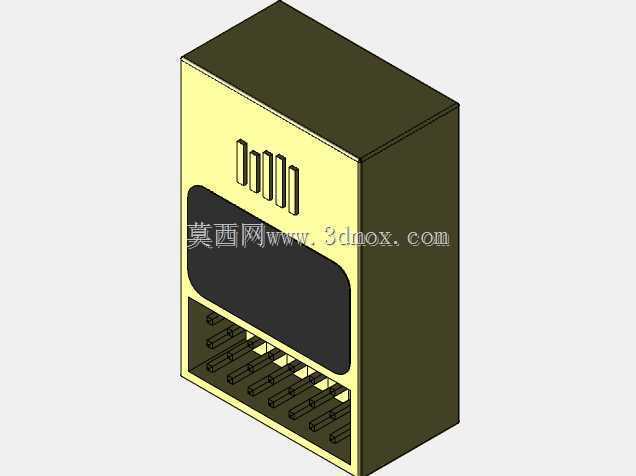

　　这套接收装置的结构设计围绕航模遥控链路的末端信号处理展开，日常装机时会被固定在多旋翼、固定翼或者小型遥控载具的机身内部，负责把地面遥控器发出的无线电指令解调后，输出PWM或者串行总线信号给飞控、舵机、电调等执行部件，是整个遥控飞行系统里承接无线信号与动作执行的核心节点。从整机布局来看，外壳采用一体化盒式构型，整体为规整的长方体基础轮廓，边角做了小幅度倒角处理，既避免装机时尖锐棱边刮蹭线束，也能在有限的机身内部空间里最大化容纳内部电路板与接插组件。壳体顶面预留了大面积的平整区域，对应内部射频电路的屏蔽与天线布置空间，顶面一侧设计了多组平行的通风格栅，格栅筋条沿壳体短边方向等距排布，开槽深度贯穿壳体壁厚，既可以为内部稳压、

　　信号处理芯片提供自然对流散热通道，也能在整机做轻量化减重时，在不显著降低壳体结构刚性的前提下削减不必要的实体材料重量。壳体的其中一个端面做了开放式的接插腔，腔体内部分布多道平行的导向筋位，这些筋位顺着接插方向延伸，和外部对插的连接器端子轮廓匹配，装配时公头插头沿筋位滑入即可自动对齐针脚，不会出现插偏、弯针的问题；腔体内的筋条同时充当壳体端面的加强结构，把原本大跨度的薄壁端面分割成多个小跨度支撑段，在频繁插拔连接器的工况下，端面不会因为反复受力出现翘曲、开裂。壳体顶面的黑色区域对应状态指示灯与对码按键的避让窗口，装机调试时不用拆开外壳，就能直接观察指示灯的闪烁状态判断信号锁定、对码进度，也可以直接透过窗口触发对码按键，外场调试作业时不用额外拆解机身，操作效率更高。做结构建模时，壳体的壁厚选取要兼顾注塑成型工艺与航模使用的抗冲击需求，整体壁厚保持均匀，格栅位置的筋条厚度略小于主壳体壁厚，避免注塑成型时局部壁厚过大产生缩痕；接插腔内部的导向筋根部做了圆角过渡，降低应力集中系数，在飞行遇到振动、轻微炸机冲击时，筋位不会从根部断裂。安装边界方面，整机的长方体外形可以直接适配航模机身内部的标准设备安装位，底面为完整平面，可以用双面泡棉胶、扎带或者魔术贴直接固定在机身设备板上，外壳没有向外突出的凸耳、多余卡扣，占用的安装空间仅为自身盒体轮廓，在紧凑的小型穿越机、固定翼机舱内布局时，不会和周边的电调、飞控、电池线束产生干涉。

　　壳体的散热开槽方向要和机身前进方向的气流路径对齐，飞行时迎面气流可以直接扫过格栅开口，把内部电路工作产生的热量带走，长时间飞行下也不会因为壳体内积热导致信号处理模块出现温漂。接插腔的开口方向在装机时要朝向机身外侧的线束引出方向，舵机、飞控的连接线可以直接顺向插入，不需要过度弯折线束，避免线材长期处于弯折应力下出现芯线断裂。射频相关的区域在壳体内部预留了完整的平整安装面，射频电路板可以紧贴壳体内壁定位，天线的馈线路径沿壳体内部预留的走线槽布置，不会和功率线束交叉缠绕，降低电源线路对无线信号的干扰。这套结构没有采用复杂的卡扣拼接设计，上下壳体的配合面预留了超声焊接或者胶粘的装配余量，整机装配完成后接缝平整，外场使用时遇到小雨、

　　草地扬尘的场景，缝隙可以阻挡大部分灰尘、草屑进入壳体内部，避免内部电路触点积灰接触不良。针对航模使用中常见的振动工况，壳体内部的电路板安装柱都做了加厚处理，螺丝锁付位置的柱体周边加了加强筋，飞行过程中电机产生的高频振动传递到壳体时，不会让安装柱出现共振断裂，电路板也不会因为长期振动出现松脱。接插腔内部的端子避让空间留足了公差余量，不同厂商生产的同规格舵机插头都可以顺利插入，不会因为插头尺寸的微小公差出现插装卡滞。整体结构在建模时所有配合特征都面向实际装机场景优化，没有冗余的装饰结构，每一处开槽、筋位、倒角都对应散热、装配、强度或者走线的实际需求，完全适配航模遥控接收设备的外场使用、频繁调试、紧凑装机的使用要求。
