Pixhawk4飞控外壳防护安装结构

　　这套三维结构围绕多旋翼、垂直起降固定翼以及小型无人巡检平台的飞控安装需求展开，核心对象是Pixhawk 4自动驾驶仪的外部防护壳体。飞控在整机里承担姿态解算、传感器融合、航迹执行和外设调度，实际装机环境并不理想：旋翼持续振动、线束反复拉扯、舱内空间狭窄、检修时容易磕碰，还可能遇到雨雾、粉尘和温差变化。壳体设计不能只看作一个塑料盒，它直接决定主控板的定位精度、接口可达性和长期使用可靠性。

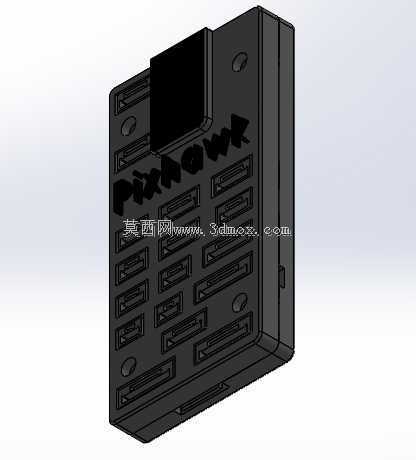

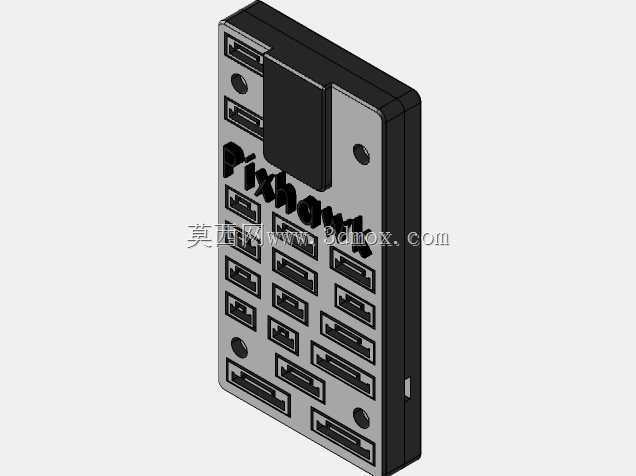

　　从结构形态看，外壳采用近似矩形的扁平盒体，适配飞控主板水平安装的习惯。顶面预留凸起区域，用于避让板上高度较高的元件，例如主处理器、存储模块或接插件高度差，避免合壳后内壁压件。壳体侧壁和表面布置多组长条开口，这些开口并非单纯减重：一部分对应飞控各功能接口，让GPS、电源模块、电调信号、遥测电台、空速计等线束能够按方向引出；另一部分兼顾内部空气流通，降低长时间飞行后芯片局部积热。开口位置在建模时需要和主板连接器坐标逐一核对，若孔位偏差几毫米，装机后就会出现插头顶壳、线束强行弯折或防水胶圈无法贴合的问题。

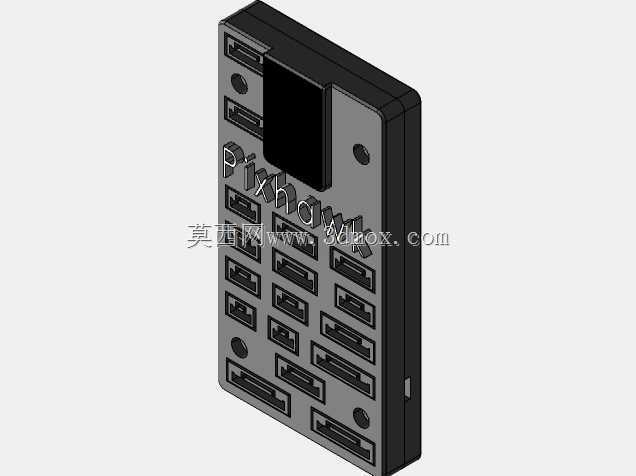

　　壳体表面成型有明显的Pixhawk字样和立体标识区域，这部分在模具上属于外观特征，但工程处理时不能忽略壁厚变化。字母凸起会改变局部材料流动，若筋位过厚，注塑后容易出现缩痕；若凸起太薄，脱模和搬运中又容易崩边。因此模型中字符高度、拔模斜度和周边壁厚需要保持协调，外观面与内部支撑筋之间也要避免材料堆积。

　　安装边界方面，飞控通常要求尽量靠近飞行器重心，并且保持与机体坐标轴一致。外壳四角及内部柱位需要对应主板固定孔，螺丝柱高度决定PCB与底壳之间的间隙。这个间隙一方面给背面焊点、电容和针脚留出安全距离，另一方面可以在柱位处增加减震橡胶圈或减震球安装位。实际装机时，飞控不宜被刚性锁死在机架上，电机转速带来的高频振动会通过碳板或金属架传入IMU，导致姿态噪声增大；壳体结构需要为减震垫预留压缩空间，同时限制过度位移，防止接插件在强机动中松脱。

　　接口布局体现了飞控外设密集的特点。主排针、电源端口、CAN接口、串口、USB调试口以及安全开关位置，在外壳上都应有明确的方向区分。对于外部常用接口，开口宜略大于插头公差，并在边缘设置导向斜面，使操作人员在舱内视线受限时也能盲插；对于调试用接口，则可以通过较窄的开口减少误插和灰尘进入。壳体侧面还设置小卡扣与螺钉结合的合壳方式，卡扣承担日常装配定位，螺钉则保证主板维修后重新闭合时不会因振动张开。单纯依赖卡扣在无人机上风险较高，长期振动和温度循环会让塑料扣位松弛；而全螺钉结构又会降低维护效率，二者组合更符合现场使用。

　　材料与成型思路上，这类壳体通常选用具备一定韧性和尺寸稳定性的工程塑料，壁厚保持均匀，转角处采用圆角过渡，减少应力集中。内部筋位不应盲目铺满，筋条过高会造成壳体翘曲，过密则会压缩线束空间。比较合理的做法是在连接器两侧、螺丝柱周围和壳体长边设置短筋，既提高抗弯能力，又给线束、海绵减震和标签留下空间。壳体外部还需要考虑与机架、减震架或飞控安装塔的配合，底部平面应保证足够的平直度，避免安装后壳体扭曲，进而压迫主板。

　　在无人机应用场景中，飞控外壳不仅承担防护，还承担维护识别功能。多接口朝向清楚，可以减少装机时信号线交叉；立体标识和规整外形有助于区分飞控正面、安装方向以及外部设备连接侧。对于测绘、植保、巡检和实验验证平台，设备经常需要拆装、更换机架或调整舱内布局，壳体的尺寸包络必须提前纳入整机三维装配中检查：上方要留出GPS和减震堆间隙，四周要保证插头尾部和线束折弯半径，底部则要与飞控安装板、减震球以及电源模块保持干涉-free关系。

　　建模过程中还需关注制造公差与装配顺序。主板先落入底壳定位柱，再压合上壳，最后从背面或侧面锁紧；若内部卡扣挡住电容、排线或焊盘，实际装配就会返工。外壳开孔边缘与插头之间应保留合理间隙，既不能大到让插头晃动，也不能小到因塑料收缩而无法插入。对于需要在户外短时作业的机型，还可在开口处增加独立硅胶塞或护线套，而不是把壳体完全封死，因为飞控外设较多，完全密封会带来散热和线束引出的矛盾。

　　整体来看，该结构的价值在于把裸露的飞控电路板转化为可装机、可维护、可减震、可识别的独立功能模块。设计时既要服从主板元件高度和连接器位置，又要兼顾无人机舱内狭小空间、振动环境和频繁调试的现实。通过合理的壁厚、筋位、卡扣、螺丝柱、接口开孔和安装平面处理，壳体能够在不增加过多重量的前提下，为自动驾驶仪提供稳定的机械保护和清晰的装配边界。
