这套四合一电调集成组件是FPV竞速穿越机动力链路里的核心执行部件,把四路无刷电机的电子调速单元整合在同一块PCB基板上,替代传统四个独立电调分散布线的方案,在寸土寸金的小尺寸机架堆叠空间里大幅压缩布线长度与装配占用。从实际装机场景来看,这类四合一电调普遍适配五寸竞速花飞机架,安装孔位沿用飞控通用的30.5毫米×30.5毫米标准孔距,部分紧凑三寸涵道机也会采用20毫米×20毫米孔距的衍生版本,板体四角预留的沉头安装孔可以直接配合尼龙减震柱与飞控板上下堆叠,中间留出3到5毫米的间隙避免焊接引脚干涉,也能给板载功率管留出自然对流的风道。

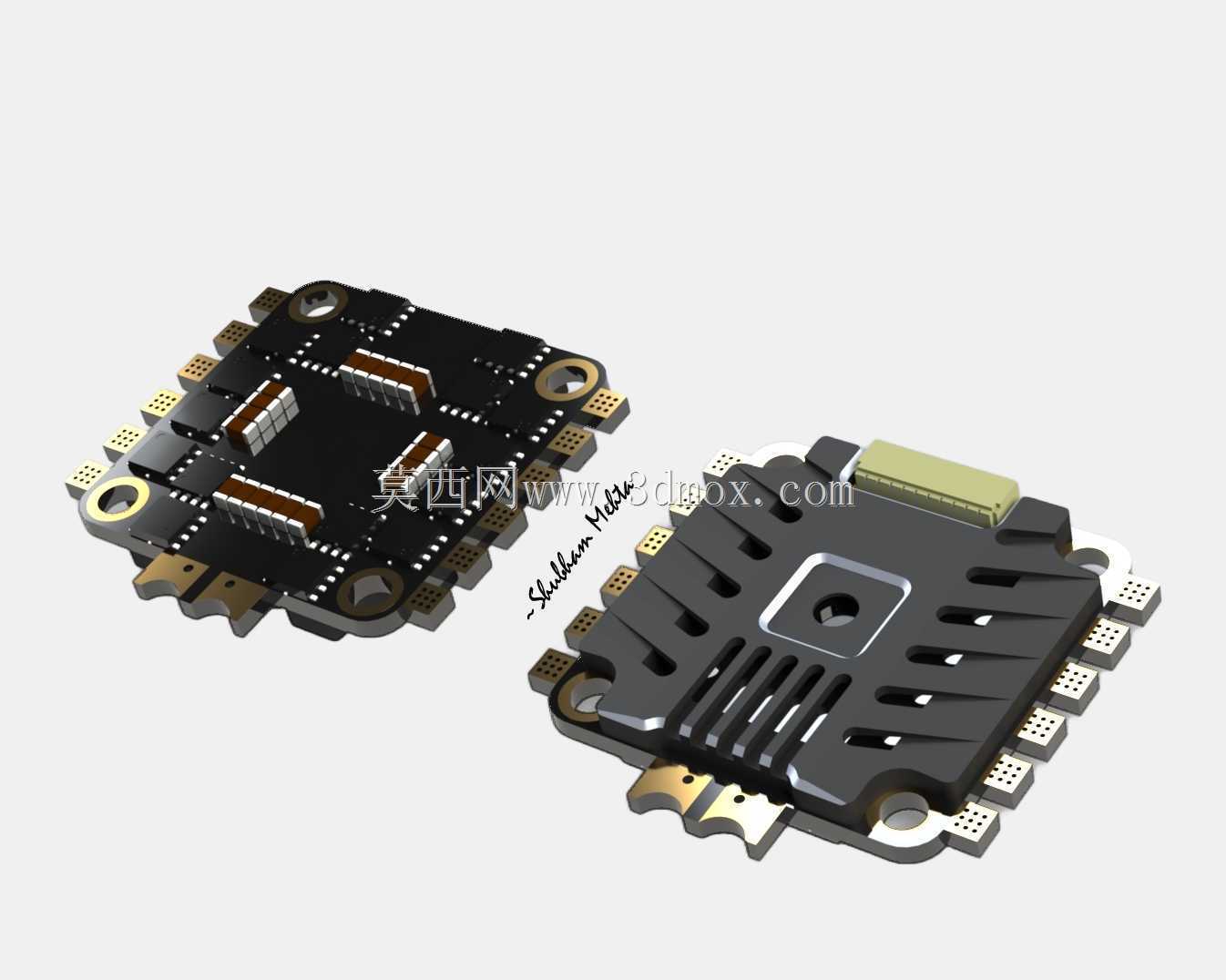

组件分为上下两个核心部分,下层是裸露的PCB功率板,板上四路功率管分别对应四个电机输出焊盘,沿板体四边排布,每一路的电源输入焊盘、电机信号焊盘都做了加宽露铜处理,大电流通过时不会因为焊盘过流面积不足出现过热脱焊。板体边缘排布的电容组紧贴电源输入路径,用来滤除电池供电的纹波干扰,飞控连接的排针座居中布置,和上层飞控的信号引脚直连,省去额外飞线的麻烦。上层的冲压散热外壳直接扣合在功率管上方,外壳表面开出多道平行通风格栅,机架飞行时迎面气流可以顺着格栅快速穿过,把功率管工作产生的热量直接带走,外壳中心的定位方孔刚好对准飞控的陀螺仪安装位,不会遮挡飞控的气压计开孔,外壳边缘的折边同时做了绝缘避让,不会和PCB上的裸露焊点发生短路。
设计这套结构的时候,首先要平衡散热效率和整机重量,散热壳采用薄铝板冲压成型,在保证和四路功率管顶面完全贴合的前提下,把壳体厚度控制在1毫米以内,格栅开槽的宽度留到2毫米,既保证通风面积,又不会因为开槽过多降低壳体的结构刚性,炸机撞击时外壳可以先承接冲击力,避免直接磕碰PCB上的贴片元件。PCB的外形做了切角处理,四个角的安装孔外侧多余板材全部铣去,适配机架碳板的安装位,不会和机架的臂身发生干涉。电机输出焊盘延伸到板体四边的最外侧,装机时电调的三相线可以直接以最短路径焊到焊盘上,不用多余的线材折返,减少线材重量也降低动力线的信号干扰。
在实际飞行工况里,四合一电调要持续承载单路几十安的持续电流,竞速急加速时峰值电流还会进一步攀升,板载的功率管排布刻意避开了板体中心区域,把发热量大的器件分散到靠近板边的位置,借助飞行时的边缘气流快速散热,散热壳和功率管之间的贴合面没有留多余间隙,装配时可以在接触面填充薄导热垫,把热量快速传导到铝壳上扩散。集成化的设计同时减少了四个独立电调之间的信号连线,飞控输出的四路油门信号直接通过板间排针传输,避免长线材带来的信号干扰,飞行中电机同步响应的一致性更好,竞速过弯时四个动力输出的匹配度更高,不会因为单个电调信号延迟出现动力抖动。
堆叠安装的边界上,整套组件叠加上下层飞控之后的总高度控制在十几毫米区间,可以轻松塞进穿越机的机头座舱内部,外壳顶部的凸起结构不会和座舱盖发生干涉,侧边的电源输入焊盘预留了足够的焊接空间,主电源线从机架后侧引出直接焊接,不会和周边的图传、接收机线材发生缠绕。板体上预留的多个固定孔位同时兼容不同规格的机架安装尺寸,小范围调整孔位也能适配不同轴距的航模机架,不用重新改版PCB就能覆盖多类装机需求。
