阿尔法罗密欧立体车标浮雕造型

　　在整车外饰件开发、展车模型制作以及品牌周边衍生产品的加工环节，车标这类小尺寸标识件往往是最容易被忽略、却直接影响观感的细节。很多结构工程师在搭建整车数模时，习惯直接贴一张平面Logo图片应付评审，等到样件铣削或者3D打印出来才发现，平面贴图既没有厚度层次，也无法在曲面上形成真实的光影转折，前脸、轮毂盖、方向盘中央这些位置的精致感会大打折扣。这套阿尔法罗密欧立体徽标的建模思路，正是围绕真实标识件的装配与加工需求展开，把环形文字、十字纹章与蛇形图案全部拆解为可拉伸、可切除的实体特征，而不是停留在贴图层面。

　　从实际使用场景看，这类立体标识可以直接嵌入前格栅中央的安装基座，也可以固定在尾门凹陷槽、轮毂中心盖或者方向盘安全气囊盖板上。不同安装位置对边界尺寸的要求并不一致：前脸位置通常需要预留更大的环形外轮廓，保证远距离识别度；轮毂盖处受限于中心孔直径，徽标外径要控制在装饰盖壁厚以内，背面还要留出背胶或者卡爪的容纳空间；方向盘位置则要考虑气囊爆破区域，凸起高度不能过高，边缘必须做圆滑过渡。建模时将整体处理为带厚度的圆牌结构，外圈文字沿圆周阵列排布，内部十字与蛇形图案分别形成凸起层级，设计师可以根据目标安装面的曲率，把徽标底面贴合到平面或者轻微弧面上，再通过投影切除把多余基体去掉，保证装配后没有悬空缝隙。

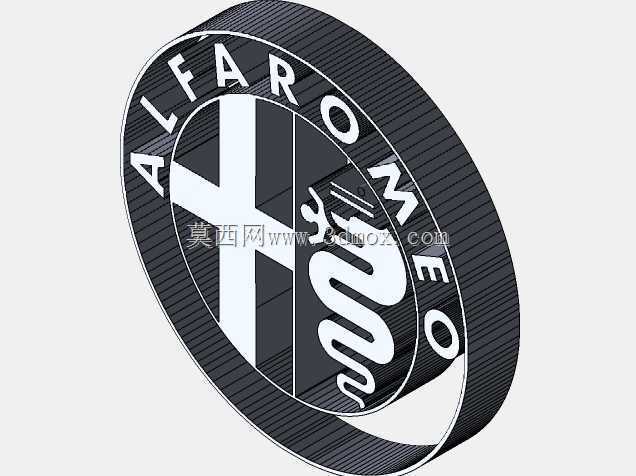

　　特征构建上，环形ALFAROMEO字样采用草图文字沿圆弧定位的方式，逐个调整字距与径向位置，避免圆周分布时出现字符挤压。外圈金属边框保留一定宽度，既模拟真实车标的镀铬包边，也为后续渲染时赋予高反射材质提供连续曲面。内部左侧白底十字与右侧蛇形吞噬纹样的分区线清晰，两个区域的凸起高度可以分别设定：通常主纹章部分略高于底板，外圈字符再略高于纹章，形成三层视觉深度。这种层级关系在数控加工中对应不同的铣削深度，在光固化打印中则对应分层固化的台阶控制，工程师不需要重新描线，就能直接把特征高度转化为刀路或者打印参数。

　　安装边界方面，圆牌背面建议保留平整环形贴合区，不要让浮雕特征贯穿到背面，否则背胶粘贴时会出现接触不实。若采用卡接结构，可在背面均布若干卡脚，卡脚位置避开正面字符与图案的薄弱区域，防止表面产生缩痕。徽标整体外径与厚度的比例需要结合安装面尺寸权衡：过薄会显得像贴纸，缺乏金属立体质感；过厚则会在高速行驶时增加风阻，也可能在行人碰撞接触时形成突兀硬点。外圆边缘倒角与图案尖角的处理同样关键，真实量产车标不会保留锐利棱边，所有凸起特征都应加入微小圆角，既提升触摸安全性，也让电镀或者抛光工艺更容易覆盖。

　　在展车和油泥模型阶段，这类立体徽标还能用于验证品牌元素与车身型面的协调性。把数模投影到前格栅曲面上后，可以观察环形字符是否随曲面产生视觉变形，蛇形图案的朝向是否与车头中心线对齐。如果直接使用平面Logo，评审时很难判断反光效果；而带厚度的实体在渲染环境中会形成真实高光，镀铬外圈、黑白填充区与深色底板之间的材质差异能够完整呈现。对于制作品牌钥匙扣、展台标识或者售后替换件的场景，同一套特征还可以通过缩放派生不同规格，只需重新调整背面安装结构，正面浮雕关系保持不变，从而减少重复描图工作。

　　建模过程中还要注意细小特征的可制造性。蛇形图案内部的卷曲线条较细，如果拉伸高度过大，脱模或者清粉时容易断裂；字符内侧的封闭小轮廓也要保证最小壁厚，避免铣刀无法进入。比较稳妥的做法是先按展示效果建立完整浮雕，再根据选定工艺统一检查最小特征尺寸：面向CNC金属加工时，细部宽度和深度要匹配刀具半径；面向树脂打印时，细小凸起需增加根部圆角；面向注塑量产时，则要补充拔模斜度并避免背面厚薄突变。经过这些处理，徽标不再只是一个视觉符号，而是具备明确安装面、层级厚度和工艺约束的外饰零件，能够直接服务于整车装配验证与实物制作。
