内燃机连杆传动组件结构设计

　　这套连杆结构的三维建模工作，最初是在小型单缸内燃机动力改造项目里启动的，当时车间要给一台老旧农用单缸柴油机替换磨损超标的连杆总成，旧件拆下来之后发现杆身已经出现细微疲劳裂纹，大端轴瓦座的结合面也有偏磨痕迹，直接测绘复刻很容易把原有缺陷带进新件里，所以干脆从受力逻辑出发重新梳理整个结构。

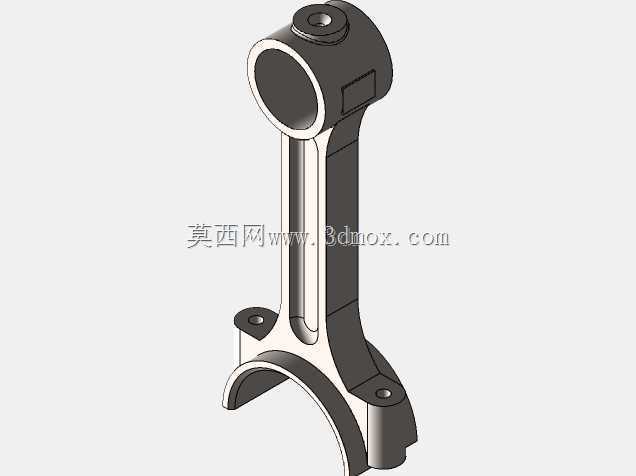

　　最先敲定的是大端的剖分形式，现场维修场景里，曲轴已经固定在缸体主轴承座上，不可能把整根曲轴抽出来再穿连杆，所以大端必须做成分开式的斜切或者平切口结构。这次建模选的是平切口搭配两侧定位凸台的方案，下半部分的轴瓦盖和杆身大端通过两个高强度螺栓锁紧，结合面处做了两个小的定位销孔，装配的时候瓦盖不会沿圆周方向错位，拧紧螺栓之后轴瓦的内孔圆度能控制在0.02毫米以内。大端的内孔是直接适配薄壁轴瓦的，孔壁开了很浅的定位槽，轴瓦压进去之后凸点卡进槽里，发动机运转的时候轴瓦不会跟着曲轴一起转动。

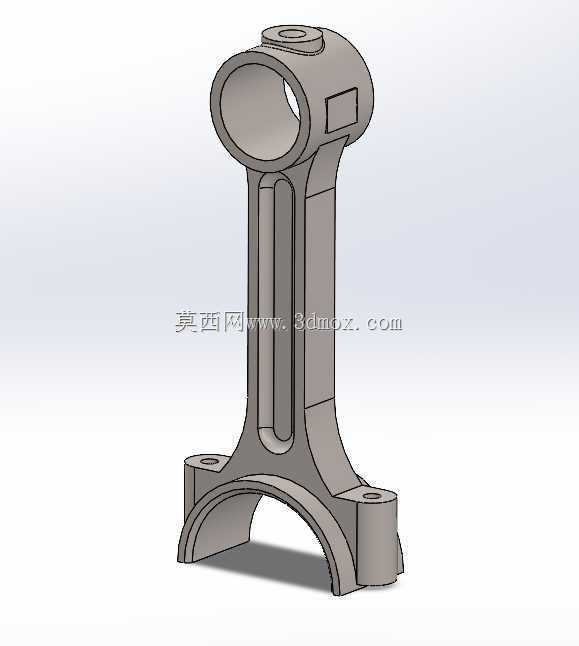

　　杆身的截面没有做成简单的矩形，而是采用了内燃机连杆经典的工字形截面。很多新手建模的时候容易把杆身做成等厚的实心板，实际跑台架试验就会发现，实心结构不仅重量大，往复惯性力会把曲轴轴颈的冲击载荷拉高近三成，而且材料分布远离弯曲中性面，抗弯曲的效率反而更低。工字形截面把金属材料集中在杆身的前后两个翼缘上，中间的腹板做薄，同样的截面积下，绕摆动平面的抗弯截面模量比实心矩形杆高出40%以上，往复运动的质量还能降下来。建模的时候工字形的过渡圆角特意做了R3以上的圆滑处理，避免截面突变的位置在高频交变拉力下出现应力集中，过往拆解报废连杆的失效案例里，有近六成的疲劳断裂都起源于杆身和大小端过渡处的加工刀痕位置。

　　小端部分的结构是直接和活塞销配合的，整圈做成了带厚度的环形衬套座，内孔预留了压装铜铅衬套的过盈量，衬套内壁还开了一个小的油孔，发动机工作的时候，从缸壁飞溅下来的润滑油可以通过这个油孔进入活塞销和衬套的配合间隙，形成压力油膜。小端的顶部做了一个小的凹槽结构，装配的时候这个凹槽要对准活塞内腔的挡圈位置，避免活塞销在工作过程中轴向窜动刮蹭气缸壁。小端和杆身衔接的位置做了双向的圆弧加强筋，从环形座的外圆一直顺滑过渡到工字形杆身的翼缘，活塞爆发做功的时候，巨大的推力从小端沿杆身传递到大端，这处加强筋能把局部的应力峰值分散开，不会在衔接拐角处出现应力红线。

　　安装边界的尺寸校核是建模过程中反复核对的环节，小端的外圆直径必须小于活塞内腔的销座间距，保证连杆小头能顺利伸进活塞内部穿入活塞销；大端的最大外形轮廓要小于气缸套的内径，发动机装配的时候，连杆是从气缸上方顺着缸筒塞进去的，如果大端的宽度或者外径做超了，零件根本没法落到位。杆身的中心距也就是大小端孔的中心距离，直接决定了发动机的压缩比，这个尺寸在建模的时候参数化锁定，公差带控制在0.05毫米以内，一旦中心距偏长，活塞会顶到气缸盖气门，偏短则会让压缩比不足，柴油机燃烧效率大幅下降。大端螺栓的孔位位置也做了运动干涉校验，连杆随曲轴旋转往复摆动的全过程中，螺栓头部和缸体内壁、曲轴平衡块之间都要保留至少2毫米的安全间隙，避免高速运转的时候发生碰撞剐蹭。

　　实际工况里这个零件承受的载荷非常复杂，做功冲程活塞受到的燃气爆发压力能达到数吨，瞬间以冲击形式压在连杆小端，连杆要把这个力传递给曲轴把活塞的直线运动转化为旋转扭矩；而排气冲程结束活塞上行的时候，连杆又要承受拉力，带动活塞克服惯性往气缸顶部运动。整个工作循环里连杆不仅受拉压交变载荷，还要随曲轴做摆动，承受附加的弯曲力矩，所以整个结构的所有转角都没有做尖锐直角，全部以圆滑曲面过渡，建模阶段就通过有限元仿真把高应力区域的壁厚做了针对性加厚，低载荷区域则适当减薄控制整体重量。这套结构不仅可以用在小型柴油机、汽油机的曲柄连杆机构里，微调大小端孔径和中心距之后，也能适配往复式压缩机、柱塞泵这类需要把直线运动和旋转运动互相转换的通用机械设备，作为核心传动件完成动力传递。
