台式手动杠杆式工业剪板剪切工具

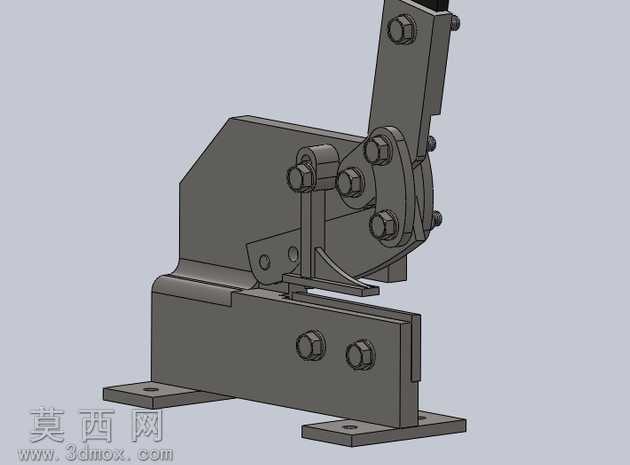

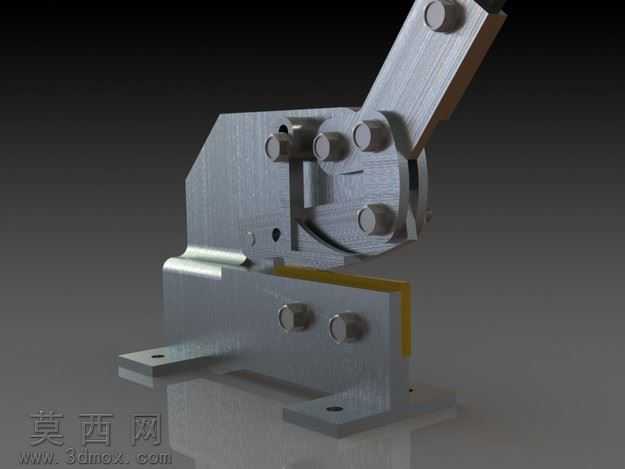

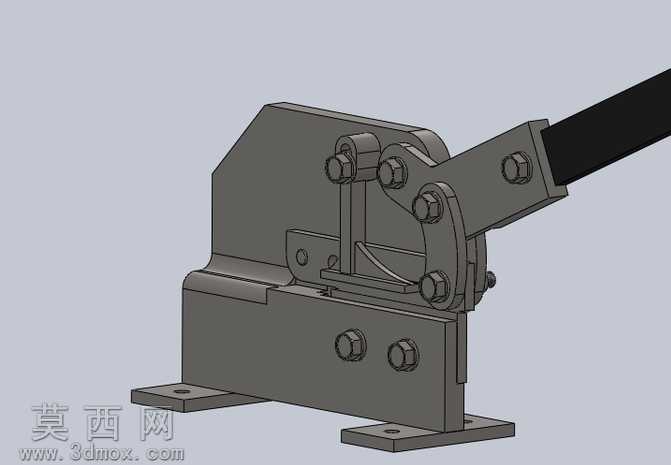

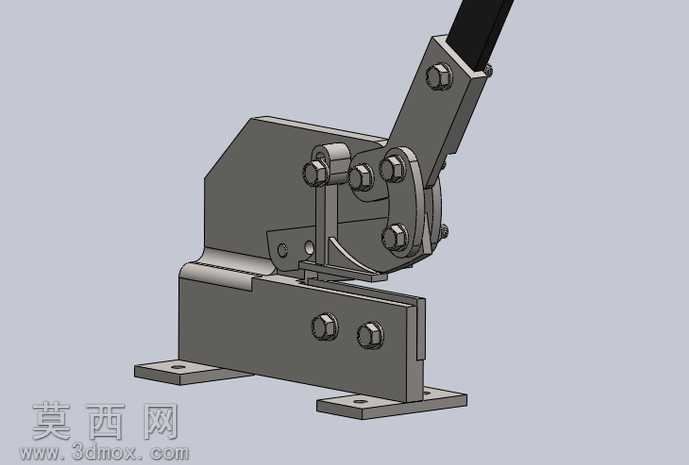

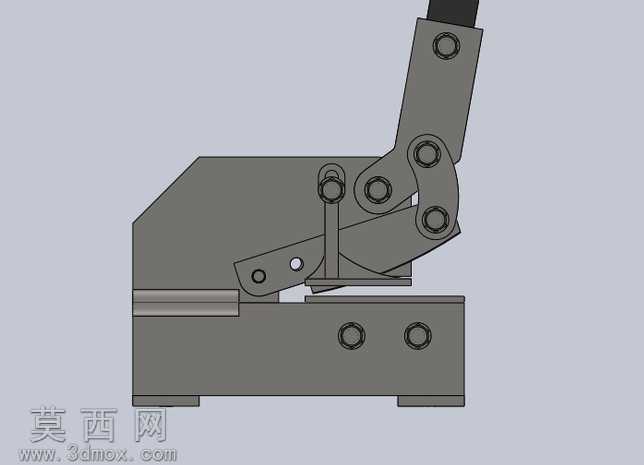

本作品为台式手动杠杆剪切工具的三维参数化模型，采用SolidWorks完成全零件建模与总装配合，整体建模过程遵循机械加工零件的实际工艺逻辑，对每个结构件的尺寸公差、装配间隙都做了符合实际使用场景的参数设定。模型首先从底座部分开始构建，底座采用带安装孔的板式焊接结构设计，建模时通过拉伸凸台、切除拉伸等特征完成底座基体、安装定位孔、刀架安装面的制作，材质设定为普通碳素结构钢，表面做氧化发黑的粗糙金属质感渲染，还原工业五金工具的真实外观质感。刀架部分分为固定刀座与活动刀体，固定刀座通过内六角螺栓与底座紧固连接，建模时还原了螺栓的六角头、螺纹段细节，活动刀体通过销轴与杠杆驱动臂铰接，铰接位置做了同轴度配合约束，保证活动刀体开合动作无卡滞。杠杆驱动臂采用加长力臂设计，通过多组铰接连杆与活动刀体连接，形成省力杠杆结构，建模时对每个铰接点的销轴、轴套、锁紧螺母都做了独立零件建模，装配时添加了机械配合里的铰链约束，可模拟实际的手动下压剪切动作。剪切刀刃部分做了斜口刃口设计，建模时通过拉伸切除做出刃口的斜度特征，刃口材质设定为合金工具钢，渲染时赋予高硬度金属的亮面质感，与刀架主体的粗糙钢材质感形成区分。整体装配完成后，添加了全局干涉检查，确认所有活动部件在开合行程内无结构干涉，各连接螺栓的位置、规格都符合通用五金件的选型标准，渲染阶段采用工作室环境光，对金属材质的反光、粗糙度参数做了反复调试，既体现钢材的厚重质感，也清晰展现各部分的结构细节。整个设计围绕手动钣金剪切的实用需求展开，通过杠杆结构放大手动作用力，底座的安装孔可将工具固定在工作台面使用，结构紧凑受力合理，所有零件的建模精度满足后续工程图导出、加工生产的使用要求，完整还原了台式手动剪的结构特点与功能逻辑。
