流线型滑翔机机身曲面结构设计

　　这套滑翔机机身曲面结构围绕低速无动力飞行器的气动需求展开，整体采用细长旋成体布局，机身总长约1420mm，最大直径区域集中在距前端475mm至625mm区间，最大径向尺寸约175mm，机头采用R15圆弧过渡收尖，尾段沿轴向持续收缩至末端小直径对接面，整条纵剖面曲线连续光顺，没有明显折角，能够在低速滑翔状态下维持较低的压差阻力。

　　从实际使用场景看，这类机身主要承担三项作用：一是作为机翼、尾翼、起落架或弹射挂钩的安装基体，内部需要预留航电设备、配重块、牵引释放机构的布置空间；二是通过流线外形降低全机废阻，提升滑翔比和留空时间；三是在着陆冲击或弹射牵引过程中传递纵向载荷，因此曲面不能只追求外观光顺，还要兼顾壁厚均匀性和内部隔框的支撑位置。

　　建模时先以二维纵剖面轮廓为基础，将机身分成机头整流段、中部设备舱段、尾梁收缩段三个区域处理。机头部分从尖端开始快速扩径，曲率变化较大，适合采用样条曲线约束后旋转成型；中段直径变化平缓，是布置电池、接收机、配重和机翼对接件的主要空间，外形尽量保持圆柱度，便于内部隔框按等间距安装；尾段从中部向后逐步收细，长度占比大，曲面斜率缓慢变化，既能够减小尾部涡流区，也为平尾、垂尾连接提供足够的尾臂长度。

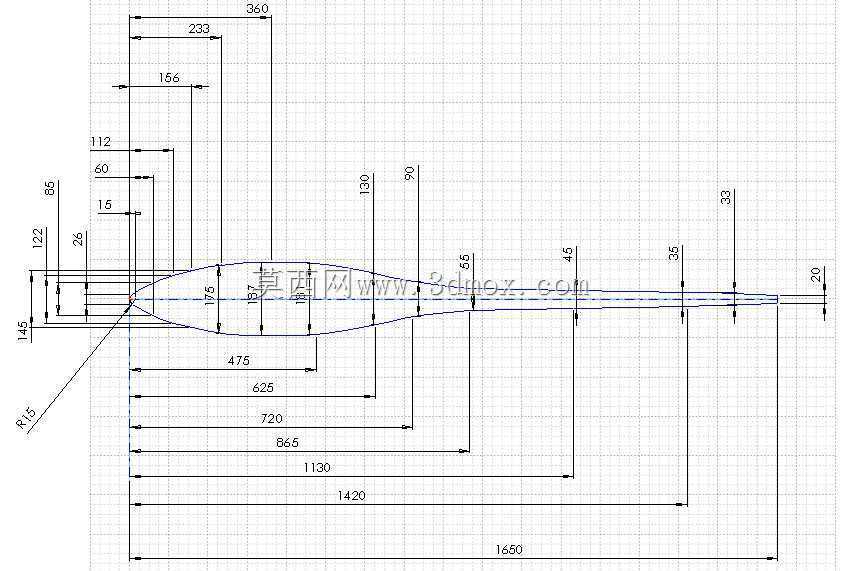

　　尺寸边界需要重点控制。前端到最大截面附近的轴向距离决定了机头容积和牵引点位置，若机头过短，设备布置会拥挤，重心调整范围也受限；若中段过于粗短，则迎风面积增大，滑翔效率下降。图中112mm、156mm、233mm、360mm等轴向标注可用于校核机头各特征截面的位置，60mm、85mm、112mm等径向尺寸则限定了不同站位的外轮廓高度。尾段475mm、625mm、720mm、865mm、1130mm、1420mm等长度标注，为隔框布置、尾翼安装面和尾部接头设计提供了明确基准。

　　结构设计上，机身外表面应保持连续曲率，避免在样条拼接处出现局部凹陷或鼓包。实际加工或3D打印时，可按站位截取多个圆形截面，检查截面直径是否沿轴向平滑过渡；若用于玻璃钢或轻木蒙皮制作，还需在最大截面附近设置主承力隔框，在机翼穿过位置加强纵向龙骨，在尾段布置轻量化环形框，防止细长尾梁在着陆弯曲载荷下产生变形。机头尖端曲率半径较小，牵引或撞击时应力集中明显，局部应增加壁厚或嵌入加强件。

　　气动层面，滑翔机机身并不产生主要升力，但机身外形会影响全机阻力和俯仰力矩。最大截面位置不宜过分靠后，否则尾部阻力增大并干扰纵向稳定性；也不宜过分靠前，否则机头设备舱空间不足。该方案将较饱满的机身段控制在前中部，尾梁细长收缩，符合低速滑翔机常见的配平思路。机身与机翼、尾翼相接处还应在后续详细设计中增加整流圆角，降低相交区域的干扰阻力。

　　对于三维建模人员而言，处理这类作品的关键不是单纯完成回转实体，而是保证轮廓曲线可制造、可装配、可校核。纵剖面尺寸应与内部设备包络同步检查，机身内腔不能被外曲面压缩到无法走线；尾部接头直径要满足尾翼固定件安装；机头外形还要为螺旋桨、配重舱或牵引钩预留接口。通过截面分析、曲率检查和重心区间预估，可以让该机身既满足流线外观，也能直接服务于滑翔机样机制作与结构验证。
