微空收发一体机载无线电装置结构

　　这款机载无线电收发装置的结构设计，核心围绕小型通航飞行器、轻型实验类飞机的窄空间安装需求展开，在航电设备舱的有限布局里，需要同时兼顾信号收发稳定性、结构抗振性与接口操作便利性，这也是整个建模过程中反复调整细节的核心出发点。从实际应用场景来看，这类装置主要承担飞行器空地语音通讯、近距空管信号交互的功能，安装位置通常位于仪表板后侧的设备安装架上，前端操作面需要正对飞行员操作视角，方便飞行过程中快速调整通讯频率、查看信号状态，因此前端面板的接口布局、操作件排布完全按照实际人机操作逻辑设置。

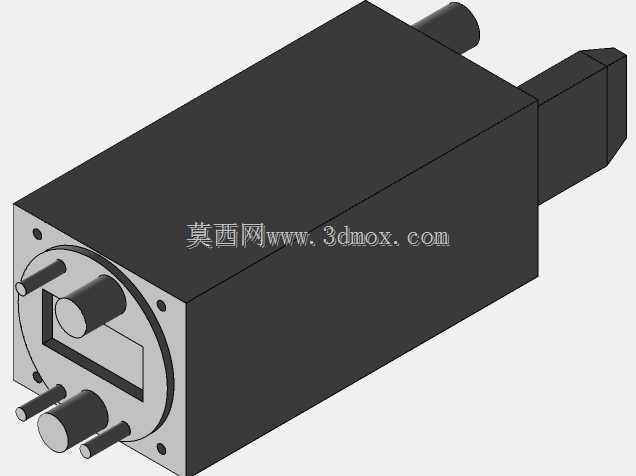

　　从功能特性上看，装置主体采用一体化矩形金属壳体结构，壳体本身兼顾电磁屏蔽与结构支撑双重作用，能够隔绝机载其他电子设备的信号干扰，保证无线电信号收发的纯净度；前端伸出的多组同轴接口，分别对应天线连接、机载音频系统接入、电源输入等不同功能回路，接口的伸出长度、相邻间距都按照航空接插件的实际安装间隙设置，避免接插过程中出现干涉，也预留了足够的手部操作空间，方便地勤人员在设备维护时快速插拔线缆。侧置的信号输出接头采用侧向出线设计，能够适配设备舱后侧走线的布局需求，避免线缆过度弯折导致的信号衰减或线材疲劳损坏。

　　设计过程中，首先确定的是前端面板的安装边界：面板采用圆形法兰式安装结构，法兰边上预留的固定孔位完全匹配通用航电安装架的孔距标准，不需要额外制作转接支架就能直接固定在标准尺寸的设备安装位上，降低整机改装的适配成本。主体壳体的长宽高尺寸严格控制在小型航电设备的常规安装尺寸区间内，壳体外壁做了等厚处理，既保证结构强度满足飞行过程中的振动、过载要求，又尽可能控制整体重量，符合航空设备轻量化的设计原则。前端面板上的矩形区域为状态显示屏安装位，凹陷式的设计能够在飞行过程中避免外界强光直射产生的反光，保证飞行员在不同光照条件下都能清晰读取屏幕显示的通讯参数。

　　从安装适配性角度考虑，整个装置的重心设置在靠近安装法兰的一侧，固定后能够降低设备悬臂部分的振动幅度，避免长期飞行振动导致的固定螺丝松动、接口接触不良等问题。壳体表面没有多余的凸起结构，所有棱角都做了小圆弧过渡处理，一方面避免安装过程中划伤操作人员或损坏周边线缆，另一方面也能减少设备在设备舱内的气流阻滞，虽然设备舱属于封闭空间，但光滑的外表面更利于设备工作时的热量自然散发，不需要额外加装散热结构就能满足长时间连续工作的散热需求。

　　建模过程中对各个接口的相对位置做了反复校验，确保不同接口的接插件安装后不会出现空间干涉，每个接口的轴向定位尺寸都和实际成品件的安装尺寸保持一致，结构工程师在做整机航电布局时，可以直接调用该模型进行设备舱的排布模拟，提前排查线缆走向、安装操作空间等潜在问题，减少实际装机时的反复调整工作量。壳体的分体式拼接结构也在模型中做了清晰体现，上下壳体的连接位、内部电路板的安装支撑柱都按照实际装配关系设置，能够直接用于后续的结构细化、生产开模参考。
