U型带加强筋安装固定支座结构设计

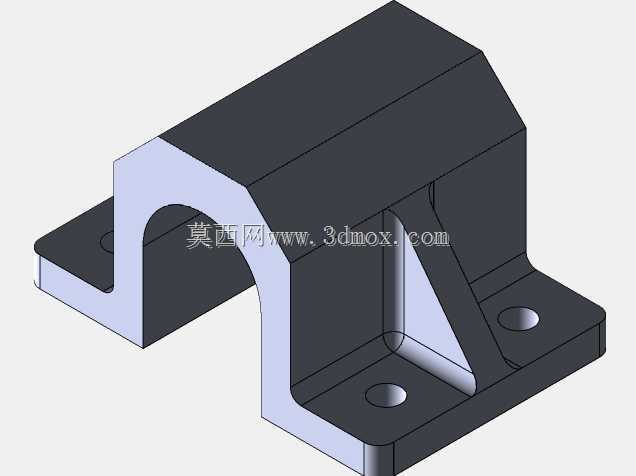

　　在工业设备的装配体系中，这类带加强筋的U型安装支座是极为常见的受力连接构件，多数应用在需要跨接固定两个垂直方向部件的场景里，比如电力设备柜体内部的元器件承托、自动化生产线侧边的导轨定位、小型动力单元的机架挂载，甚至部分户外箱式设备的内部组件抗震固定，都能见到这类结构的身影。它的核心作用是为被安装件提供稳定的支撑基准，同时抵消设备运行过程中产生的侧向冲击力与垂直方向的静载荷，避免连接部位因为长期受力出现形变松脱。从结构设计逻辑来看，这个支座采用U型弯折的主体构型，两侧延伸出带安装孔的翼板，翼板上的沉孔设计可以让固定螺栓安装后端面与翼板表面齐平，不会出现螺栓头凸起干涉其他部件装配的问题，

　　这类沉孔的深度通常会匹配对应规格内六角螺栓的头部高度，保证安装完成后连接面的平整度。U型槽的内侧设置了三角形加强筋，连接垂直侧壁与底部安装翼板，这个设计是整个构件的受力核心，很多同类支座在长期重载下会出现侧壁外张、弯折处应力集中开裂的问题，加设三角筋之后可以将侧壁承受的侧向力直接传导到翼板的安装平面，分散弯折圆角处的应力集中，大幅提升构件的抗形变能力，不需要额外增加整体板材厚度就能实现更高的承载强度，兼顾了轻量化与结构刚性的平衡。在实际选型适配的时候，首先要确认U型槽的内净空尺寸，这个尺寸直接决定了能容纳的被固定件的宽度，槽体的深度则对应被固定件的插入深度，要保证被固定件装入后不会出现上下窜动的间隙，

　　必要时可以在槽内加装调整垫片补偿公差。两侧翼板的安装孔中心距是关键的安装边界参数，设计时需要和安装基座的预留孔位完全匹配，孔的直径要比选用的固定螺栓大0.5到1毫米，预留出装配时的位置调整余量，避免因为加工累积误差导致螺栓无法穿入。弯折处的圆角半径也有明确的工程要求，不能过小，否则钣金弯折过程中会出现外侧材料拉伸开裂、内侧材料堆积起皱的问题，通常圆角半径取板材厚度的1.5到2倍，既能保证弯折工艺的可行性，也能减少弯折处的应力集中系数。这类支座的材质一般根据使用环境选择，常规室内干燥环境可以选用普通冷轧钢板表面做喷塑或镀锌处理，腐蚀环境下则需要选用304不锈钢板材加工，板材厚度的选择要根据实际承载重量计算，

　　通常承载10公斤以内的静载荷选用2毫米厚板材即可，承载超过30公斤则需要提升到3到4毫米厚度，同时对应加大加强筋的厚度与高度。在三维建模过程中，这类构件需要重点关注弯折特征的工艺性，不能出现无法通过常规钣金工艺加工的直角弯折结构，所有的棱边都要做倒钝处理，避免安装过程中划伤操作人员，安装孔的位置要距离翼板边缘留有足够的安全距离，至少保证孔边缘到板材边缘的距离大于螺栓直径的1.5倍，防止螺栓锁紧时翼板边缘出现撕裂问题。实际装配时，先将支座通过翼板的安装孔固定在基座平面上，锁紧螺栓时要采用对角锁紧的顺序，避免翼板因为单侧受力出现翘曲，之后再将需要固定的部件装入U型槽内，通过槽体侧壁的预留连接孔完成锁紧，整个安装过程不需要复杂的工装，普通内六角扳手即可完成操作，后期维护拆卸也十分便捷。这类结构看似简单，但每一处尺寸的设定都对应实际装配与受力的需求，比如加强筋的斜边角度通常取45度，这个角度下力的传导效率最高，同时也不会因为筋板过高干涉U型槽内部件的安装，翼板的宽度设计既要保证安装孔的布置空间，也要避免过宽占用过多的安装位置，在很多紧凑安装空间的场景下，翼板的尺寸会做极限压缩，只保留刚好能容纳安装孔的最小宽度，最大化节省安装空间。
