电力设备用多安装位连接支座结构设计

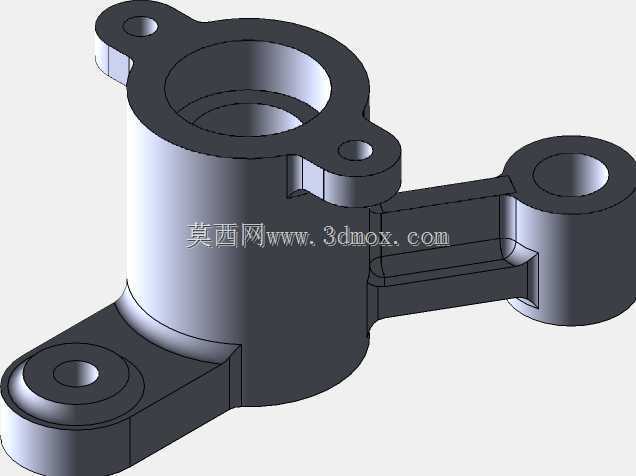

　　在电力输配、工业电控设备的内部装配场景中，这类多接口连接支座是承担介质导流、部件定位、载荷分散的核心结构件，常配套在油浸式电力变压器的油路循环单元、调压机构的连接节点上，替代传统拼接式接头减少密封泄漏点。从实际使用需求出发，这类零件首先要满足多方向的管路对接要求，主体采用中空筒式主腔体作为核心流道，主腔体上端的法兰边设置两个对称的安装耳，耳孔位置经过同轴度校验，保证和上端盖装配时密封面完全贴合，不会因为安装错位导致密封圈压缩量不均出现渗油问题。主腔体侧壁延伸出的横向连接臂，末端集成了同规格的副筒接口，这个接口既可以作为支路油路的引出端，也可以作为传感器的安装基座，在实际选型时可以根据设备回路需求调整接口内孔的加工精度，

　　不需要额外加装转接块。主腔体下方斜向延伸的第三个安装支耳，是为了适配变压器油箱内部的倾斜安装面设计的，三个安装点位不在同一平面上，建模时需要严格匹配油箱内壁的安装凸台坐标，避免装配时出现支耳悬空、螺栓强行锁紧导致的零件应力开裂。设计过程中首先要确定主腔体的通径尺寸，要匹配对应规格变压器的油路流量要求，内壁做了0.5mm的圆角过渡，减少油液流动时的阻力，避免长期运行后杂质在拐角处沉积堵塞流道。所有安装耳的厚度都经过载荷校核，单个耳片可以承受不低于1200N的静态拉拔力，满足设备运输、运行过程中的振动载荷要求，耳孔边缘做了1mm的倒角，既可以去除加工毛刺，也能在螺栓穿装时起到导向作用，提升现场装配效率。

　　主腔体和连接臂的交接位置做了R3的加强圆角，避免直角连接处出现应力集中，在设备长期受温度变化影响产生热胀冷缩时，不会因为应力集中出现裂纹。密封面的平面度要求控制在0.03mm以内，粗糙度达到Ra1.6，保证和对接件装配时密封圈的压缩量均匀，在-40℃到120℃的工作温度区间内都能保持可靠的密封性能。安装边界方面，三个安装孔的中心距公差控制在±0.1mm，装配时不需要额外修配就可以直接和油箱上的预装螺栓对位，横向副筒接口的端面和主腔体轴线的平行度控制在0.05mm以内，保证外接管路装配后不会出现别劲现象，减少管路接头的疲劳损坏风险。零件的壁厚设计采用等壁厚原则，主体壁厚保持在4mm，既满足强度要求，也避免壁厚不均导致铸造时出现缩孔、

　　砂眼等缺陷，适合采用压铸或者砂型铸造工艺批量生产，后续只需要对密封面、安装孔进行少量机加工就可以达到使用要求，加工成本控制在较低水平。在实际设备运行中，这个支座除了承担油路导流作用，还可以作为相邻小部件的安装支撑，比如固定温度传感器的走线卡扣、接地端子等，不需要在油箱壁上额外焊接安装凸台，减少油箱的焊接变形量，提升整体装配的工艺性。建模时所有的安装孔都预留了0.2mm的螺栓装配间隙，适配现场安装时的微小位置误差，所有外露棱边都做了倒钝处理，避免装配工人操作时被锐边划伤，符合机械产品的安全设计要求。
