无人机双光微型球形云台吊舱结构

　　该结构面向小型多旋翼、固定翼及复合翼飞行器的机载感知任务，核心目标是在有限起飞重量和机头安装空间内，把可见光成像、热成像与稳定指向功能整合到一个封闭式球形转台中。实际使用中，这类吊舱并不只是把摄像头挂到飞机上，而是要同时处理振动隔离、视场遮挡、线缆弯折、重心位置、气动阻力和地面维护等问题，因此建模时需要从整机边界反推吊舱尺寸，而不是单独完成一个外观球壳。

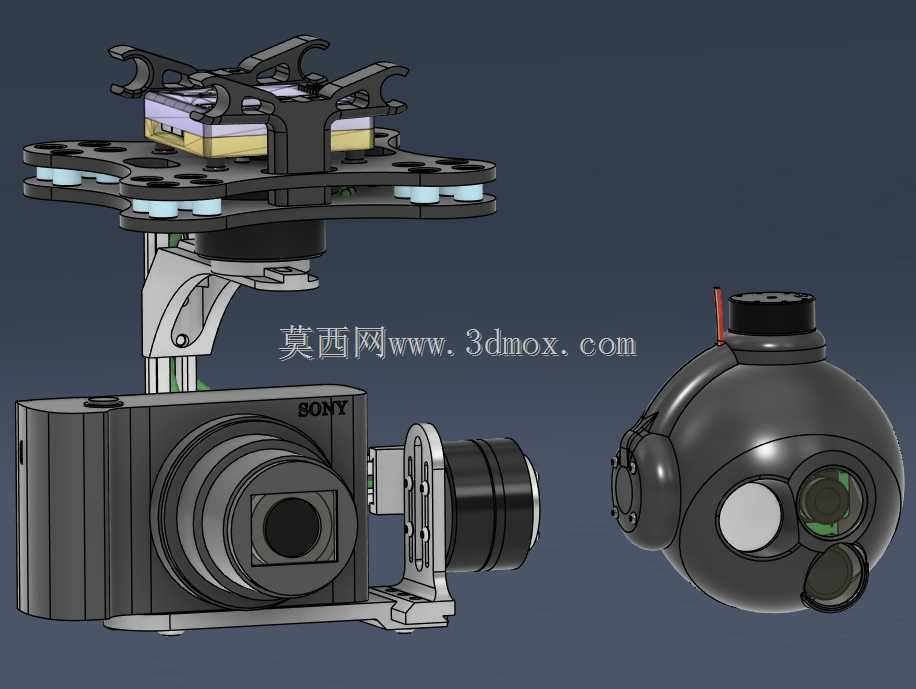

　　吊舱前部采用近似球形的回转外形，镜头窗口集中布置在球头正面。球壳在偏航、俯仰运动时能够保持较小的外包络，避免窗口边缘在大角度观察时碰到机身或支架。可见光通道设置两枚不同视场的相机，一枚偏向广角，用于起降、避障、目标搜索和飞行态势感知；另一枚偏向窄视场，用于对远处目标进行放大确认。热成像通道独立布置，可在夜间、雾霭、烟尘或低对比度环境下识别热源，适合巡检、搜救、安防巡逻和野外作业。三类传感器的光轴需要在装配基准上尽量靠近，减少切换画面时的视差偏移。

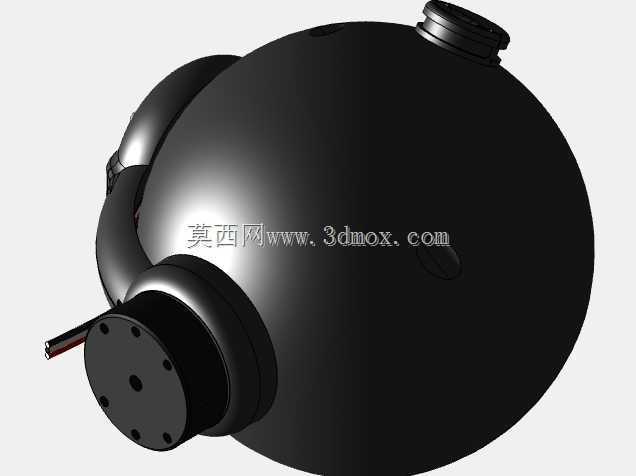

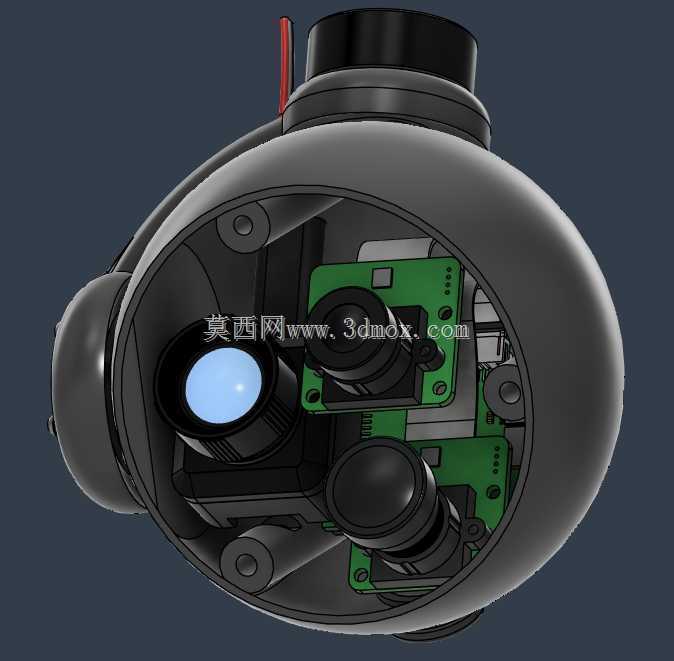

　　从结构分层看，球头内部应包含传感器安装板、减振或定位垫块、镜头遮光边界、俯仰框架以及走线空间；后部连接固定座，用于承载偏航轴、驱动件、滑环或柔性线缆。球形外壳不能只按视觉曲面建模，窗口周围需要预留镜头压圈、密封边、玻璃厚度和调节余量。镜头孔位之间的壁厚要兼顾刚度与重量，孔边不宜形成尖锐薄弱区；外壳内侧应设置加强筋或安装柱，使螺钉锁紧力传递到框架而不是压在薄壁球壳上。

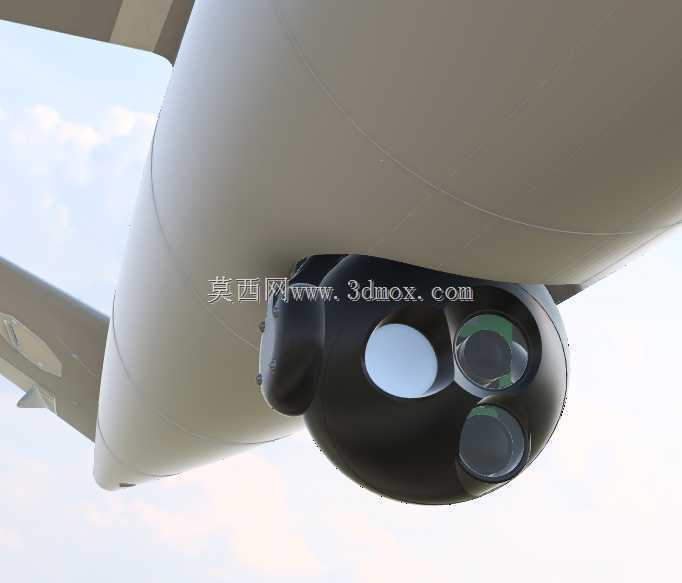

　　安装边界方面，吊舱上方与机身腹部或机头支臂连接，连接面需要明确螺栓孔位、定位销、防松方式和拆装方向。由于云台工作时会持续转动，机身下方不得出现天线、脚架、舱门边缘或整流片进入镜头视场。模型在整机布置阶段应按最大俯仰角和偏航角做运动包络检查，尤其要确认广角镜头在斜下方观察时，球壳后部、固定座和飞机蒙皮不会切入画面。线缆从静止机身进入转动球头，应预留弯曲半径，避免在反复转动中被拉扯；若采用滑环，需要在轴向留出直径和长度空间，若采用柔性排线，则要限制转角并设计走线弧道。

　　设计思路上，微型吊舱的难点在于小尺寸带来的连锁约束。传感器数量增加后，球头重量、转动惯量和功耗都会上升，若重心偏离俯仰轴，驱动机构需要持续补偿，画面稳定性也会受影响。因此相机板、热像仪核心和连接器应尽量靠近转动轴线布置，较重元件不要悬在球头最前端。球壳材料可按样机阶段选择轻质工程塑料或复合材料，安装框架则需要更高刚度，以保证镜头光轴在温度变化和振动环境下不发生明显偏移。

　　在飞行平台适配中，该吊舱适合挂载在对风阻敏感的小型无人机上。球形前脸能够减少突出棱角，后部固定座则提供与机身整流件衔接的平面。维护时，前球罩应能够快速打开，方便检查镜头板、接插件和减振件；但外露螺钉数量不宜过多，以免增加装配误差和气动表面不连续点。窗口玻璃需要略低于或平齐外轮廓，并设计遮光唇边，降低侧向阳光在画面中产生眩光。

　　三维建模过程中，应先建立镜头光轴、转动轴线和安装基准面，再围绕这些基准生成球壳与支架。相机镜头的前端直径、后截距、PCB轮廓和连接器高度都要作为硬约束纳入模型，热像仪的散热路径也不能被封闭球壳完全忽略。若设备长时间工作，球头内部应预留自然对流或导热接触面，避免热源紧贴可见光相机板。整体结构完成后，还需检查吊舱挂装后的整机重心、起落架离地间隙、降落冲击余量以及云台自检转动范围，使该双光球形吊舱从概念外形落实为可装配、可维护、可飞行的机载感知部件。
