方程式竞速赛车整车结构三维造型

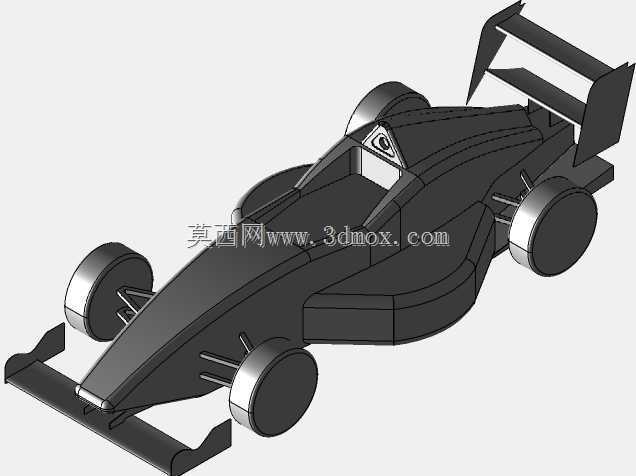

　　这套竞速赛车的三维结构造型，围绕场地方程式赛事的整车气动布局与底盘承载逻辑搭建，所有曲面与硬点位置都对应赛道高速行驶的实际工况，没有脱离工程约束的装饰性造型。先从整车外廓边界来看，单体壳座舱居中布置，前后轮距、轴距的比例完全参照入门级方程式赛事的技术规则设定，前翼伸出车头最前端，端板垂直于地面，主翼面采用多层负攻角构型，行驶过程中可以将车头来流梳理为下洗气流，直接在前轴区域产生向下的正压力，避免高速入弯时前轮抓地力不足出现推头。车头鼻锥采用窄截面尖楔造型，从前端前翼安装点向后平滑抬升，衔接座舱前部的防撞结构，既压缩了车头正投影迎风面积，降低整车高速行驶的压差阻力，也为前悬架的摇臂、拉杆预留出充足的安装空间，不会出现轮跳过程中运动件与车身覆盖件干涉的问题。

　　座舱区域按照单体壳承载思路设计，两侧的侧箱从座舱肩线向后延伸，内部预留出散热风道的通流截面，赛车行驶时迎面冲入侧箱进气口的气流，可以穿过散热器芯体后从侧箱上缘的导流槽快速导出，把动力单元、传动系统工作产生的热量持续带走，不需要额外布置占用空间的强制散热风扇。座舱后方的防滚架结构采用三角桁架式硬点设计，高出头盔位置的顶部轮廓满足赛事翻滚防护的高度要求，即便车辆出现倒扣事故，也能保证座舱内部的乘员生存空间不被侵入。车尾部分的多层尾翼通过两根垂直支撑立柱固定在传动箱后端，翼面攻角可以根据不同赛道的下压力需求灵活调整：在多低速弯的狭窄赛道可以加大翼面攻角，换取更高的后轴下压力，提升出弯加速时的牵引稳定性；在长直道占比高的赛道则减小攻角，降低整车气动阻力，提升直道尾速。

　　行走部分的四轮完全外露，前轮前方与后方都布置了导流挡板，能够打乱轮胎旋转时带起的乱流，减少轮胎尾流对侧箱进气效率的干扰。轮毂采用大直径窄胎构型，悬架的上下叉臂、转向拉杆、推杆结构都按照真实硬点位置建模，轮跳过程中各杆件的运动轨迹、悬架几何的外倾变化、主销后倾角度都可以在三维环境中直接做运动校核，避免设计阶段出现杆件运动干涉、转向阿克曼百分比匹配不合理的问题。前翼两端的端板还延伸出小型导流片，可以把前轮外侧的气流向车身两侧疏导，进一步降低轮胎的气动阻力。

　　从结构设计的思路上，这套造型没有把覆盖件做成完全封闭的实体，所有车身面板的分块线都对应实际复合材料铺层的成型工艺，前翼、鼻锥、侧箱外壳、尾翼这些易在碰撞中损坏的部件都采用独立分块设计，赛事过程中出现剐蹭后可以单独快速更换，不需要拆解整个车身。底盘下部的平面尽量保持平整，从车头底板到车尾扩散器区域的型面逐步抬升，利用文丘里效应在车底形成低压区，进一步把整车“吸”在赛道表面，和前后翼产生的下压力形成互补，高速过弯时可以承受更高的侧向加速度。

　　针对三维结构从业者来说，这个模型可以直接用来做气动外形的二次优化：比如调整前翼各翼片的间隙、攻角匹配，修改侧箱导流曲面的曲率，校核悬架硬点改动后整车的运动包络，也可以作为学生方程式赛事的整车布局参考，在初期总布置阶段快速验证各系统的安装边界——动力单元的布置位置、油箱的容纳空间、散热器的安装尺寸、车手坐姿的人机空间，都能在这个整车坐标系里直接核对，避免后续详细设计时出现各系统争抢空间的问题。外露的车轮、推杆悬架、开放式驾驶舱、前后高架翼片这些典型方程式赛车的结构特征，也能帮助建模人员理解竞速车辆“气动优先、承载一体化、维修快换”的核心设计逻辑，和普通民用乘用车的封闭车身、舒适取向布局形成明确区分。
