无人机飞控Here2圆形GPS定位模块

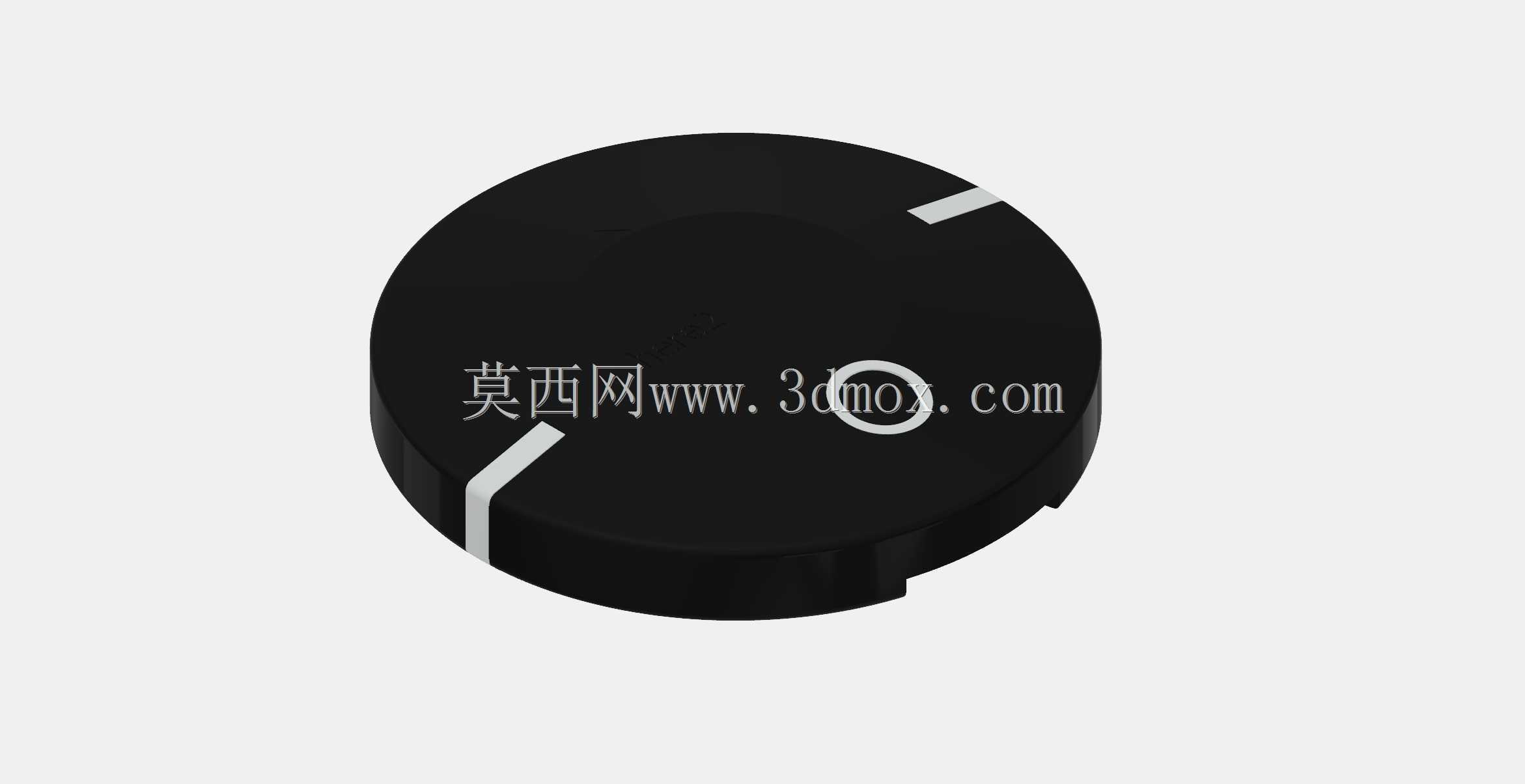

　　多旋翼无人飞行器在户外执行航测、植保、巡检任务时，飞控系统对自身空间位置的感知精度直接决定航线保持、定点悬停、自动返航等核心功能的可靠性，外置GNSS定位模块作为飞控最关键的位置感知外设，需要在振动、气流、温差、电磁干扰并存的机载环境下持续输出稳定的定位数据。这款圆形外置GPS定位模块的三维结构，围绕无人机机载安装的实际约束完成完整还原，壳体采用扁平圆盘式布局，整体轮廓没有突出的尖锐棱角，外露安装面平整，能够直接通过双面胶、减震泡棉或者小型支架固定在飞行器机身顶部、旋翼气流扰动较弱的开阔位置，避免机身结构、电池、电调等金属与大功率器件遮挡卫星信号。

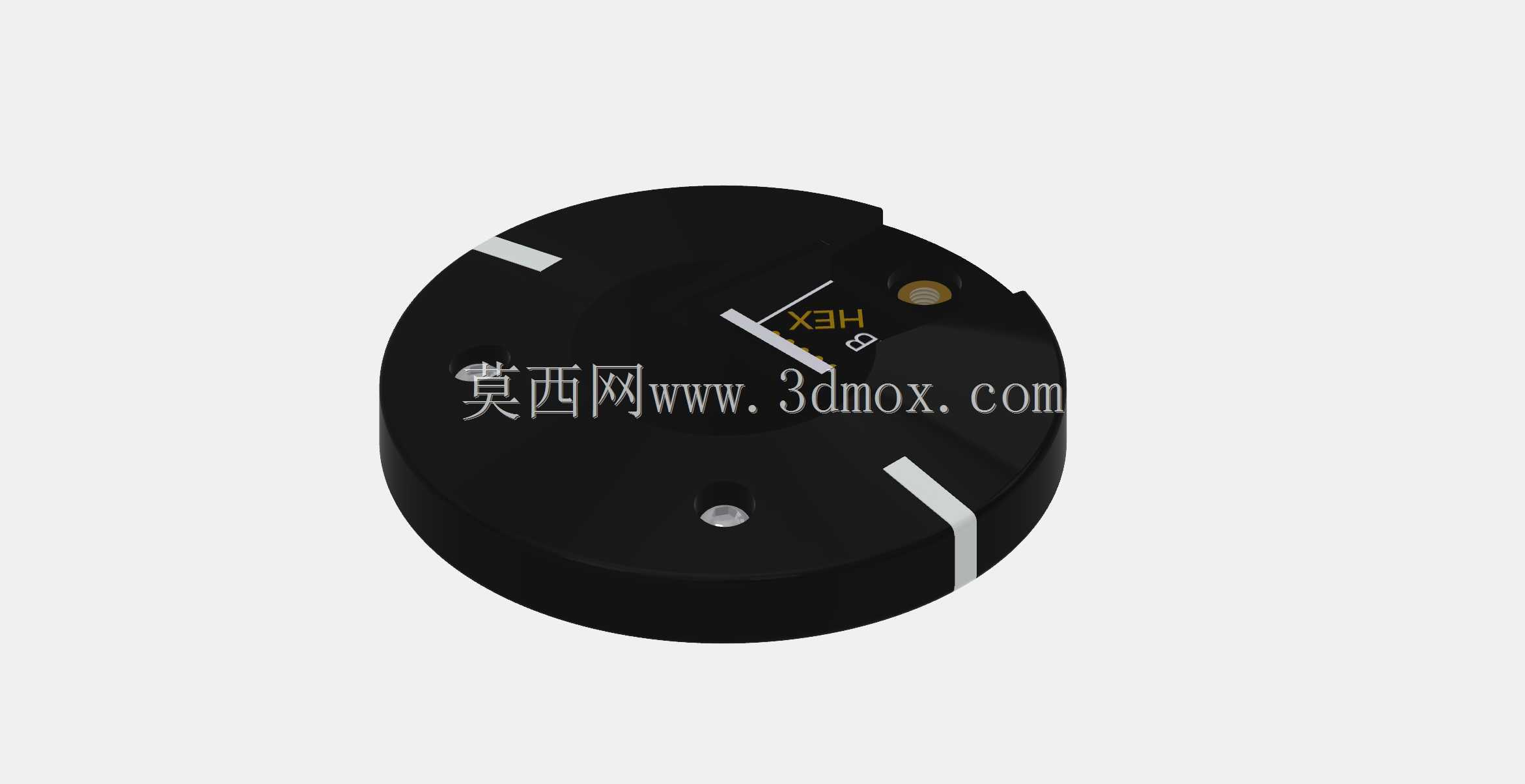

　　从结构设计思路来看，圆盘形外壳并非单纯追求外观辨识度，圆形轮廓在机载场景下有明确的工程价值：无人机飞行过程中任意方向来流都不会在壳体边缘形成明显的气动台阶，相比方形外壳能够降低高速前飞时外壳产生的风阻力矩，减少外置模块对飞行器重心配平的干扰；壳体侧壁预留的两处对位缺口与定位凸边，在装配时可以快速区分安装朝向，让内部罗盘的轴向与飞控安装方向保持一致，避免外场装机时出现航向偏移。壳体顶面做了微弧过渡，没有容易积水的凹槽，雨天作业或者晨露环境下水分会沿圆弧表面自然滑落，降低信号天线区域长期积水带来的信号衰减风险。

　　模块内部的空间排布完全围绕GNSS接收天线与磁罗盘的工作特性展开，圆盘中心区域对应陶瓷天线的安装位置，该区域上方壳体壁厚均匀，没有设置加强筋或者金属嵌件，保证卫星信号能够以最小损耗穿透外壳；磁罗盘相关器件远离壳体边缘的安装固定位，尽可能拉开与机身电源线、动力电机的距离，减少强电流产生的磁场对航向检测的干扰。壳体下半部分的侧边预留了线缆引出的避让空间，连接飞控的通讯线束可以从圆盘侧下方平顺引出，不会在壳体底部形成硬折，长期振动环境下也能避免线缆根部反复弯折断裂。

　　安装边界方面，该模块整体厚度控制在较低水平，圆盘外径适配主流中小型无人机的顶部安装空间，整机装配后不会过度超出机身投影范围，收纳转运过程中不容易被磕碰；底部安装平面的平面度经过结构约束，搭配减震垫安装时能够均匀贴合，不会出现单点翘曲导致的振动传递异常。模块自身重量经过轻量化平衡，外壳在满足防护强度的前提下去除了不必要的厚壁区域，对飞行器总重的增量控制在极小范围，不会明显影响续航时间。

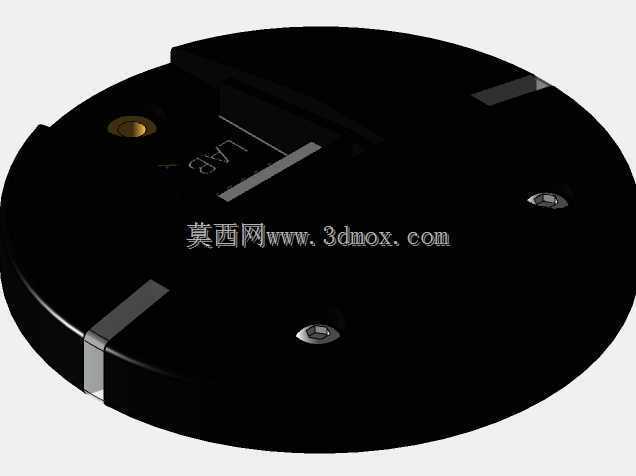

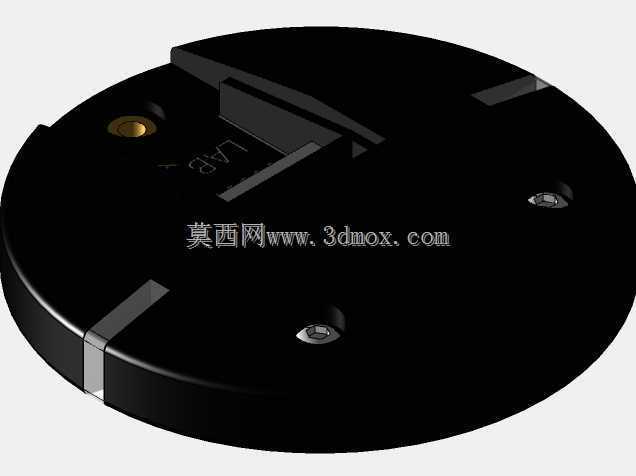

　　在实际飞控适配场景中，该模块的安装尺寸与同系列前代定位外设保持一致，已经完成原有装机支架、减震座、线束长度匹配的载机，不需要重新设计安装结构就可以直接替换升级，外场作业时更换备件的效率很高。结构建模过程中完整还原了壳体的分模线、侧边定位缺口、顶面标识对位特征以及底部安装配合面，工程师在完成无人机整机布局设计时，可以直接将该模块装配入整机数字样机，校核顶部安装空间、线束走线路径、与GPS折叠支架的干涉情况，也可以基于该外形数据定制专用的快拆安装座、防雨保护罩或者多模块共装支架，提前在设计阶段排除卫星信号遮挡、电磁兼容距离不足、气动阻力过大等潜在问题，减少后续装机试飞阶段的结构返工量。
