立式共模扼流滤波电感结构设计

　　该立式共模扼流圈采用UU9.8规格双窗口磁芯架构，整体为直插式板载安装形态，是电源输入端口抑制共模传导干扰的核心被动元件，在开关电源、变频驱动板、工控供电模块、家电主控板、通信设备电源入口等场景中广泛使用，串联在交流或直流输入回路中，对线路上叠加的共模高频噪声呈现高阻抗，同时对正常工作的差模工频/低频工作电流几乎不产生衰减，在不影响主回路功率传输的前提下完成EMI噪声滤波，帮助设备通过电磁兼容传导类测试要求。

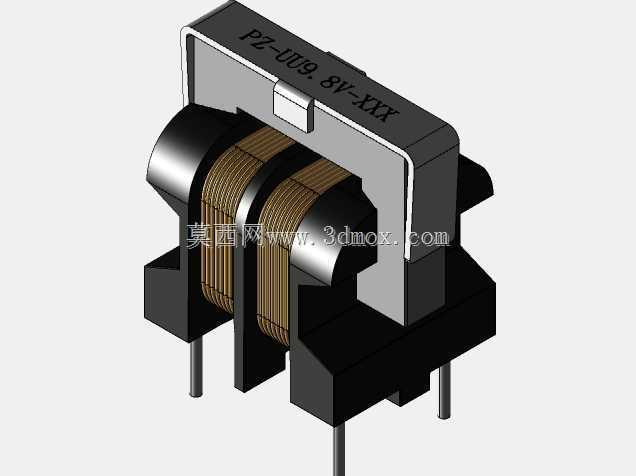

　　从结构组成来看，元件分为铁氧体磁芯、两组对称绕组、绝缘固定骨架、顶部夹持固定夹、底部直插引脚五个核心部分：磁芯为双U型对合形成闭合双孔磁路，两个绕组分别绕制在磁芯两侧中柱上，绕向对称、匝数一致，当共模干扰电流流过两组绕组时，两个绕组产生的磁场在磁芯内同向叠加，呈现很高的感抗，对共模噪声形成强抑制；而正常工作的差模电流流过时，两侧绕组产生的磁场反向抵消，磁芯不会发生直流偏磁饱和，即使通过较大工作电流也不会出现电感量大幅跌落的问题。骨架采用耐高温绝缘工程塑料注塑成型，绕组与磁芯、绕组与外部金属夹之间保留足够爬电距离，满足安规绝缘间距要求，漆包线绕组分层整齐绕制，外层可包覆绝缘玛拉胶带，避免线匝松散、引脚受力时漆皮破损短路。顶部的金属弹性卡扣跨压在磁芯上表面，既可以将对合的两半磁芯紧密压合固定、减小磁芯结合面气隙波动，保证电感参数一致性，也能在浸漆、波峰焊接过程中避免磁芯受震动出现移位、松脱。底部引出的多根直插引脚为镀锡铜材质，引脚位置按照标准PCB焊盘间距排布，插装时元件垂直立在电路板表面，引脚穿过焊盘后过波峰焊即可完成固定，相比卧式安装占用更小的板面投影面积，适合板面空间紧张的高密度电源板布局。

　　建模过程中首先按照UU9.8磁芯的标准外形尺寸搭建双U磁芯实体，保证磁芯中柱直径、窗口宽度、磁芯总高度符合行业通用规格，之后绘制注塑骨架的绕线槽、挡墙、引脚定位孔结构，绕线部分按照实际绕组排布还原铜线层叠形态，顶部金属夹按照冲压钣金件的折弯特征建模，保留卡扣的弹性折弯边与压接圆角，底部引脚按照插装伸出长度建模，明确引脚中心距、引脚直径、元件本体离板间隙这些安装边界：设计PCB封装时需要对应预留焊盘位置，保证元件插装后本体底部与板面留有少量间隙，避免焊接时助焊剂残留堆积在骨架底部，同时元件顶部保留足够安全距离，不与周边壳体、 tall 电容、散热片发生干涉。结构设计上充分考虑了批量生产的工艺性：骨架的绕线槽挡墙高度可以约束绕组绕制范围，避免漆包线滑出槽口，磁芯与骨架之间的装配间隙控制在合理公差范围，既方便工人组装时将磁芯插入骨架，又不会出现装配后磁芯晃动量过大的问题，金属卡扣的压紧力经过匹配，不会因为压力过大导致铁氧体磁芯受应力碎裂，也不会压力过小导致磁芯结合面出现缝隙、电感参数离散性超标。这类共模滤波电感在实际选型时，工程师会根据回路工作电流选择对应线径的漆包线，根据需要抑制的噪声频段选择合适磁导率的铁氧体材料，三维结构模型可以直接用于PCB布局阶段的干涉检查、整机壳体装配校验，也可以作为后续衍生不同引脚长度、不同绕组匝数规格产品的基础设计模板，提前验证安装空间、绝缘距离、装配顺序的合理性，减少打样后出现结构干涉、安规距离不足的返工问题。
