F450四旋翼无人机机架结构设计方案

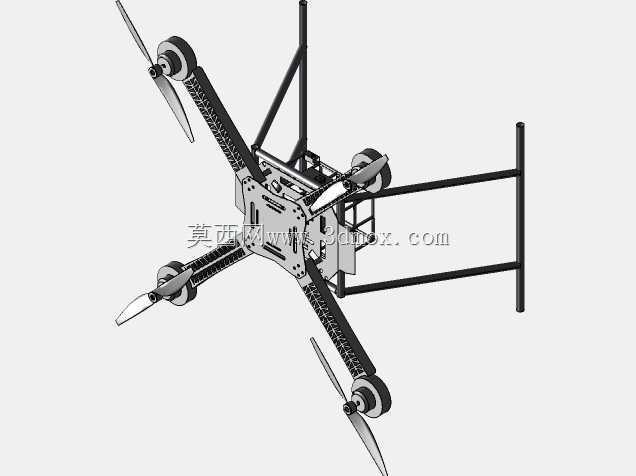

　　这款四旋翼飞行平台的机架设计，核心围绕中小载荷航拍、教学实训、低空巡检类场景的实际使用需求展开，日常作业中可搭载轻量化运动相机、小型气体检测模块、高清图传设备完成半径1公里范围内的低空作业任务，在农林植保小样测试、校园科创教学、电力线路近距巡检、航模爱好者二次开发场景中都有较高的适配性。从结构功能特性来看，机架采用上下双层中心板叠合的承载设计，中心板区域预留了飞控板、电调、电池、接收机的标准安装孔位，孔位间距兼容市面上主流的开源飞控安装尺寸，无需额外打孔即可完成核心航电部件的固定；四个机臂采用碳纤复合管材与注塑端座结合的结构，机臂端座预留了电机安装的标准孔距，适配2212、2216系列外转子无刷电机的直接安装，

　　机臂与中心板的连接采用快拆式锁紧结构，日常运输时可快速将机臂折叠或拆卸，缩小收纳体积，外场作业时无需复杂工具即可完成整机组装。设计过程中优先考量了飞行过程中的结构刚性与整机重量的平衡，机臂长度设定为450mm级别的标准轴距，这个轴距区间既能够保证10寸螺旋桨转动时不会出现桨间干涉，又能将整机空载重量控制在合理区间，避免过大的结构重量消耗电池能量影响续航；中心板下方预留了10mm高度的设备安装夹层，可将电调、分电板内置在夹层内部，既减少了线材外露带来的飞行风阻，也能避免低空飞行时杂草、树枝剐蹭线材造成飞行故障。机架底部预留了起落架安装位，配套的高脚起落架高度经过测算，能够保证机身下方挂载的相机、传感器在起降过程中不会与地面发生剐蹭，

　　起落架支杆采用垂直受力的结构布局，硬着陆时可通过自身微小形变吸收冲击能量，避免冲击力直接传递到中心板区域损坏航电部件。从安装边界来看，中心板的最大安装宽度为120mm，可兼容最大尺寸为100*100mm的飞控与分电板组件，机臂端座的电机安装孔位支持16mm/19mm两种标准孔距的电机安装，电池绑带位可容纳最大宽度为45mm的3S/4S锂聚合物电池固定，整机装配完成后螺旋桨转动的最大外沿直径不超过550mm，可适配常规的便携无人机收纳包进行转运。结构细节上，机臂与中心板的连接部位做了加厚的应力分散设计，避免长时间飞行振动导致连接位出现裂纹，所有走线孔位都做了圆角钝化处理，防止装配时线材绝缘层被锐边割破造成短路；

　　中心板上层预留了GPS模块的安装凸台，凸台高度高于机臂上沿，可避免碳纤结构对GPS信号造成屏蔽，保障飞行过程中的定位精度。实际使用中，这款机架的振动抑制表现经过结构优化，机臂与中心板之间可加装薄橡胶减震垫，过滤电机转动产生的高频振动，避免振动传递到飞控或搭载的成像设备上，提升飞行稳定性与成像清晰度。
