V尾布局固定翼无人机起落架整机结构

项目分类:无人机 发布时间:2024-08-27 ID:768596
  • V尾布局固定翼无人机起落架整机结构
  • V尾布局固定翼无人机起落架整机结构
  • V尾布局固定翼无人机起落架整机结构
  • V尾布局固定翼无人机起落架整机结构
  • V尾布局固定翼无人机起落架整机结构
  • V尾布局固定翼无人机起落架整机结构
  • V尾布局固定翼无人机起落架整机结构
  • V尾布局固定翼无人机起落架整机结构
  • V尾布局固定翼无人机起落架整机结构

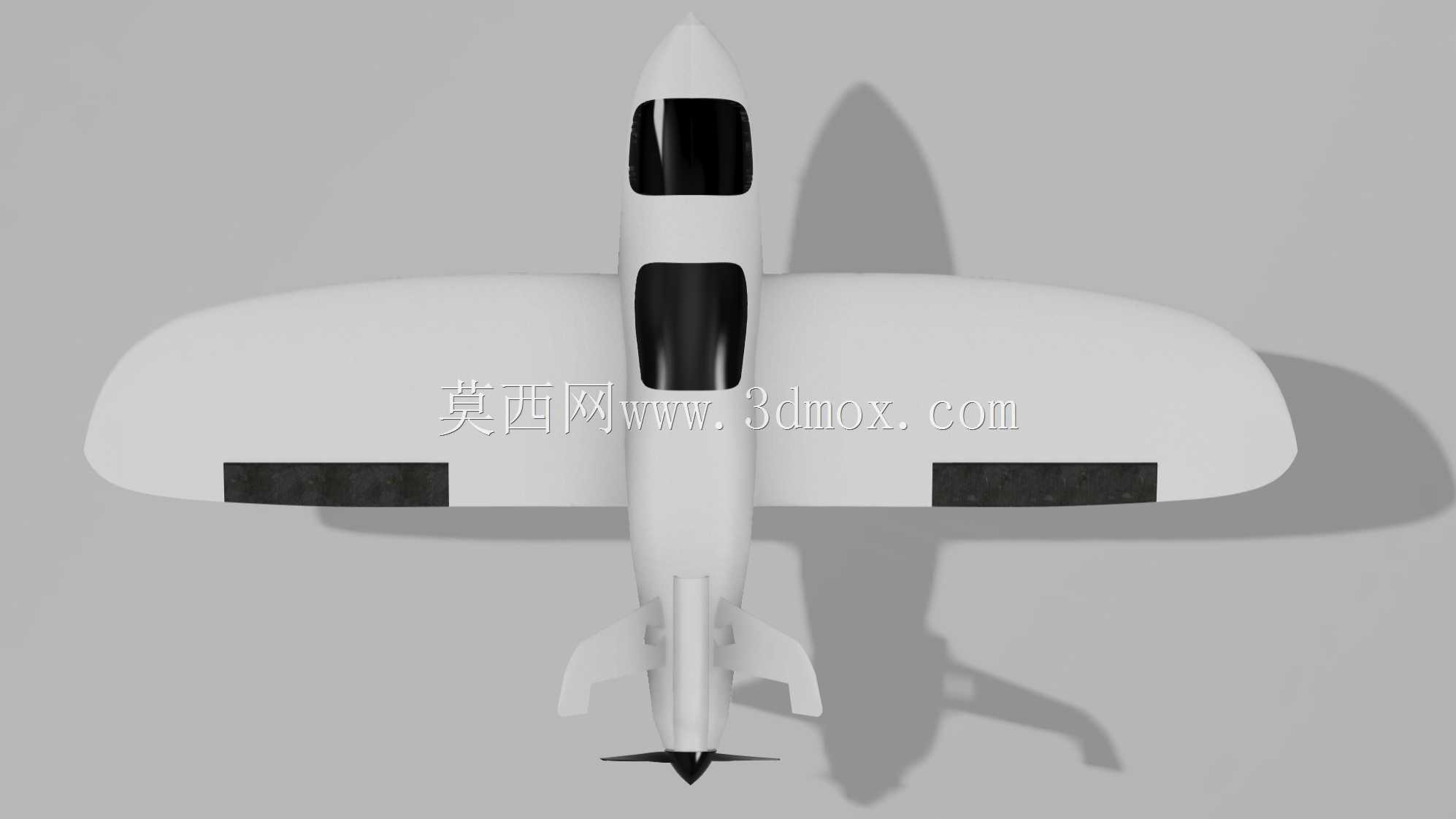

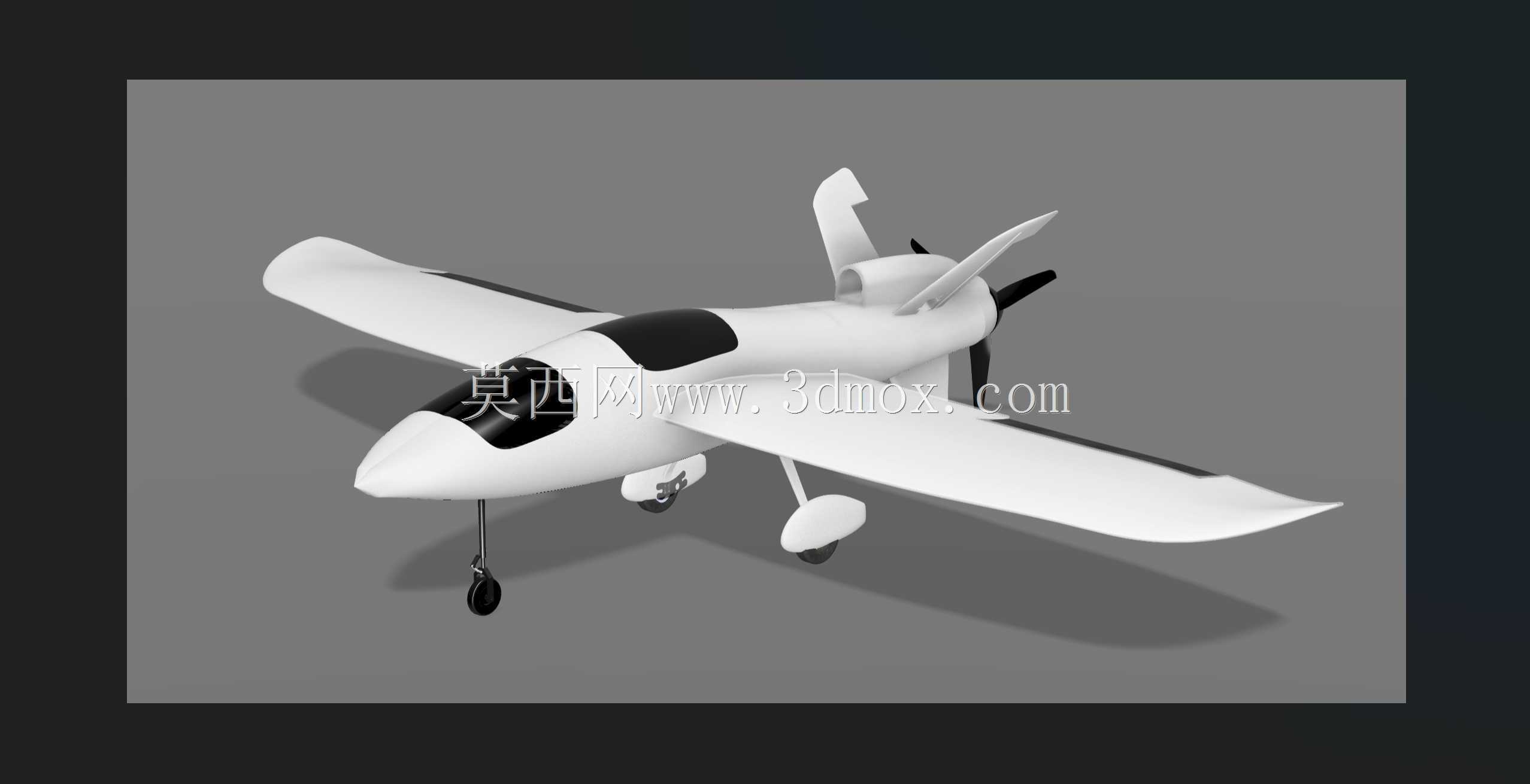

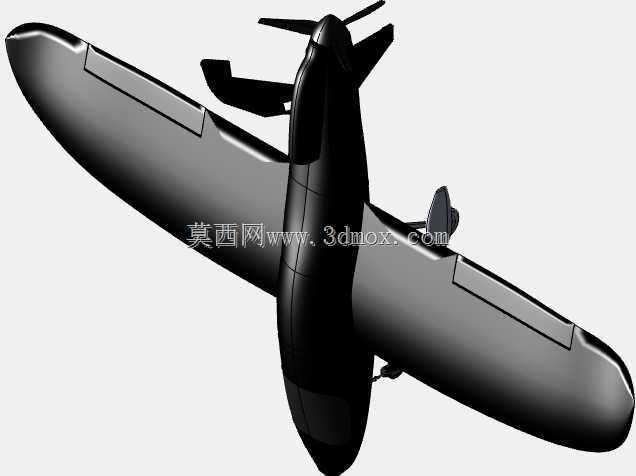

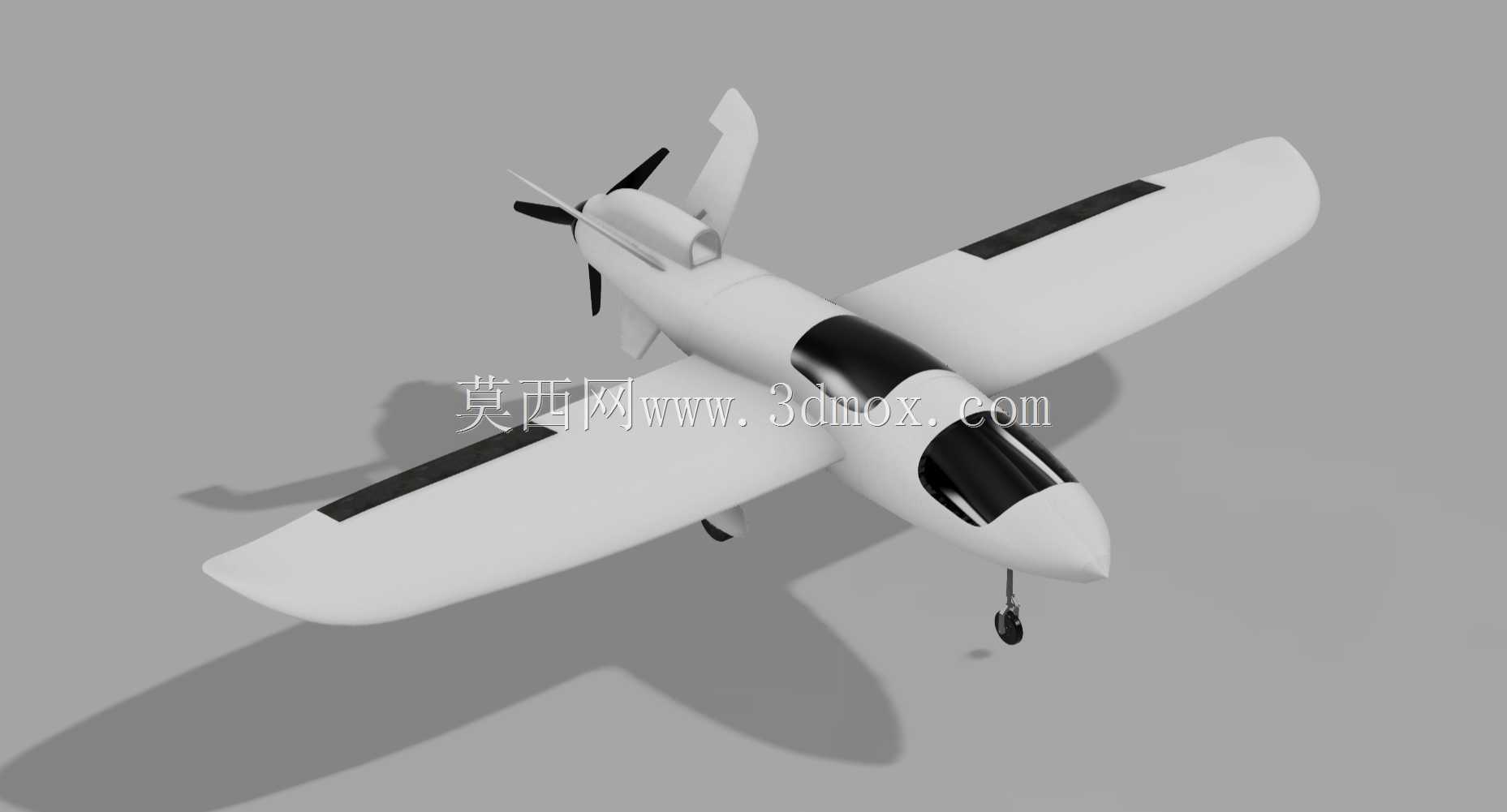

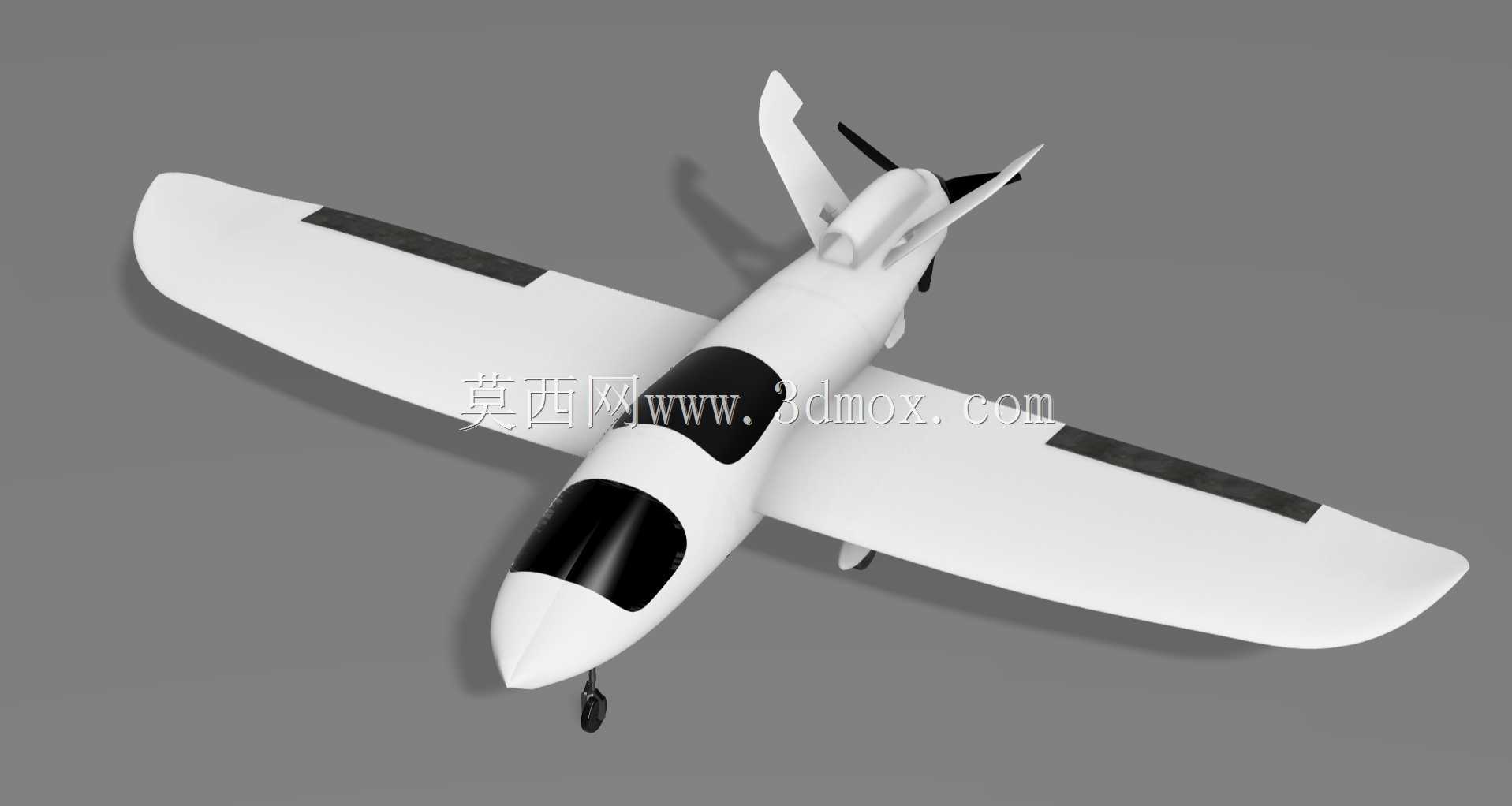

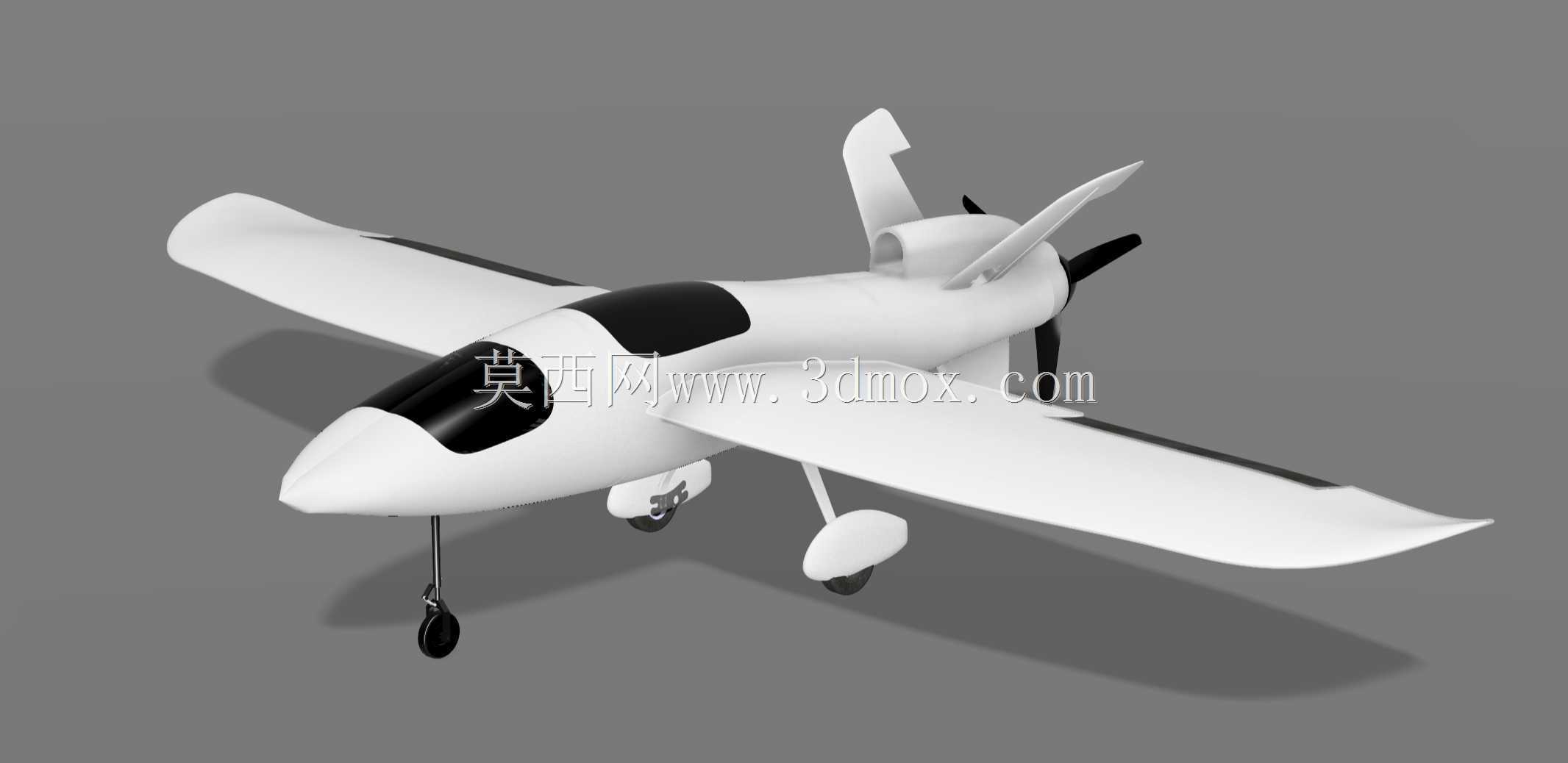

  这套三维结构围绕小型固定翼无人机制定,重点不在外观渲染,而在把V型尾翼、后推动力、前三点起落架和机身载荷空间之间的关系完整表达出来。整机采用上单翼布局,机翼沿机身两侧伸展,翼面带有轻微后掠和上反特征,适合在低空巡航、地形巡查、线路巡检、农田边界测绘以及小型设备挂载验证中使用。机身前段设置流线型整流罩,内部可容纳飞控、电池、导航模块和任务载荷;中段与机翼承力区衔接,后段逐步收窄,为尾部螺旋桨和V尾安定面留出安装空间。

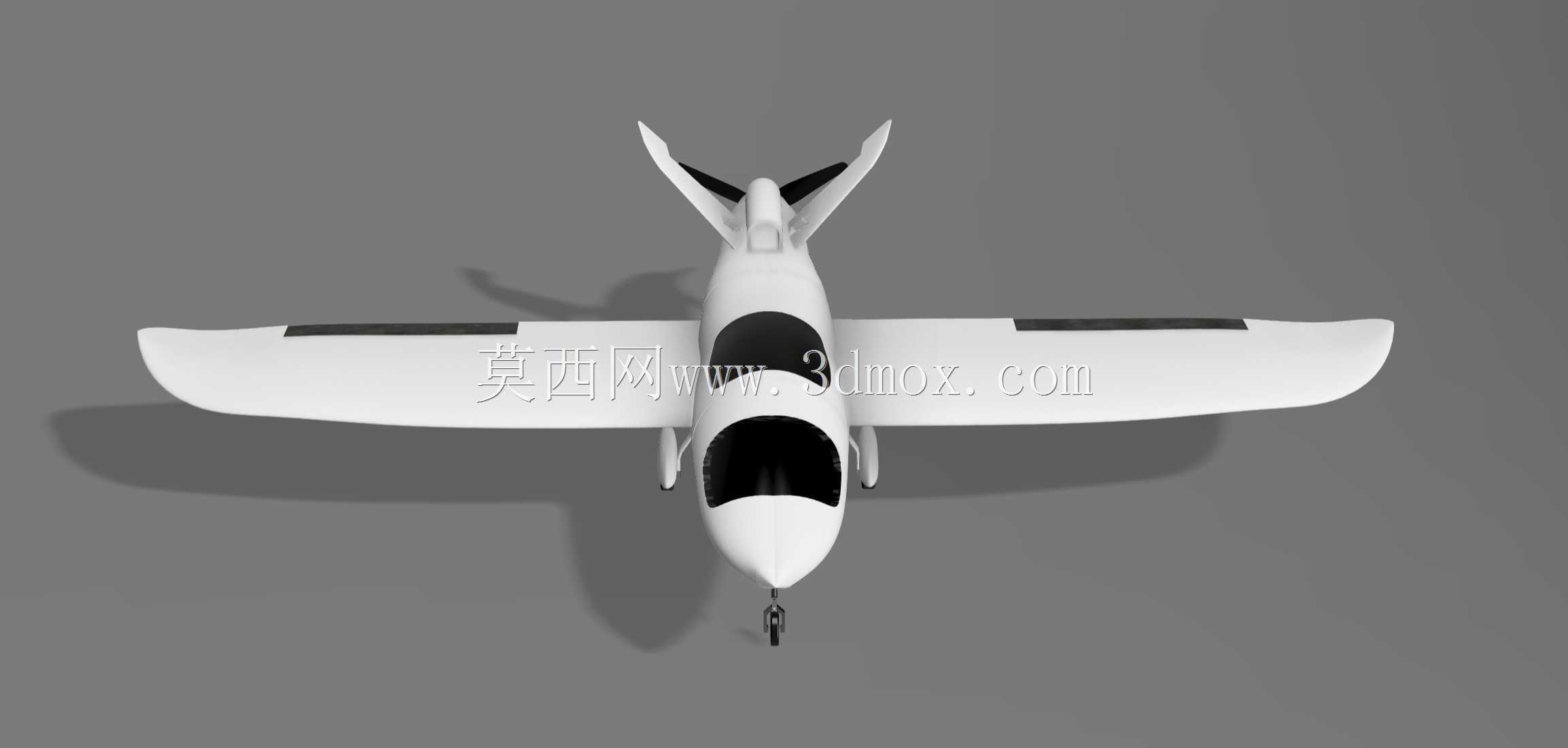

  V型尾翼是该结构中最值得关注的部分。两片尾撑安定面不再采用传统平尾与垂尾分开的形式,而是以对称夹角向后上方展开,同时承担俯仰稳定和方向稳定功能。这样的布置可以减少尾部构件数量,降低尾翼干扰阻力,也让后推螺旋桨周围的气流通道更加简洁。建模时需要特别控制两片尾翼的夹角、后掠位置、根部过渡圆角以及与机身尾锥的连接宽度。夹角过小会导致方向安定不足,侧风飞行时偏航阻尼偏弱;夹角过大则会削弱俯仰控制效率,并增加尾翼根部弯矩。尾翼后缘预留舵面安装边界,舵机摇臂、拉杆和铰链轴线应在数模中保持可装配关系,避免后期干涉。

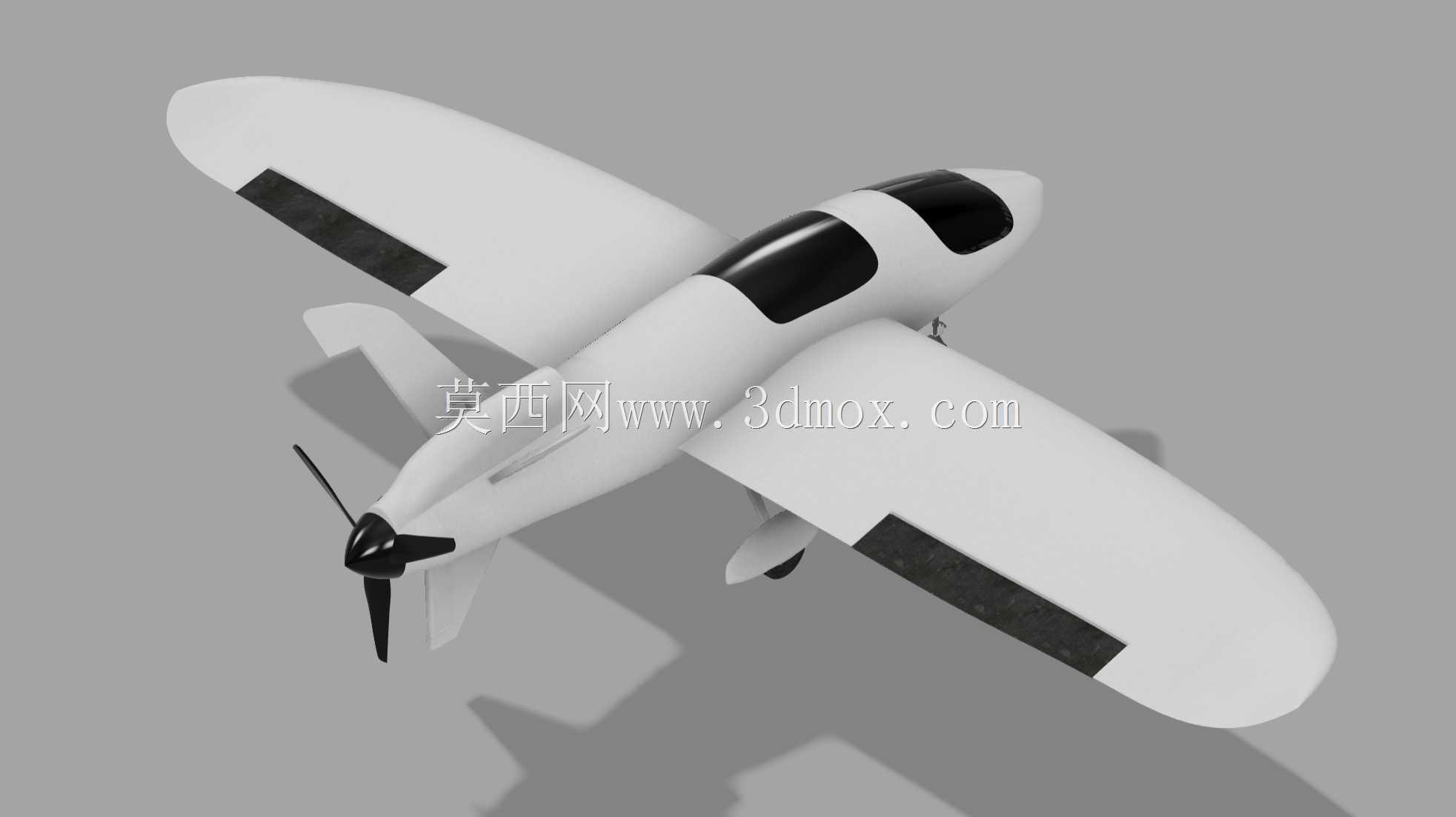

  动力系统采用尾部推进式布置,螺旋桨位于机身末端后方,电机座通过尾段承力框固定。该布置使机头空间能够优先留给摄像、测绘或传感设备,同时减少螺旋桨气流对前向任务设备的遮挡。结构设计时要把电机轴线、机身基准线和螺旋桨旋转平面分开校核:电机轴线通常相对机身轴线带有微小安装角,用于配合巡航迎角下的推力方向;螺旋桨与尾翼前缘之间必须保留安全间隙,防止振动、桨叶变形或异物侵入造成碰擦。尾段内部还需考虑电机线缆通道、冷却气流和拆装维护口盖,不能只按外形曲面封闭处理。

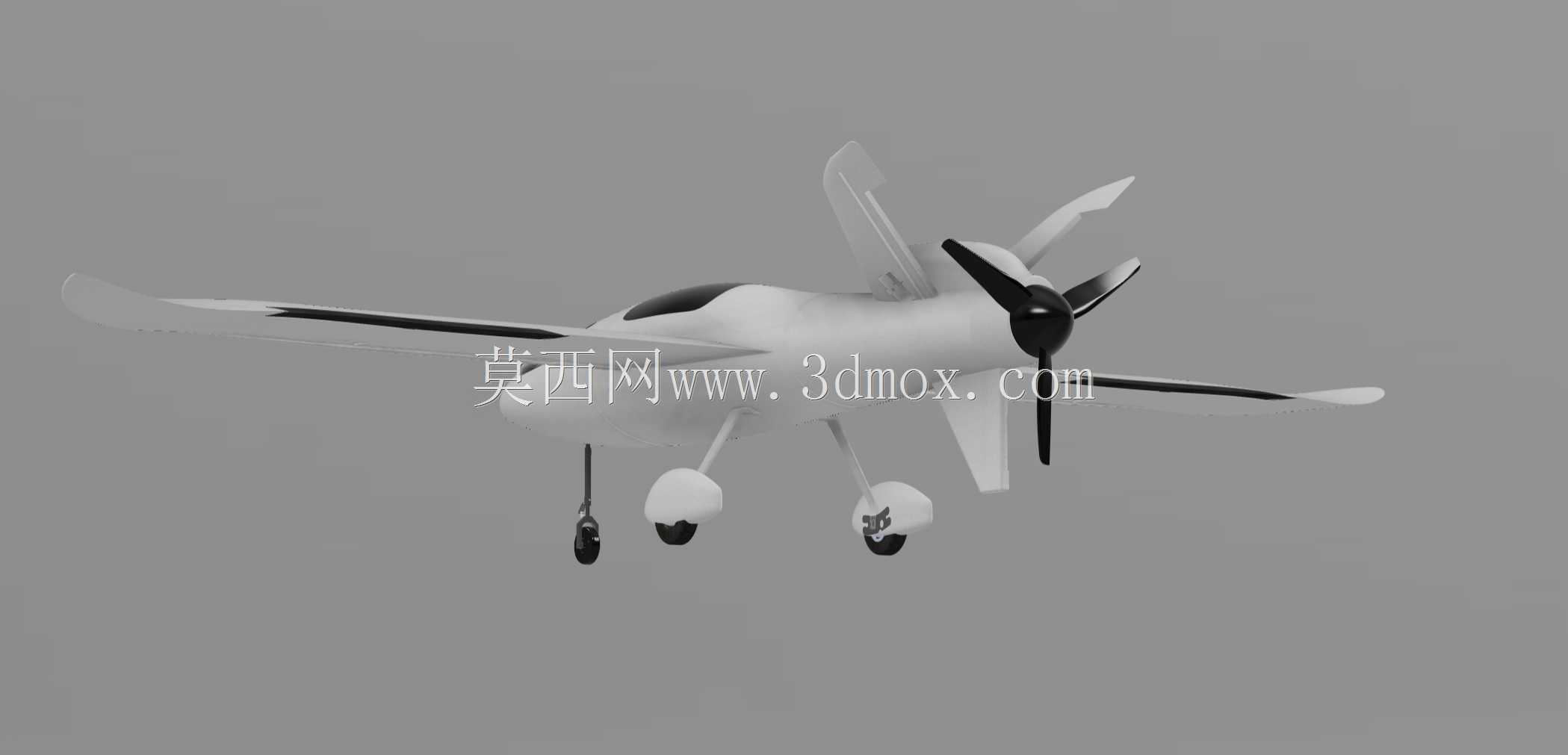

  起落架采用前三点式构型,前起落架位于机头下方,两个主起落架布置在机身重心稍后区域。前起落架为单支柱形式,配小型机轮,可承担地面转向和滑跑支撑;主起落架通过斜撑杆与机身下部连接,机轮位置向外展开,以提高起降滑跑时的横向稳定性。相比滑橇式或手抛起飞结构,轮式起落架更适合硬化跑道、平整草地和重复起降任务。设计中需要把主轮距、前轮距、停机迎角和重心投影位置联动检查。主轮距过窄会使地面转弯和侧风着陆稳定性下降,主轮过于靠后则可能导致抬前轮困难,过于靠前又会增加拿大顶风险。主支柱与斜撑杆的连接点应落在机身加强框或夹层结构承力区,不能简单附着在薄蒙皮表面。

  机身外形采用尖头钝底的流线轮廓,座舱区域以黑色透明件表现,实际工程中可替换为设备舱盖或整流蒙皮。机翼与机身交接区需要保留翼梁穿过或接头安装的空间,翼根下部不宜被起落架接头过度削弱。机翼下表面与主起落架支杆之间存在明显空间约束,拆装机翼、维护舵机和更换电池时,支杆不能遮挡舱口。整机外轮廓边界还应考虑运输状态:机翼若采用可拆卸或折叠方案,翼身定位面、快拆销、电缆接头和防错装方向都需要在结构细化阶段明确。

  从使用场景看,这类V尾固定翼平台适合对续航效率和任务舱空间有要求的低空作业。与多旋翼相比,它依赖固定翼升力维持巡航,飞行效率更高,适合线状区域巡查和较大范围测绘;与常规尾翼相比,V尾结构零件更少、尾部阻力更低,但对舵面混控、安定面刚度和地面检修精度提出更高要求。三维模型中把机身、机翼、V尾、螺旋桨、起落架支柱、机轮和连接接头分层建立,能够直接用于结构干涉检查、样机布置评审、3D打印验证件制作以及后续航电设备安装设计。
