可拆卸组合式呼吸过滤器结构设计

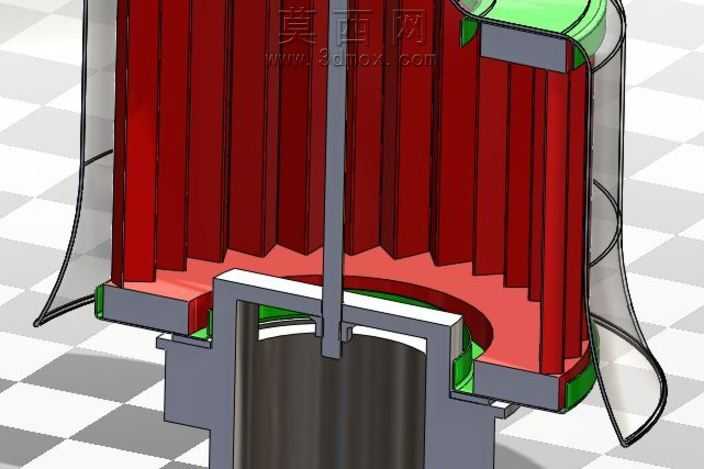

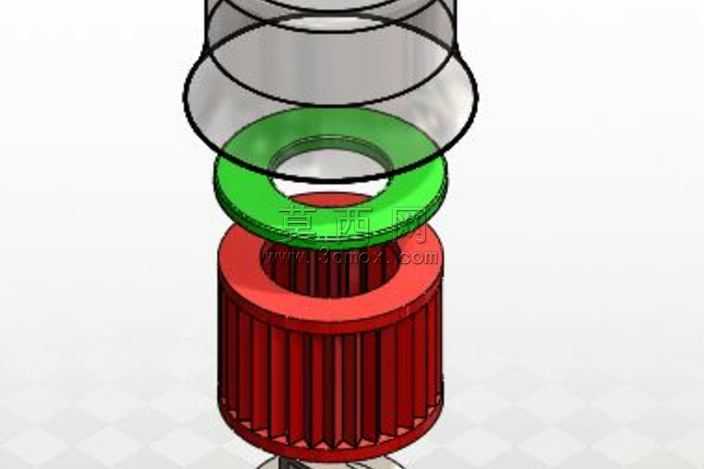

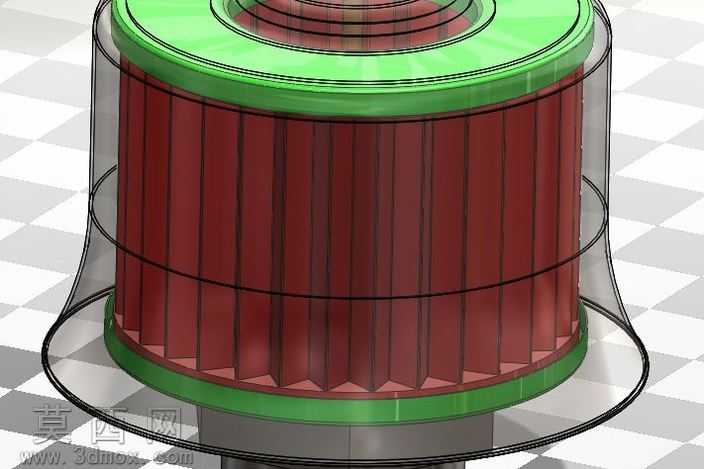

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中遵循自上而下的装配设计逻辑，先确定整体过滤通路的轴向尺寸与径向安装基准，再逐一拆分各功能零件进行独立建模，确保所有配合面的公差预留符合实际装配要求。模型整体采用分层同轴结构设计，最外层为透明可视化的壳体结构，建模时对壳体做薄壁抽壳处理，壁厚均匀控制在合理范围，既保证结构强度也预留了内部组件的安装空间，透明材质的渲染参数调整为高透低反射的聚碳酸酯材质效果，可直观观察内部过滤组件的装配位置与工作状态。中间层为绿色环形密封定位件，建模时重点还原了环形件的上下端面密封槽结构，边缘做圆角过渡处理避免应力集中，材质渲染为耐油橡胶材质，表面设置轻微的磨砂质感，该部件主要承担壳体与滤芯组件之间的径向定位与轴向密封作用，防止未经过滤的流体从装配缝隙旁通泄露。下层核心过滤部件为带竖向褶皱结构的红色滤芯组件，建模时通过阵列特征还原滤芯周向均匀分布的褶皱结构，褶皱的高度、间距均按照实际过滤面积需求做参数化设定，上下端盖与褶皱滤材的结合处做贴合封边处理，滤芯底部设置均匀分布的导流齿结构，可引导过滤后的流体平稳流出，避免局部紊流影响过滤效率，材质渲染为复合滤材与硬质端盖结合的效果，滤材部分设置细微的纤维纹理质感，还原真实滤材的表面特征。整体装配过程中严格按照实际装配顺序设置配合关系，壳体与密封件为过渡配合，密封件与滤芯上端为过盈密封配合，所有零件可实现无干涉拆装，渲染阶段采用柔和的环境光打光，突出各部件的材质差异与结构层次，清晰展现呼吸过滤器的内部构造与工作原理，设计时充分考虑了部件的可拆卸更换需求，滤芯作为损耗件可单独拆卸替换，降低后期使用维护成本，整体结构紧凑，过滤通路顺畅，可满足小空间内的呼吸过滤、气液分离、杂质拦截的使用需求。
