小型无人机三轮式起落支撑结构

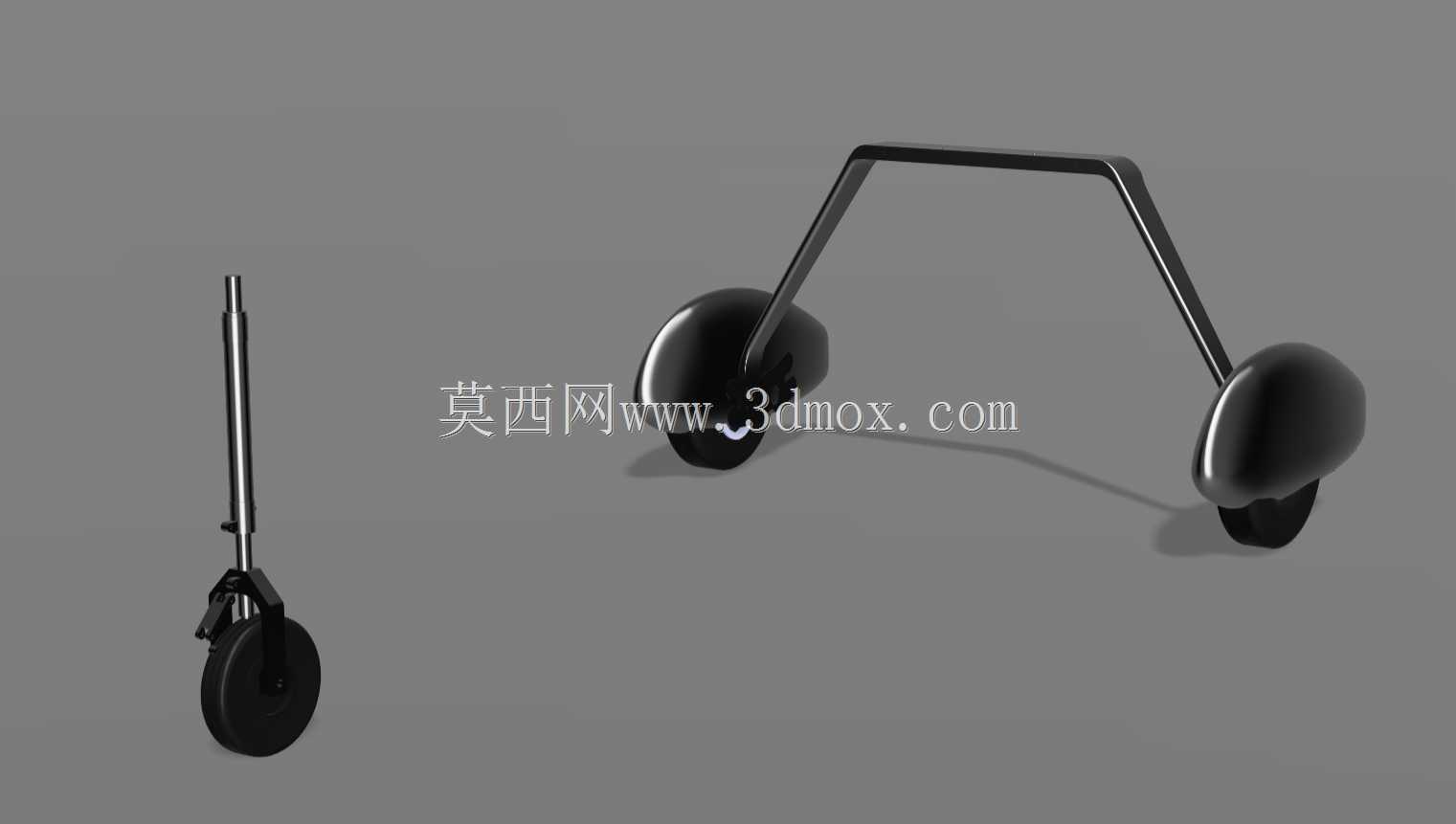

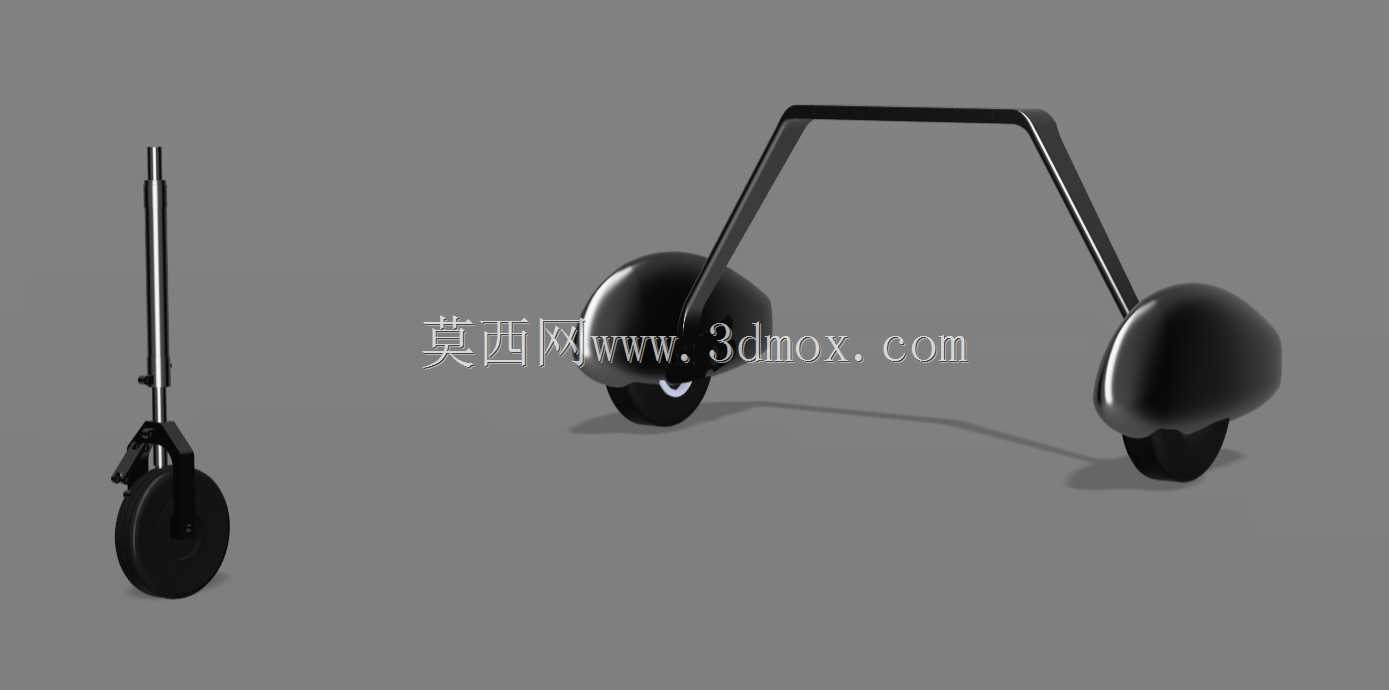

　　这套起落支撑结构面向小型固定翼无人机的地面滑跑、起降与停放场景，采用前单轮、后双轮的三点式布局，能够在草地、硬化跑道、简易铺装场地等多种起降环境下维持机身姿态稳定。前起落架为独立单支柱形式，支柱沿竖直方向布置，下端集成小直径机轮，支柱与机身前舱底部连接，承担转向支撑与前部载荷传递；主起落架为一体式弯拱梁结构，两根斜向支腿从机身下部左右两侧向外下方延展，末端各安装一个主承轮机轮，整体形成跨距合理的支撑三角形。

　　从实际使用逻辑看，三点式布局在无人机接地瞬间可分散冲击载荷，前机轮负责抑制机头下俯趋势，两个主轮承担大部分着陆重量，滑跑过程中三点同时触地时，机身滚转与偏航的耦合幅度更小，对低速小型无人机的起降容错更友好。主起落架的拱形梁并非简单直杆拼接，中段向上抬升并横跨机身下方，两侧支腿形成弹性变形区间，着陆冲击下支腿可产生微量弯曲形变，吸收垂直方向的冲击能量，避免硬撞击直接传递至机身框板；前支柱同样保留了轴向与侧向的变形余量，在不平坦地面滑行时，单轮遇到凸起或凹陷不会立刻将刚性冲击传到机身接头。

　　结构建模时，前支柱的安装基准需要与机身航向中心线重合，轮轴保持水平并垂直于航向，保证前轮回转时不产生附加侧向力。主起落架拱梁的顶部贴合面要匹配机身下蒙皮弧度，连接点位尽量靠近机身加强框，避免将着陆拉力作用在薄蒙皮区域。左右主轮的轮距决定地面抗倾覆能力，轮距过小则急转弯或侧风滑跑时容易翻倒，轮距过大则会增加支腿长度与整体重量，还可能在起降擦地阶段带来额外阻力；模型中两支腿外扩角度控制在兼顾稳定性与收纳空间的范围，机轮外缘不超出无人机机翼投影的安全边界。

　　机轮部分采用小宽度实心轮造型，轮面具备一定厚度，适合低胎压甚至无胎压的小型无人机使用，减少充气维护环节。轮体通过侧向轮轴与支腿末端连接，轴孔与支腿底端的安装耳片同轴，装配后轮子可自由绕轴转动，转动间隙控制在不发生明显轴向窜动的范围。前机轮与主轮的直径存在差异，前轮直径更小，主轮直径相对更大，这样在停机状态下机身可保持轻微抬头姿态，机翼迎角更利于起飞阶段快速获得升力。

　　设计过程中需要反复校核几个关键边界：一是起落架全高，要保证螺旋桨、机身尾撑或任务吊舱在地面状态下有足够离地间隙，压缩到极限缓冲行程后也不能触地；二是主轮接地点与机身重心的相对位置，重心应落在前轮与两个主轮构成的三角形区域内，并略微靠近主轮连线，既防止着陆时拿大顶，也避免前轴载荷过高导致转向沉重；三是支腿的弯曲弧度，拱梁最低点不能在机身着陆压缩时顶撞腹部舱体，左右支腿对称度要控制在较小公差内，否则滑跑时会出现单侧偏磨。

　　在制造落地层面，这类结构常选用碳纤维杆、铝合金弯管或高强度工程塑料一体成型，三维模型中把支柱、拱梁、轮体、轮轴和安装接头分别拆分为可装配的实体，便于后续按材料工艺调整壁厚与连接方式。前支柱可根据飞控需求增加转向舵机连接位，主起落架拱梁则可通过绑带、卡箍或螺钉压板固定在机身隔框上。整体结构没有复杂的液压收放机构，依靠杆件自身弹性与合理几何布局实现缓冲，重量轻、零件少、维护简单，非常适合教学验证机、测绘无人机、小型巡检无人机以及航模试验平台的起降系统开发参考。建模时还需预留起落架与机身的安装孔位坐标，确保结构件在总装阶段不会与电池舱、飞控舱、天线等内部部件发生干涉，同时让机轮拆装路径顺畅，外场作业时可快速更换磨损轮体或修正支腿形变。
