车用排风电机风机组合装置结构设计

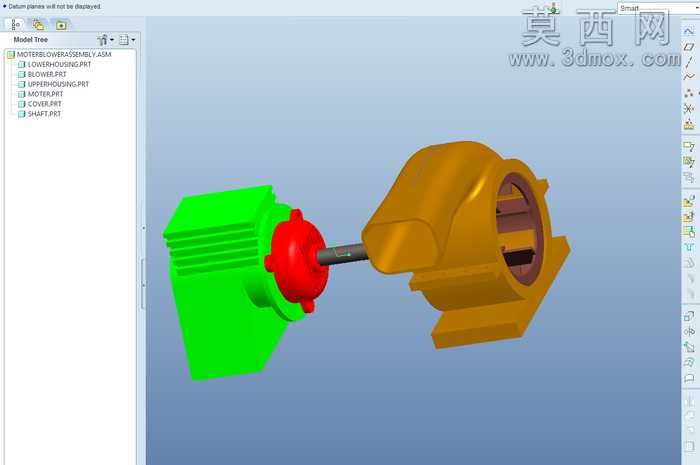

本模型为车用排风配套的电机风机组合装置，采用Creo Elements完成全参数化三维建模，整体装配结构清晰完整，可直接用于结构验证、教学演示或二次开发设计。建模过程中严格遵循机械设计装配逻辑，按照实际产品的装配层级完成组件搭建，左侧为风机风叶及壳体组件，右侧为驱动电机主体，中间通过传动连接轴实现动力传递，各部件间的装配约束完全匹配实际工况的配合关系，无干涉错位问题。材质渲染方面，针对不同部件的实际材质属性做了区分设置：风机外壳采用亮绿色工程塑料材质，模拟车用通风部件常用的耐冲击PP材质质感，表面做了细微的筋条散热结构建模，还原真实产品的加强筋设计；中间连接端盖采用鲜红色硬质塑料材质，区分壳体与传动段的结构边界；传动连接轴采用金属银灰色材质，模拟45号钢调质处理后的金属质感，表面做了光滑金属的反光设置；右侧电机主体采用橙黄色铸铝材质质感，模拟小型驱动电机的铸铝外壳特征，表面还原了电机的安装底座、端盖开口、内部绕组的示意结构，电机外壳的散热筋、安装固定脚等细节都做了精细化建模，完全符合车用小型驱动电机的结构特征。设计思路上，该装置针对车舱排风的使用场景做了结构适配，风机端采用离心式风叶结构搭配导流壳体，能够在电机驱动下快速形成稳定气流，将车舱内的污浊空气高效排出；电机端采用紧凑式壳体设计，在保证输出扭矩满足风机驱动需求的前提下，尽可能缩小整体体积，适配车用安装空间狭小的使用需求；传动段采用短轴直连的设计，减少传动环节的动力损耗，同时降低装配复杂度，提升装置整体的运行可靠性。模型在建模过程中对所有配合面都做了公差适配的预留设计，各部件可单独导出用于工程图生成、3D打印验证或数控加工编程，装配体中保留了完整的特征树结构，方便使用者根据实际需求修改尺寸参数、调整结构细节，适配不同车型的排风安装需求。
