同轴八旋翼教学实训无人机结构

　　这套同轴八旋翼飞行平台面向高校航空科普、创客实训和小型飞行器结构验证场景，整机采用上下双层旋翼的共轴布置思路，在四根横向机臂的末端各设置上下两组电机与螺旋桨，用八个动力单元构成Octocopter构型。相比常规单层八轴布局，共轴方案能在保持旋翼数量与拉力冗余的同时压缩机臂展开跨度，适合实验室桌面调试、室内演示和有限场地飞行训练。

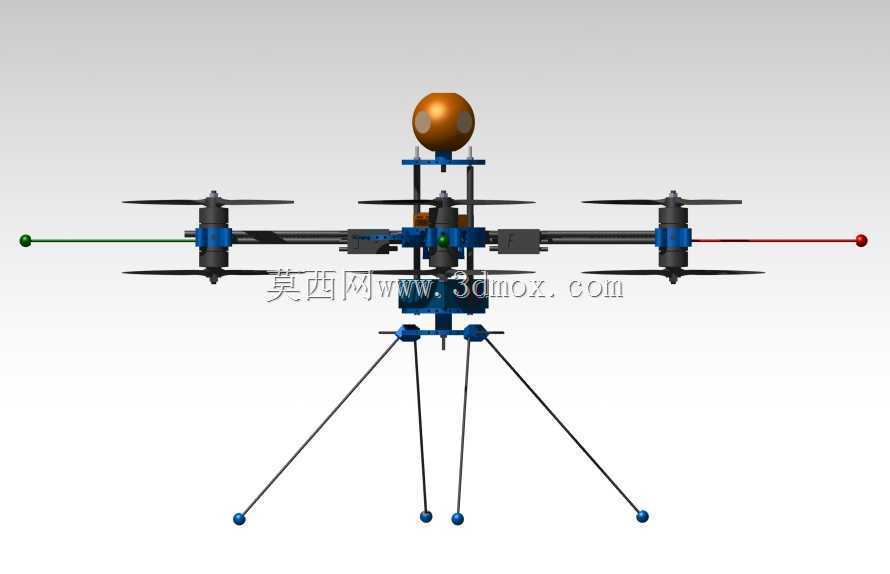

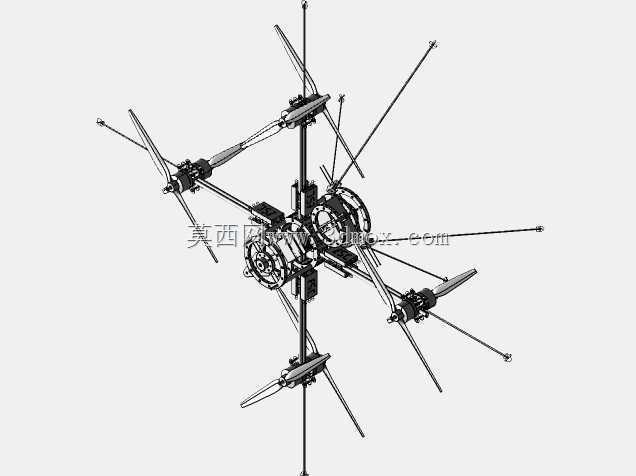

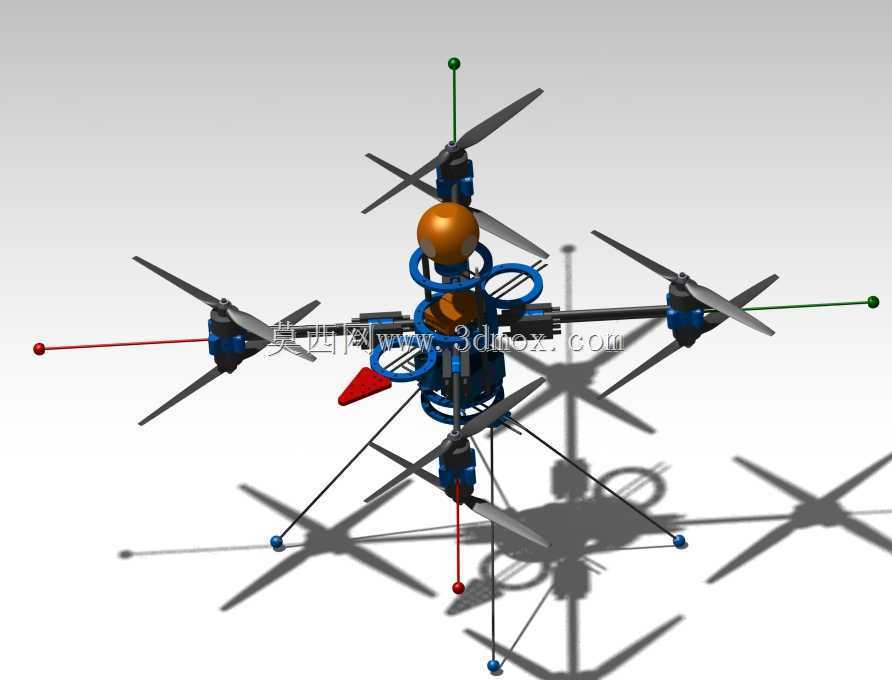

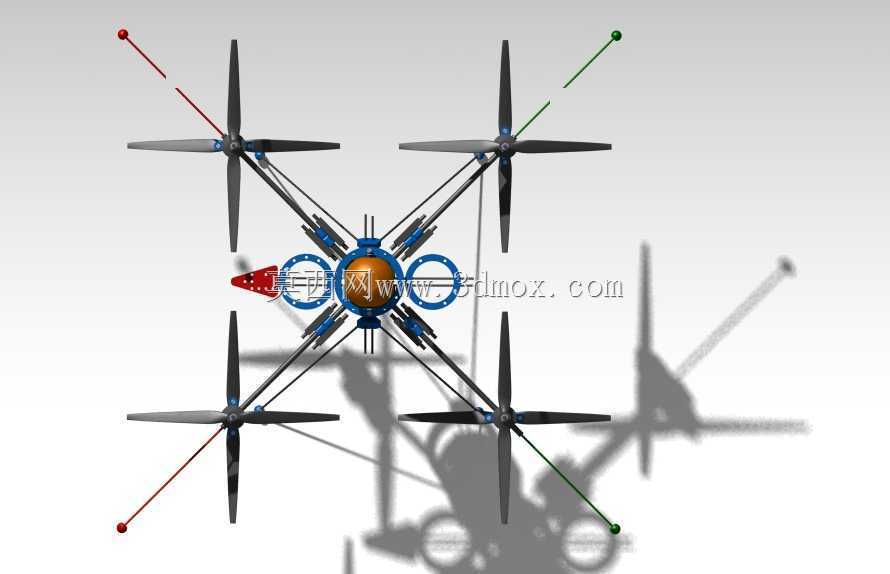

　　从结构组成看，模型完整呈现了中心机身、横向机臂、动力安装座、电机、正反螺旋桨、顶部任务载荷、起落支架和脚端缓冲件。中心区域承担飞控、电池、电调与接线的集中布置，机臂沿十字方向伸展，末端通过蓝色安装座固定上下电机；这种布置使旋翼拉力围绕机身中心对称分布，便于在三维设计阶段检查桨盘间距、电机轴线平行度和机臂受力路径。顶部球形载荷通过独立支架安装，可用于模拟摄像、传感或教学配重，支架与机身之间保留装配空间，方便后续调整载荷高度。

　　起落系统采用四根细长斜撑支腿，从机身下部向外下方展开，支腿末端设置小球形接触件。该结构在降落时能够扩大支撑多边形，降低侧翻风险，同时让机身与地面之间留出足够高度，避免下方传感器、电池或任务设备直接触地。支腿的细长造型也有利于减轻重量，但在实际制作中需要重点校核支腿根部的弯曲刚度和着陆冲击载荷，必要时可通过增加根部加强筋、改用碳纤维杆或调整支腿张开角度来提高稳定性。

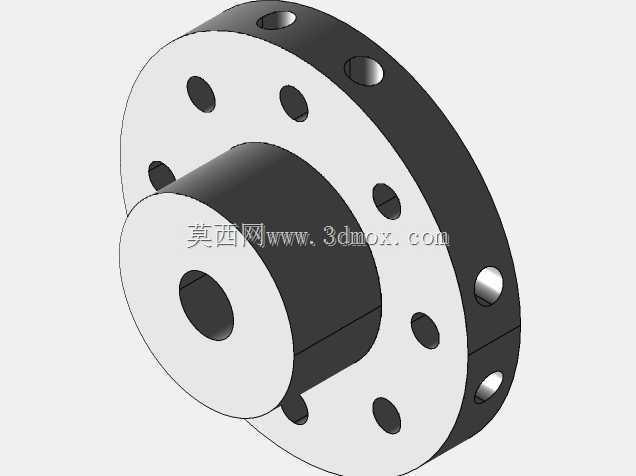

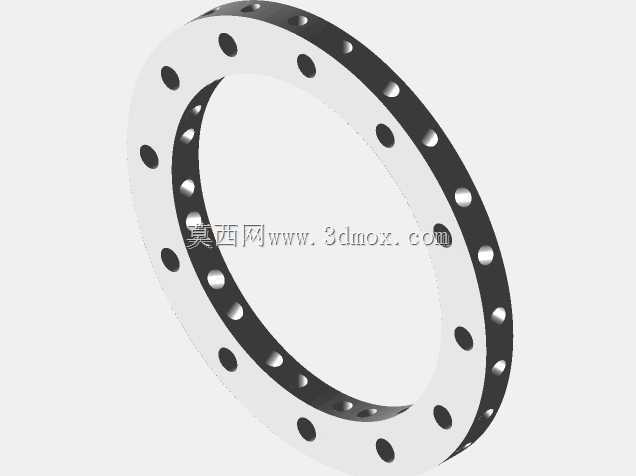

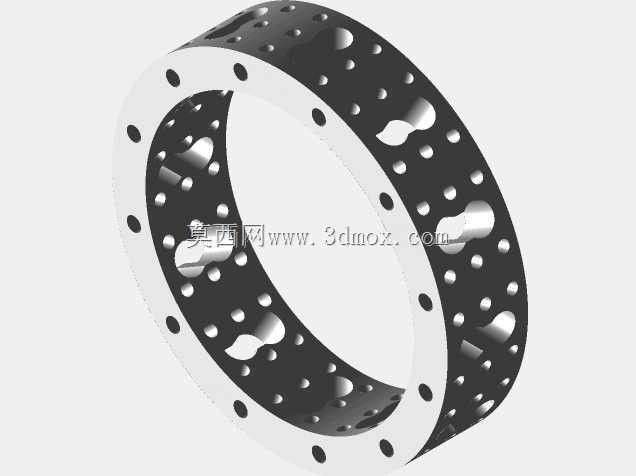

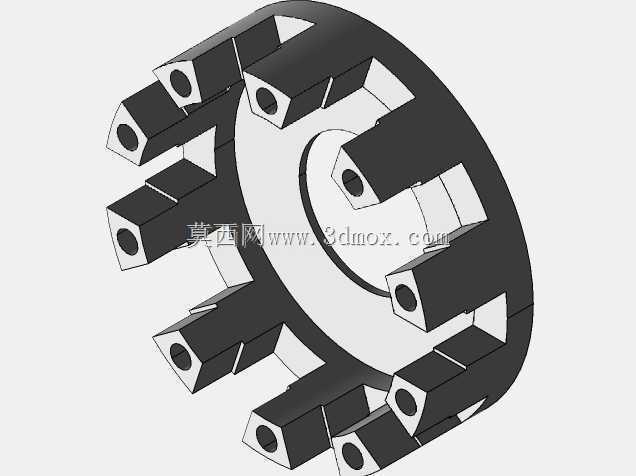

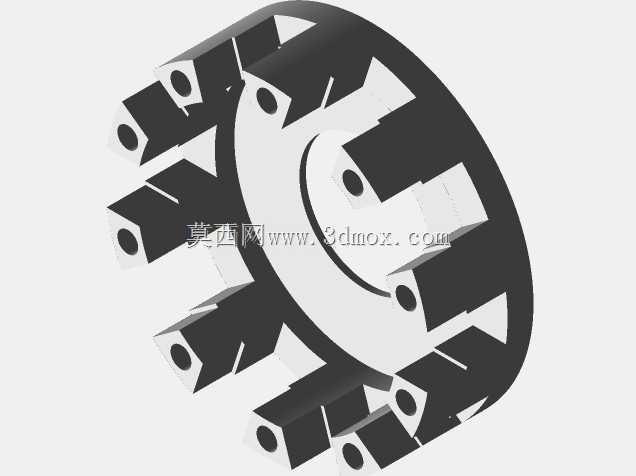

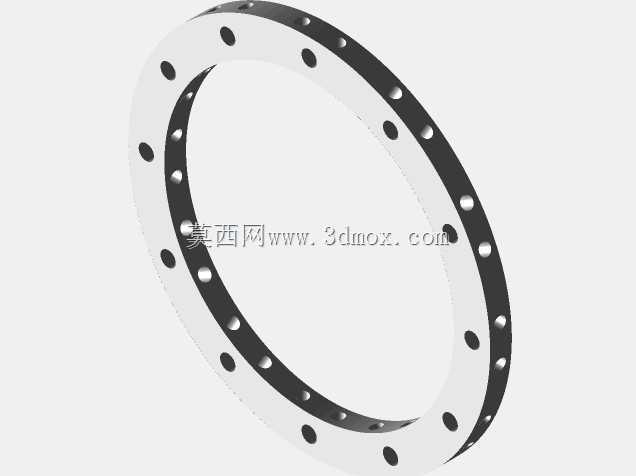

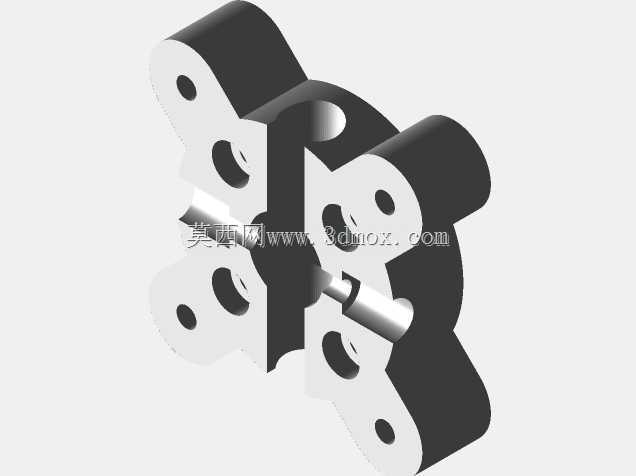

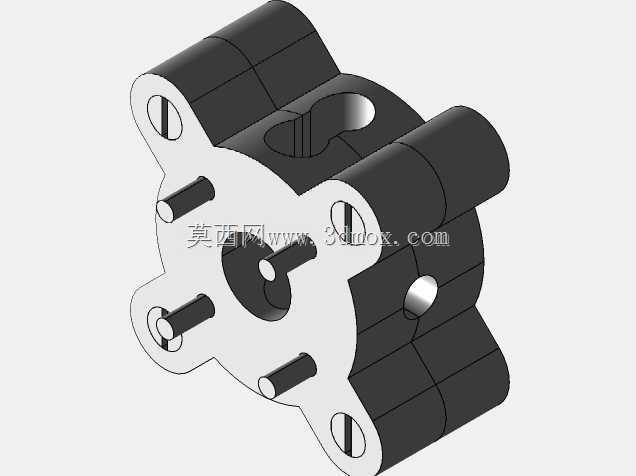

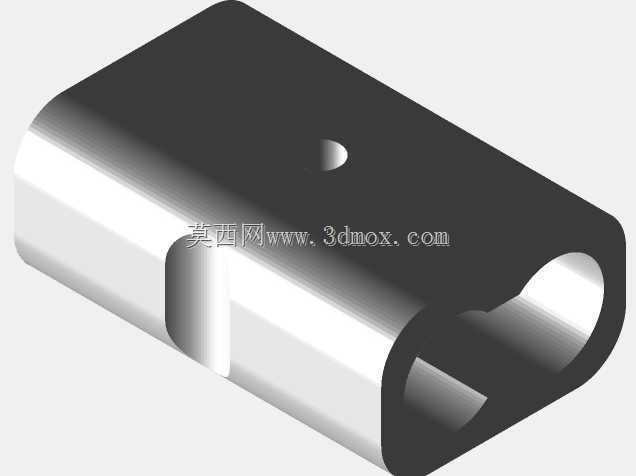

　　设计思路上，该平台强调可拆解、可打印和可教学验证。机臂、电机座、起落架连接座等零件适合采用增材制造方式制作，便于学生理解从三维建模、装配干涉检查到实物打印、装机调试的完整流程。建模时需要关注电机安装孔位与常用无刷电机的匹配，螺旋桨旋转半径不能与相邻机臂或起落支腿发生干涉，上下桨之间也要保留合理轴向间隙，以减少共轴气流干扰和零件碰撞风险。机身中心板应预留飞控固定孔、电池绑带位置、电调安装面以及线缆走线通道，使装配后的重心尽量落在旋翼升力中心附近。

　　安装边界方面，十字机臂决定了整机横向占用空间，调试机架时需以单个桨叶尖端到机身中心的距离为半径检查安全飞行圈；上下旋翼叠加后，整机高度方向除了机身和支腿高度，还必须计入顶部载荷支架与球形设备的尺寸。存放和运输时，可以围绕机臂连接座设计快拆或折叠结构，但教学固定版更适合采用刚性连接，以减少装配间隙带来的振动。线缆沿机臂内部或上表面走向布置时，应避开螺旋桨旋转面，并在电机座附近预留弯弧半径，防止飞行振动使线材疲劳断裂。

　　在实际用途上，这类结构并不追求复杂工业巡检能力，而更适合用于飞行动力学演示、多旋翼动力冗余教学、3D打印零件装配训练以及小型载荷挂载试验。通过更换顶部配重，学生可以观察重心变化对悬停稳定性的影响；通过调整机臂长度和起落架角度，也可以对比结构刚度、振动幅度与着陆稳定性。三维模型中各部件层级清晰，能够直接用于爆炸图制作、装配关系讲解、零件工程图导出和打印件拆分，是一套兼顾外观展示与机械结构教学的八旋翼飞行平台。
