无人机用高精度旋转舵机执行器结构

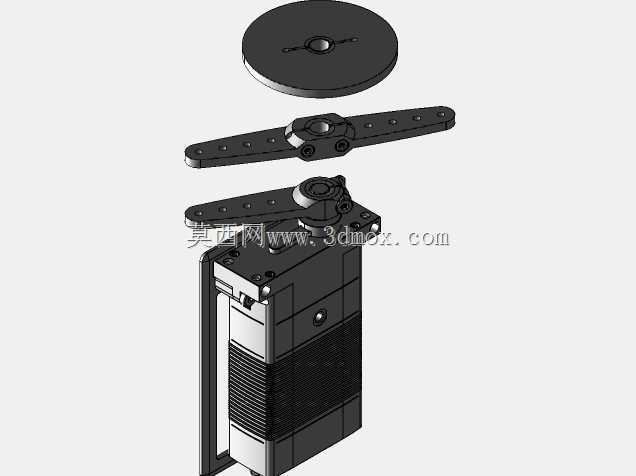

　　这套舵机执行器结构，在小型无人飞行器舵面控制链路里属于直接出力的末端执行部件，日常选型和结构校核时，最先要确认的就是它和机翼舵面、尾翼操纵摇臂之间的安装匹配边界。从拆解展示的结构能看到，整机分为主体壳体、输出摇臂、顶部安装法兰盘三个独立装配层级，主体部分采用长方体紧凑型布局，壳体侧面预留散热格栅纹理，既可以在连续舵面往复动作时把内部减速组、驱动单元产生的热量快速散出，也能在整机塞入机翼狭小设备舱时，靠规整的矩形外轮廓减少空间浪费，不需要额外做异形避让。

　　实际装机场景里，这类执行器大多用在长航时固定翼无人机、小型验证飞行器的气动舵面驱动上，替代传统连杆传动里的多级摇臂结构，飞控发出的角度指令直接输入舵机内部控制回路，输出轴带动配套的长条形摇臂做定角度旋转，直接拉动舵面偏转，完成俯仰、横滚、航向的姿态调整。和普通航模舵机不同，该结构的输出连接部位做了双安装位设计，摇臂上沿长度方向分布多个固定孔位，现场装配时可以根据舵面的实际行程需求，选择不同距离的孔位连接操纵拉杆：孔位离输出轴中心越远，相同摆角下拉杆的线位移越大，对应舵面偏角上限越高，反之则输出扭矩的等效放大倍数更高，适合大翼面、高速气流下需要更大锁紧力的操纵场景。

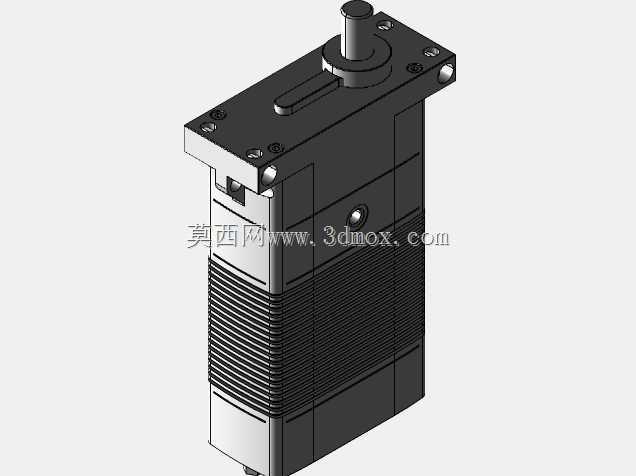

　　做结构建模时，壳体的安装边界是校核重点：主体底部和侧面预留的安装凸台、螺丝孔位，要和机翼内部的舵机安装槽尺寸完全对齐，顶部独立的圆形法兰盘既可以作为朝上安装时的压紧固定件，也能在倒置安装场景下作为输出轴侧的防尘挡片，阻挡高空飞行时遇到的雨滴、沙尘进入输出轴的转动间隙。壳体侧面的散热槽深度不能过度凸起，否则设备舱内壁和舵机侧面的预留间隙不足，飞行振动过程中会出现摩擦异响，甚至磨穿壳体表层的防护涂层；建模时还要给输出摇臂的全行程摆动预留足够的运动包络空间，摇臂旋转到左右极限位置时，不能和机翼内部的线束、其他航电设备发生干涉，很多新手装机时容易忽略摇臂摆动的动态空间，只核对静态安装位置，结果地面打舵测试时摇臂磕到线束，拉扯传感器接线引发飞控信号异常。

　　从内部设计思路来看，这类工业级舵机把驱动、减速、位置反馈单元全部集成在封闭壳体内，外部只留出输出轴和安装接口，不需要使用者额外组装减速齿轮组，防护一致性更好。输出轴和摇臂的连接采用扁位加螺丝锁紧的结构，相比普通光轴压紧的方式，大扭矩输出时不会出现摇臂和轴之间的打滑空程，长时间频繁往复动作后角度定位精度也不会出现明显漂移。壳体的棱角位置都做了小圆弧过渡，没有尖锐的应力集中边角，无人机起降过程中遇到冲击振动时，壳体边角不会因为应力集中出现开裂。

　　选型匹配阶段，还要结合飞行器的最大飞行速度核算舵面的气动铰链力矩，确认舵机的输出扭矩余量在1.5倍以上，同时核对摇臂的长度尺寸和拉杆的线行程匹配，避免出现舵机已经走到极限角度、舵面还没达到最大偏角的情况，或是舵面已经碰止动位、舵机还在持续出力引发堵转过热。三维建模过程中把所有拆分零件的装配关系完整还原，也能直接导出安装干涉检查报告，给后续机翼结构设计、航电布局排布提供准确的空间参考，减少装机阶段的反复修模工作量。
